Inhaltszusammenfassung für eta HACK 25

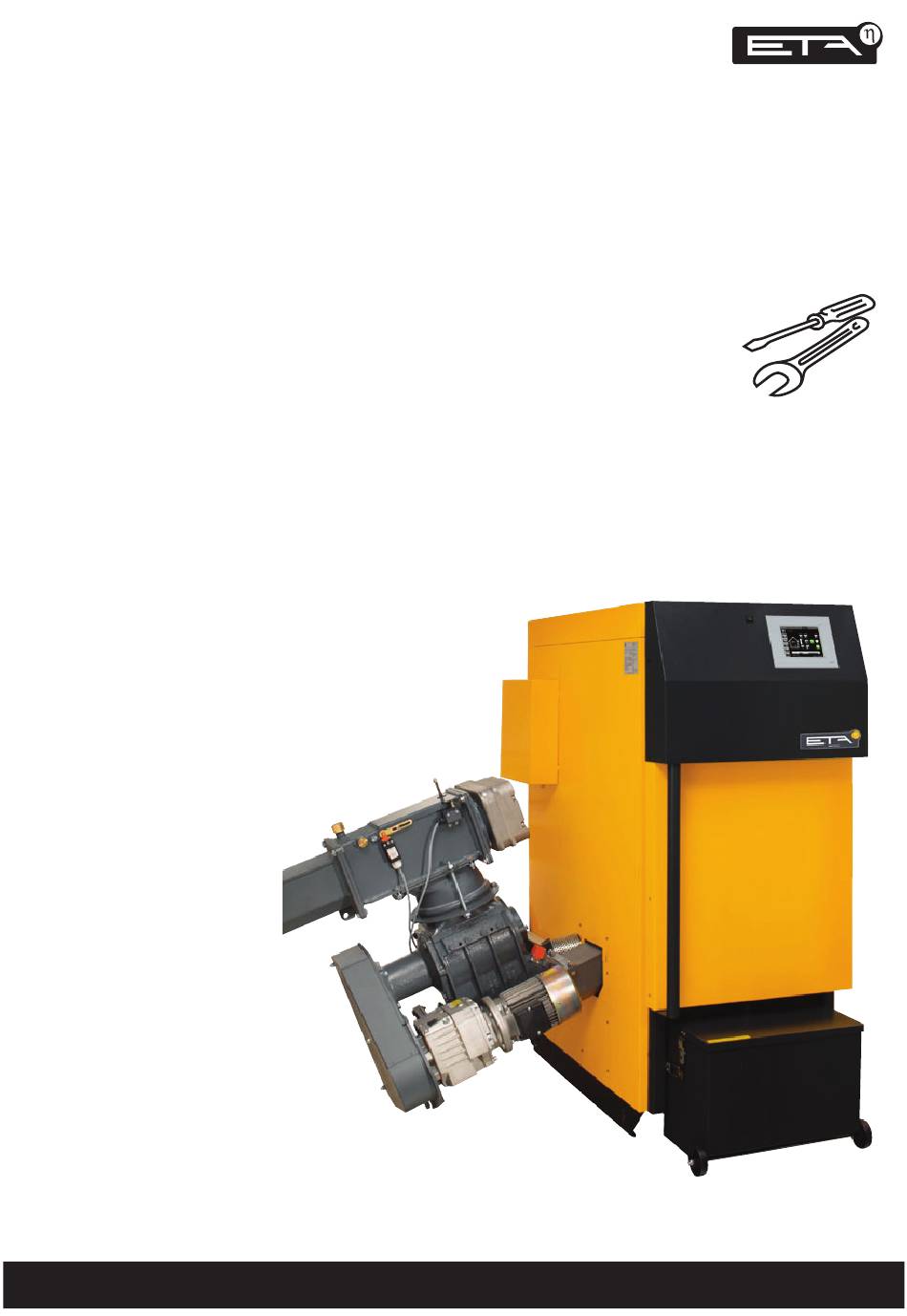

- Seite 1 2012-06-25 DE_Deutsch Hackgutkessel 20 - 200 kW Montage...
-
Seite 2: Inhaltsverzeichnis
Wichtige HINWEISE zur Bedienung. Entlüftungsschraube, Antriebskette ....43 Abdeckungen, Zündgebläse......44 ACHTUNG, bei Nichtbeachtung dieser Hinweise sind Aschebox montieren (bis 90 kW) ...... 45 Sachen gefährdet. Sicherheitseinrichtungen montieren ....47 Mauerdurchbruch .........48 STOP, bei Nichtbeachtung dieser Hinweise sind Menschen gefährdet. www.eta.co.at... -
Seite 3: Gewährleistung Und Garantie
Vorwort Sehr geehrter Kunde Ob die neue Heizanlage für den Kunden zufrieden- stellend funktionieren wird, hängt zu einem guten Teil von der Montage ab. Deshalb investieren Sie bitte vor Beginn der Montage 15 Minuten, um sich mit dieser Anleitung einen Überblick zu verschaffen. Gewährleistung und Garantie Auch die in dieser Anleitung auf Seite 4... -
Seite 4: Bedingungen Für Gewährleistung, Garantie Und Haftung
Erstbefüllung der Heizanlage und Wiederbe- Eine Reinigung und Wartung, wie in der Bedie- füllung nach Reparaturen ist entkalktes Wasser nungsanleitung angegeben, ist erforderlich. erforderlich. Bei der Erstbefüllung der Kessel bis 90 kW Leistung, darf der Wert von 20.000 lt°dH für www.eta.co.at... -
Seite 5: Technische Änderungen Vorbehalten
Gewährleistung, Garantie und Haftung aus. Bei Mängelbehebungen durch den Kunden selbst oder durch Dritte übernimmt ETA nur dann Kosten bzw. bleibt in der Gewährleistungspflicht, wenn zu diesen Arbeiten vor deren Beginn die Zustimmung durch den Kundendienst der ETA Heiztechnik GmbH schriftlich gegeben wurde. -
Seite 6: Daten Und Abmessungen
*Werte aus den Prüfberichten des BLT Wieselburg, Protokollnummern 047/03, 048/03, 052/09, 053/09, 057/09, 058/09, 018/11, 027/07, 034/08, 035/08. Prüfberichte der Prüfanstalt BLT Wieselburg finden Sie im Internet unter: blt.josephinum.at entspricht BLT Wieselburg TÜV Qualitätssiegel Österreichisches Der Blaue Engel Institut für EU-Normen Österreich Süddeutschland Holzenergie Schweiz Umweltzeichen Brandschutz www.eta.co.at... - Seite 7 Daten und Abmessungen >400 (>600) 1519 (1900) >1200 (>1500) >300 832 (902) >1500 (>500) 388 (331) 755 (742) HACK 130 kW (200 kW) Ø180 (Ø220) Anlage kann wahlweise mit Materialeinschub links oder rechts geliefert werden a Vorlauf mit Muffe R2“ b Rücklauf mit Muffe R2“...
-
Seite 8: Mindestabstände Für Wartung
832 mm 755 mm (> 500 mm) für 200 kW Kessel. (902 mm) (742 mm) Die Skizze zeigt einen Kessel mit rechtem Stoker, für einen Kessel mit linkem Stoker HACK gilt Sie spiegelbildlich. 130 - 200 kW > 1500 mm www.eta.co.at... -
Seite 9: Vorschriften
Vorschriften, Normen und Richtlinien Normen und Richtlinien Halten Sie vor Errichtung der Kesselanlage • VDI 2035 „Verhütung von Schäden durch Korrosion Rücksprache mit dem zuständigen Schornsteinfeger und Steinbildung in Warmwasserheizungsanlagen mit Vorlauftemperaturen bis 120°C“. Anstelle der maximalen Härte von 11,2 dH bei 20 bis 50 lt/kW spezifischen Anlagenvolumen ist für den Kessel bis Der Hackgutkessel 20 bis 200 kW entspricht 90 kW der maximale Kalkinhalt bei der Erstbe-... -
Seite 10: Heizraum
In Deutschland darf es keine Verbindung zu größere Mengen ist ein eigener Lagerraum (EI60 vom anderen Räumen geben. Es sind Zu- und Abluftöff- Gebäude getrennt) erforderlich, wobei Holz auch nungen mit Mindestquerschnitten vorgeschrieben. gemeinsam mit Stroh oder Heu gelagert werden darf. www.eta.co.at... -
Seite 11: Elektrischer Anschluss
Elektrischer Anschluss Gefahren- und Not-Aus Schalter Elektrischer Anschluss Absperrbarer Schalter für den Kessel Die EU-Maschinenrichtlinie verlangt für das Boden- Es sind die in Deutschland die VDE- beziehungs- weise in Österreich die ÖVE-Vorschriften und etwaige rührwerk im Bunker einen absperrbaren Schalter. Sondervorschriften der örtlichen Energieversor- Am besten ist diese Forderung zu erfüllen, wenn der übliche Gefahrenschalter (Not-Schalter) als... -
Seite 12: Sicherheitseinrichtungen Im Brennstoffweg
Wird in einem größerem Gebäude ein gesicherter EN 303-5 wird jetzt ein deutlich höher Sicherheits- Brandabschnitt zwischen Heizraum und Brenn- standard verlangt und von ETA auch erfüllt. stofflager verlangt, dann ist im Mauerdurchtritt eine automatische Löscheinrichtung (Sprinkler) zusätzlich zu den Vorschreibungen der EN 303-5 erforderlich. - Seite 13 Sicherheitseinrichtungen im Brennstoffweg Einkammer-Zellradschleusein der ETA Zellradschleuse Sereineausstattung Die Serienausstattung der ETA-Hackgutkessel mit patentierter ETA Einkammer-Zellradschleuse (RSE) und Saugzugkonzept ohne Luftgebläse mit Feuerrau- munterdruck in allen Betriebsfällen (RZS) erfüllt die Anforderungen der EN 303-5 bezüglich Brandaus- breitung und Rückströmung von Gasen und genauso auch die Anforderungen der prTRVB H 118 (RSE und RZS).
- Seite 14 F90 Brandschutzisolierung der Förderschnecke ist durch die erforderlichen Wartungsöffnungen einer hohen Beschädigungsgefahr ausgesetzt und daher nicht wirklich sicher. Ein automatischer Sprinkler (SLE) und ein Brandalarm (TÜB) mit tieferen Auslöseniveau als der Sprinkler, montiert in der Mauerdurchdringung bringt deutlich mehr Sicherheit. www.eta.co.at...
- Seite 15 Montage HACK 20 bis 200 kW 2012-06...
-
Seite 16: Grundsätzliches
Die Eignung des Kamins sollten in jedem Fall mit Für das im Schornstein anfallende Schwitzwasser ist dem Schornsteinfeger abgeklärt werden. ein Kanalanschluss DN 25 über einen Sifon erforder- lich. Der Wasseranfall ist gering. Ist kein Kanalan- schluss möglich, dann ein Eimer, der regelmäßig kontrolliert und geleert wird. www.eta.co.at... -
Seite 17: Dimensionierung, Anforderungen
Schornstein Dimensionierung, Anforderungen Höhe über Optimaler Schornsteindurchmesser (erforderlicher Mindestdurchmesser) Heizraumboden 20 kW 25 kW 35 kW 50 kW 70 kW 90 kW 130 kW 200 kW 350 kW 18 (16) cm 18 (16) cm 20 cm* 20 cm* 25 cm* 30 cm* 35 cm* 40 cm*... -
Seite 18: Anforderungen, Anschlussleitung
Kamin, um eine Körperschallübertragung möglichst zu verhindern! Gute Abgassysteme haben eine Schalltrennung. Wenn Stahlrohre an einen Schamottekamin ange- schlossen werden, haben sich Bandagen aus Kera- mikfaser bewährt, um eine Körperschallübertragung zu verhindern und auch um die Schamottemuffe vor Beschädigung zu schützen. www.eta.co.at... -
Seite 19: Verpuffungsklappe Für Hochpunkte Und Lange Leitungen
Verbindungsleitung zum Kamin auseinandergezogen werden kann, ist in größeren Kesseln das Gasvolumen bereits so groß, dass eine Kesseltüre abgesprengt werden kann. Daher ist bei ETA HACK Kesseln ab 130 kW eine Verpuffungklappe erorderlich. Verpuffungsklappe für Hochpunkte und lange Leitungen Für Hochpunkte vor Fallstrecken oder am Beginn... -
Seite 20: Wasserhärte Und Korrosion
8 nicht von selbst einstellt, ist dieser durch Zugabe von 10 g/m³ Trina- triumphosphat (Na3PO4) oder 25 g/m³ kristallwas- sergebundenen Trinatriumphosphat (Na3PO4.12H2O) anzuheben. Vor weiteren Korrekturen erst 2-4 Wochen Betrieb abwarten! Der pH-Wert darf nicht größer 9 sein. www.eta.co.at... -
Seite 21: Entlüftung, Ausgleich, Systemtrennung
Entlüftung, Ausgleich, Systemtrennung Startschutz mit Korrosionsinhibitoren Ausgleichsgefäß gegen Absperren sichern Diese Mittel überziehen die neuen, noch blanken Alle Absperrorgane am Weg vom Ausgleichgefäß Innenflächen mit einem Schutzfilm. Dies ist nur in zum Kessel und am Weg zum Pufferspeicher sind der Neuanlage möglich. Haben sich bereits Korro- entweder als Kappenventile auszuführen oder sionsnester ausgebildet, helfen diese Mittel nicht das Handrad bzw. -
Seite 22: Rl-Anhebung Und Sicherheitseinrichtungen
Fließstrecke (Sifontrichter) zum Kanal zu führen, damit Fehlfunktionen und vor allem auch ein nicht schließendes Ventil erkannt werden. Ist kein Kanalanschluss vorhanden, ist der Ablauf in einem Rohr zum Boden zu führen, um beim Abblasen von heißem Wasser oder Dampf niemand zu gefährden. www.eta.co.at... -
Seite 23: Energiesparpumpen
Energiesparpumpen Nicht nur für die Förderung In vielen Förderprogrammen werden Energiespar- pumpen und hydraulischer Abgleich entweder verlangt oder es werden dafür zusätzliche Boni gewährt. Dies kommt nicht von ungefähr, verbraucht doch ein einziger Heizkreis mit einer alten Pumpe bis zu 10% des Strombedarfes eines durch- schnittlichen 4-Personenhaushalts. -
Seite 24: Pufferspeicher
Puffer ist sehr einfach und effektiv möglich. bis 90 kW 200 lt 600 lt 800 lt 4,0 m² bis 130 kW 300 lt 800 lt 1.100 lt 5,5 m² bis 200 kW 400 lt 1.100 lt 1.500 lt 8,0 m² www.eta.co.at... -
Seite 25: Puffer Für Mehrkesselanlagen
Puffer Pufferspeicher Puffer für Mehrkesselanlagen Für automatisch beschickte Anlagen Bei mehreren Kesseln und auch bei mehreren Auch wenn manche Förderrichtlinien „Liter je sehr unterschiedlichen Heizkreisen (insbesondere Kilowatt“ verlangen und damit eine Mindestpuf- unterschiedlichen Einschaltzeiten oder Luft- und fergröße festlegen, sollte man für eine technisch Fußbodenheizungen innerhalb einer Heizanlage) ist richtige Dimensionierung beachten: eine hydraulische Weiche zwischen Wärmeerzeugern... -
Seite 26: Hydraulische Einbindung
Fühler Puffer unten Fühler Puffer unten RL Hackgut/Pelletskessel RL Hackgut/Pelletskessel VL Solar VL Solar RL Hochtemperaturkreise RL Solar Puffer unten Solar RL Hochtemperaturkreise RL Solar RL Niedertemperaturkreise RL Niedertemperaturkreise Puffer unten Solar ETA Schichtpuffer Solar SPS ETA Schichtpuffer SP www.eta.co.at... -
Seite 27: Parallele Oder Serielle Verbindung Zwischen Mehreren Puffern
Puffer Hydraulische Einbindung mehrerer Puffer Parallele oder serielle Verbindung Tichelmann-Anbindung für größere Leistungen zwischen mehreren Puffern Bei der parallelen Verbindung mit einseitiger Anbindung wird das Volumen des zweiten Puffers Im Normalfall ist bei mehreren Puffern die parallele im Thermosifonprinzip eingebunden. Durch den Verbindung (oben mit oben und unten mit unten) hydraulischen Widerstand der Verbindungsstellen die bessere Lösung. -
Seite 28: Parallele Puffer Mit Internem Tichelmann
Grundprinzip beim internen Tichelmann ist die diagonale Durchströmung. Zwei Puffer werden oben und unten miteinander verbunden (=parallele Verbindung). Bis 90 kW Leistung ist eine Verbindung mit DN32 (ETA Pufferverbindungsset) ausrei- chend, für 30 kW Leistung mindestens R1“ oder 28 mm Kupfer. An einem Speicher wird oben der Kesselvorlauf angeschlos- sen, am anderen Speicher unten der Kesselrücklauf. -
Seite 29: Parallele Puffer Mit Externem Tichelmann
Puffer Parallele Puffer mit externem Tichelmann Grundprinzip beim externen Tichelmann ist eine parallele Durchströmung von mehreren Pufferspeichern, die durch diagonal gegenüberliegende Anbindung der Sammler erreicht wird. Der letzte Puffer am Vorlaufsammler ist der erste am Rücklaufsammler. Um eine gleichmässige Be- und Entladung zu erreichen ist es sinnvoll, die Anschlussstichleitungen mindestens ein bis zwei Dimensionen kleiner als den Sammler zu wählen. -
Seite 30: Serielle Puffer
Kaltwasser Warmwasser VL Solar RL Öl/Gaskessel Puffer unten Solar RL Solar Fühler Puffer unten ETA Schichtpuffer Solar SPS ETA Schichtpuffer SP ETA Schichtpuffer SP RL Hackgut/Pelletskessel RL Heizkreise RL Warmwasserspeicher Seriell verbundene Puffer mit Frischwassermodul und solarer Schichtladung Fühler Puffer oben Warmwasser... - Seite 31 Montage HACK 20 bis 200 kW 2012-06...
-
Seite 32: Stoker Montieren
(diagonal) festziehen. Die Stokerschnecke ragt in die Öffnung am Kessel. Die beiden Stellfüße an der Unterseite des Stokers dienen als Stütze. Diese einstellen, bis sie den Stoker tragen und anschließend mit der Mutter M10 x 25 kontern. www.eta.co.at... -
Seite 33: Stokermotor Aufsetzen
Montage Zellradschleuse anbringen Zellradschleuse anbringen Vor dem Aufsetzen der Zellradsschleuse, die Dichtung am Stoker auf Beschädigung kontrollieren. 4 Inbusschrauben M10 x 30 von der Unterseite des Stokerflansches eindrehen und die Zellrad- schleuse befestigen. Darauf achten, dass die Dichtung nicht beschädigt wird. Inbusschrauben von unten montieren Stokermotor aufsetzen M16 x 45... -
Seite 34: Austragung
Dichtungen aufkleben An sämtlichen Verbindungsflanschen der Tröge muss die Dichtung (aus dem Lieferumfang) einseitig aufgeklebt werden, um Staubaustritt zu offener Trog mit Schnecke vermeiden. Keilwellenverbindungen einfetten Dichtung aufkleben Dichtung aufkleben Die Keilwellenverbindungen der Schnecken einfetten, um die Montage zu erleichtern. www.eta.co.at... - Seite 35 Montage Austragung Offenen Trog mit Getriebe verschrauben Keilwellenprofil kleinerer Abstand zwischen den Windungen Die Windungen der Schnecke im offenen Trog, sind am Beginn (beim Keilwellenprofil) enger. Erst im Übergang zum geschlossenen Trog weitet sich der Abstand zwischen den Windungen. Sind die Schnecken lose beigepackt, muss die richtige Schnecke (engere Windungen) im offenen Trog eingesetzt werden.
-
Seite 36: Rührwerk Und Kessel Ausrichten
Die Austragung am Fallschachtende anheben und die Kugelverbindung in den Anschluss der Zell- radschleuse einsetzen. Darauf achten, dass die Kugel satt in der Zellrad- schleuse liegt. Drehrichtung des Rührwerks Die Drehrichtung des Rührwerks ist, vom Lager zum Kessel gesehen, immer gegen den Uhrzeigersinn. www.eta.co.at... -
Seite 37: Austragung Mit Blattfedern
Montage Rührwerk mit Blattfedern Austragung mit Blattfedern Bei Austragungen mit Blattfedern (ein- oder mehrteilig) werden die Blattfedern direkt am Rührteller montiert. Die Montage für Austragungen mit Knickarm ist Seite 39 beschrieben. Rührteller aufsetzen Die Scheibe und Schraube der Antriebswelle am Getriebe lösen und den Rührteller auflegen. -
Seite 38: Rührwerk Mittig Im Lager Positionieren
Schraube der Antriebswelle in der Mitte montieren. Stützfuß montieren bei längeren Austragungen Bei längeren Austragungen muss der mitgelieferte Stützfuß an einem Trog montiert werden, um ein mit Ankerschrauben am Boden fixieren Durchhängen der Austragung zu vermeiden. Wenn keine Knickarme, die Montage auf Seite 42 fortsetzen. www.eta.co.at... -
Seite 39: Austragung Mit Knickarmen
Montage Rührwerk mit Knickarmen Austragung mit Knickarmen Diese Austragungen werden verwendet für größere Lagerräume (4,5 m bis 6 m Durchmesser). Die Blattfedern werden hier direkt an den Knickarmen befestigt und nicht am Rührteller. Der Rührteller dient hier nur als Abdeckung. Bei Austragungen mit einem Durchmesser von 5,5 m und 6,0 m, werden doppelte Knickarme verwendet. -
Seite 40: Abstand Von 5 Mm Kontrollieren
Mit den Bohrungen in den Einstellfüßen wird die Höhe des Rührwerks angepasst. Dazu die Schrauben vorsichtig entfernen, das Rührwerk neigen und die Schrauben wieder montieren. Wird später ein Schrägboden im Lager montiert, muss die zusätzliche Dicke des Bodens berück- sichtigt werden. www.eta.co.at... - Seite 41 Montage Rührwerk mit Knickarmen Rührwerk mittig im Lager positionieren Das Rührwerk eine ganze Umdrehung per Hand drehen und den Abstand der Blattfederenden zu den Wänden des Lagers kontrollieren. Anschließend das Rührwerk so ausrichten, dass der Abstand zu den Wänden gleichmäßig ist. Zur Kontrolle das Rührwerk nochmals drehen.
-
Seite 42: Antriebsmotor Der Austragung
Verschlussschraube Antriebsstummel der Startschnecke und die Nut am Antriebsmotor der Austragung einfetten. Das Rührwerk per Hand drehen, um die Passfeder der Startschnecke zur Nut im Getriebemotor auszu- richten. Den Antriebsmotor aufschieben und mit 4 Schrauben M10 x 25 montieren. www.eta.co.at... -
Seite 43: Antriebsmotor Fixieren
Montage Entlüftungsschraube, Antriebskette Entlüftungsschraube am Getriebe montieren Entlüftungsschraube montieren Das Getriebe ist bereits werkseitig mit Öl gefüllt M10 x 25 und durch eine Verschlussschraube geschlossen um Ölaustritt beim Transport zu verhindern. Nach dem Aufsetzen, muss die Verschlussschraube gegen die mitgelieferte Entlüftungsschraube ausgetauscht werden. -
Seite 44: Abdeckungen, Zündgebläse
Verkabelung sind ab Seite 52 ersichtlich. Bei der Kabelführung darauf achten dass keine Kabel auf dem Stokerkanal liegen, weil sich dieser erwärmt. Deshalb die Kabel unterhalb der Zellradschleuse zum Kessel hin führen. Kabel an der Unterseite zum Kessel führen www.eta.co.at... -
Seite 45: Aschebox Montieren (Bis 90 Kw)
Montage Montage Aschebox montieren (bis 90 kW) Aschebox Haltegriffe an Aschebox befestigen Haltegriff Die beiden Haltegriffe mit jeweils zwei Inbus- schrauben M8 x 20 an der Aschebox befestigen. Stellfüße einschrauben An beiden Stellfüßen eine Skt.Mutter M8 montieren und beide Stellfüße an der Unterseite der Aschebox locker einschrauben. -
Seite 46: Halterung Für Griffstange Montieren
Die beiden Halterungen mit den Blechtreib- schrauben 4,2 x 16 an der Seitenverkleidung befestigen. Die Position so wählen, dass das Ende der Griffstange am Boden aufl iegt. Griffstange an Aschebox einrasten Die Griffstange in die Arretierung der Aschebox einhängen. www.eta.co.at Aschebox_35-44_Liter_DE... -
Seite 47: Temperatur Überwachungseinrichtung (Tüb) Im Brennstofflagerraum Montieren
Wenn eine selbsttätige Löscheinrichtung erfor- derlich ist (siehe Seite 13), dann ist diese am Fallschacht zu montieren. TšB ETAHeiztechnik Gewerbepark1 4716Hofkirchen Der Sprinkler ist entweder direkt an eine unter Druck stehende Wasserversorgung oder an einen Wasservorratsbehälter anzuschließen. Im Wasserzulauf ist ein Schmutzfänger mit Revisi- onshahn (nur Werkzeug schließbar) einzubauen. -
Seite 48: Mauerdurchbruch
Austragschnecke erfasst werden. Bodenrührwerk muss während der Befüllung Eventuellen Schrägboden im Lagerraum errichten laufen, siehe Bedienungsanleitung! Siehe hierzu die nachfolgende Seite. Für Wartungsarbeiten die Anlage vom Stromnetz trennen! Betreten des Brennstoffhaufens verboten! Spielende Kinder fernhalten! www.eta.co.at... -
Seite 49: Lagerraum
Lagerraum Dimensionierung, Hackgutlager Brennstoff-Lagerraum Auf den nachfolgenden Seiten finden Sie Informa- tionen rund um den Brennstoff-Lagerraum und die Austragung, um einen reibungslosen Betrieb zu ermöglichen. Dimensionierung der Austragung Durch das Drehen der Blattfedern wird der Lager- raum immer kreisförmig ausgeräumt. Bei einem eckigen Lagerraum verbleibt dadurch stets ein Teil des Brennstoffs ungenützt in den Ecken. -
Seite 50: Pelletslager, Innenwände
Lagerraums, Holzbretter (Stärke 2 - 3 cm) auf Höhe der Blattfedern angebracht werden. Holzbretter Die Blattfedern streifen dann nur am Holz und verursachen keine Beschädigung des Mauerwerks und weniger Lärm. Die Bretter verschleißen zwar mit der Zeit, sind aber dann einfach auszutauschen. www.eta.co.at... -
Seite 51: Schrägboden Für Den Brennstoff
Lagerraum Schrägboden, Wartungsöffnung Schrägboden für den Brennstoff Mit dem Schrägboden im Lagerraum, gelangt der Brennstoff nicht unter das Rührwerk, und wird dadurch von den Blattfedern der Austragung erfasst und zum Kessel befördert. Ohne Schrägboden, wird beim Befüllen des Lagers zuerst das Volumen unterhalb der Blattfedern mit Brennstoff gefüllt, bevor die Austragung den Kessel beliefern kann. -
Seite 52: Elektromontage
Litzenkabel mit den angegeben Querschnitten verwenden! Netzanschluss: 5 x 1,5² je Pumpenabgang: max. 250 W (sonst keine Gewährleistung für die Kabel: HO5VV-F 5G 1,5 alle Pumpen zusammen: max. 700 W Elektronik) 230 V AC Geräte: 1,0² Temperaturfühler: 0,5² bis 1,0² www.eta.co.at... - Seite 53 Elektromontage HACK 20 bis 90 kW in Österreich den TÜB (siehe Seite 47) an eine unabhängige Stromversorgung anschließen und zu einer Hupe oder eine Alarmleuchte verbinden. ** Konfigurationsabhängig Neutralleiter muss VOR dem Einschalten geprüft werden, sonst nimmt die Steuerung Schaden und führt zu Gewährleistungsverlust Montage HACK 20 bis 200 kW 2012-06...
-
Seite 54: Hack 130 Kw
Litzenkabel mit den angegeben Querschnitten verwenden! Netzanschluss: 5 x 1,5² je Pumpenabgang: max. 250 W (sonst keine Gewährleistung für die Kabel: HO5VV-F 5G 1,5 alle Pumpen zusammen: max. 700 W Elektronik) 230 V AC Geräte: 1,0² Temperaturfühler: 0,5² bis 1,0² www.eta.co.at... - Seite 55 Elektromontage HACK 130 kW in Österreich den TÜB (siehe Seite 47) an eine unabhängige Stromversorgung anschließen und zu einer Hupe oder eine Alarmleuchte verbinden. ** Konfigurationsabhängig Neutralleiter muss VOR dem Einschalten geprüft werden, sonst nimmt die Steuerung Schaden und führt zu Gewährleistungsverlust Montage HACK 20 bis 200 kW 2012-06...
-
Seite 56: Hack 200 Kw
Litzenkabel mit den angegeben Querschnitten verwenden! Netzanschluss: 5 x 1,5² je Pumpenabgang: max. 250 W (sonst keine Gewährleistung für die Kabel: HO5VV-F 5G 1,5 alle Pumpen zusammen: max. 700 W Elektronik) 230 V AC Geräte: 1,0² Temperaturfühler: 0,5² bis 1,0² www.eta.co.at... - Seite 57 Elektromontage HACK 200 kW in Österreich den TÜB (siehe Seite 47) an eine unabhängige Stromversorgung anschließen und zu einer Hupe oder eine Alarmleuchte verbinden. ** Konfigurationsabhängig Neutralleiter muss VOR dem Einschalten geprüft werden, sonst nimmt die Steuerung Schaden und führt zu Gewährleistungsverlust Montage HACK 20 bis 200 kW 2012-06...
-
Seite 58: Fernbedienung
Kessel mit Touchscreen und Software 1.18.0 oder höher Die Fernbedienung ermöglicht mittels einem PC, Smartphone oder Tablet (Pad) Ihren ETA Kessel von Zur Fernbedienung muss der Kessel mit einer der Ferne über das Internet zu steuern, genauso als ETAtouch Regelung (Touchscreen) ausgestattet sein. -
Seite 59: Zugangsdaten Anfordern
Kessel. werden. Diese Verbindung kann mit einem Netzwerkkabel Auf den Button [Registrieren] drücken und die oder mit einer Kabelverbindung wie z.B: ETA verlangten Daten in die entsprechenden Felder Powerline, hergestellt werden. eintragen. Bevor das Netzwerk am Touchscreen angeschlossen wird, ist es sinnvoll, die Internetverbindung mit einem Laptop auf Funktion zu prüfen, indem Sie... -
Seite 60: Netzwerkeinstellungen
Anschließend die Taste [Netzwerkeinstellungen] auswählen. Kessel mit Hauptschalter neu starten Es erscheint eine Meldung, dass die Änderungen erst beim nächsten Neustart übernommen werden. Die Meldung bestätigen und den Kessel am Haupt- schalter ausschalten und nach zirka 10 Sekunden wieder einschalten. www.eta.co.at... -
Seite 61: Touchscreen Registrieren
Fernbedienung Touchscreen registrieren Nach Neustart die Berechtigung auf Service Persönliche Zugangsdaten eingeben ändern Ihre persönlichen Zugangsdaten in die leeren Felder eintragen. Durch Antippen der Felder Nachdem der Kessel neu gestartet wurde, die erscheint eine Tastatur. Berechtigung wieder auf „Service“ stellen, um den Touchscreen zu registrieren. - Seite 62 Internetprovider oder am meinETA- Server vor. Um den Fehler einzugrenzen, kann es sinnvoll sein, an Stelle des Kessels einen Laptop an das Netzwerk anzuschließen, um die Netzwerkverbindung zu testen. Kann keine Verbindung aufgebaut werden, müssen die Zugangsdaten auf Richtigkeit geprüft werden. www.eta.co.at...
- Seite 63 Montage HACK 20 bis 200 kW 2012-06...
-
Seite 64: Checkliste Für Ordnungsgemäße Installation
Kalk an die Kesselwände angelegt hat Um bei Reparaturen den Wasserwechsel und damit auch neuen Kalkeintrag gering zu halten, sind ausreichend Revisionsabsperrhähne zu setzen und für jeden heraussperrbaren Bereich ein eigener Füll- und Entleerhahn www.eta.co.at... -
Seite 65: Bei Einzelraumregelung
Checkliste für ordnungsgemäße Installation Bei Einzelraumregelung Entweder Pufferspeicher installiert oder 40% der Heizkreise (Leistung) ohne Stellmotor immer offen. Pufferspeicher Ausreichendes Volumen (siehe ab Seite Bei parallel verbundenen Puffern mit 5/4“ Anschlüssen (in Klammer die Werte für 6/4“): • für zwei Puffer bis 25 (40) kW einseitige Anbindung möglich •... -
Seite 66: Wärmemengenzähler
Richtigen Brennstoff, Wassergehalt und Dichte in der Steuerung eingestellt (siehe Bedienungsanleitung) Bei montierter Abgasrückführung: Kontrolle ob die Abgasrückführung offen oder abgesperrt ist. In der Steuerung prüfen, ob die Funktion der Abgasrückführung Ein- oder Ausgeschaltet ist (siehe Bedienungsanleitung) Glutbettschalter anhand des Brennstoffs eingestellt (siehe Bedienungsanleitung) www.eta.co.at... -
Seite 67: Inbetriebnahme
Demontage, Entsorgung Inbetriebnahme Inbetriebnahme Demontage Vor der Inbetriebnahme des Kessels muss darauf Die Demontage erfolgt sinngemäß in umgekehrter geachtet werden, dass die gesamte Heizungsanlage Reihenfolge wie die Montage. ausreichend mit Wasser gefüllt und entsprechend entlüftet ist. Die Regelung ist für die konkrete Anlage zu Entsorgung konfigurieren. - Seite 68 HACK_Montage_DE...
