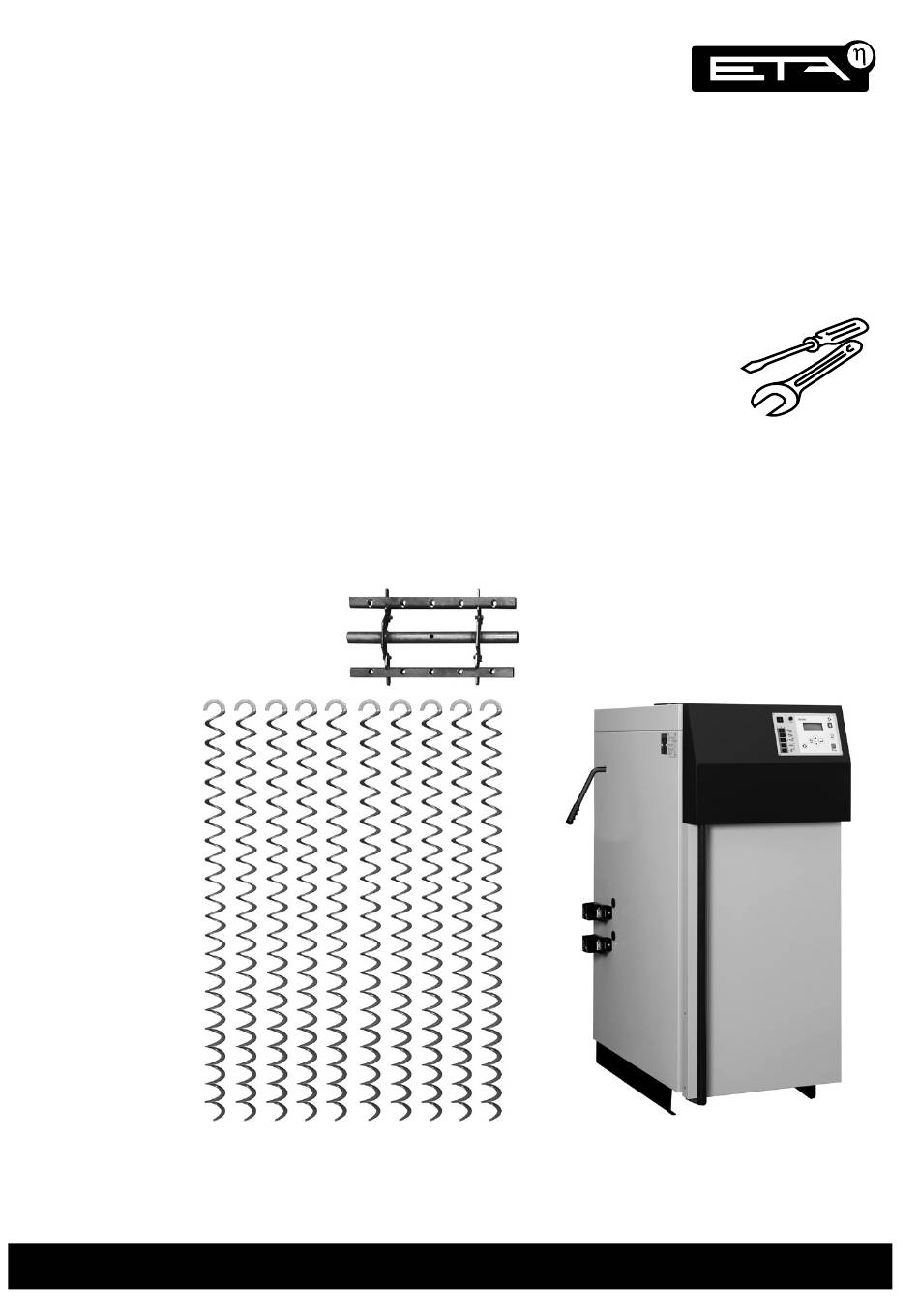

- Seite 1 Umbau Wirbulatoren SH40 auf SH60 Montage 002-0190-00-E Umbau Wirbulatoren SH40 auf SH60 2011-11...
-
Seite 2: Inhaltsverzeichnis
Umbausatzes, ein neues Typenschild SH60 mitgeliefert wird. Lieferumfang ..........2 Lieferumfang Montage ..........3 Beim Umbau vom SH40 zum SH60, werden die Wärmetauscherdeckel abnehmen ....3 Wirbulatoren getauscht. Der Lieferumfang des SH40 Wirbulatoren entfernen ......4 Umbausatzes beinhaltet: SH60 Wirbulatoren einsetzen ......5 10x Wirbulatoren SH60 Typenschild austauschen ......7... -
Seite 3: Montage
Die Abdeckung an der Oberseite aufklappen um zum Deckel des Wärmetauschers zu gelangen. Wärmetauscherdeckel abnehmen Beide Muttern gegen den Uhrzeigersinn drehen. Anschließend die Kugelknöpfe aushängen, mit einer halben Umdrehung gegen den Uhrzeigersinn. Den Wärmetauscherdeckel abnehmen. 180° Wärmetauscherdeckel Umbau Wirbulatoren SH40 auf SH60 2011-11... -
Seite 4: Sh40 Wirbulatoren Entfernen
Reinigungshebel zu lösen. Bolzen entfernen Reinigungshebel rausziehen Den Reinigungshebel seitlich aus dem Kessel ziehen. Reinigungshebel rausziehen SH40 Wirbulatoren mit Aufhängung entnehmen Die Aufhängung mit den Wirbulatoren aus dem Kessel rausziehen. Wärmetauscherrohre mit Reinigungsbürste säubern Die Wärmetauscherrohre mit dem Reinigungsset des Kessels säubern. -
Seite 5: Sh60 Wirbulatoren Einsetzen
Aufhängung einführen. Aufhängung und Reingungshebel mit Bolzen fixieren Den Bolzen in die Bohrung der Aufhängung einschieben, um diese mit dem Reinigungshebel zu fixieren. Die Ruheposition des Reinigungshebels ist beim SH40 bis SH60 in der Mitte. Umbau Wirbulatoren SH40 auf SH60 2011-11... - Seite 6 Mutter festziehen Kugelknopf drehen Beide Kugelknöpfe im Uhrzeigersinn bis zum Anschlag drehen. Die Muttern abwechselnd festziehen um den Wärmetauscherdeckel gleichmäßig zu fixieren. Abdeckung der Verkleidung schließen Die Abdeckung an der Oberseite des Kessels zuklappen. Wärmetauscherdeckel www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten...
-
Seite 7: Typenschild Austauschen
Montage Typenschild Typenschild am Kessel austauschen Das alte Typenschild SH40 am Kessel entfernen und gegen das mitgelieferte Typenschild SH60 austauschen. Typenschild austauschen Kessel am Hauptschalter einschalten Hauptschalter einschalten Den Kessel am Hauptschalter wieder einschalten. Der Heizbetrieb kann wieder aufgenommen werden. -
Seite 8: Demontage, Entsorgung
Demontage, Entsorgung Demontage Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge wie die Montage. Entsorgung Die Entsorgung samt Zusatzaggregaten hat umweltgerecht gemäß Abfallentsorgungsgesetz zu erfolgen. Recyclingfähige Stoffe sind in getrenntem und gereinigtem Zustand der Wiederverwertung zuzuführen. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten...
