DE

6 Einbau

Durch den Betreiber der Anlage
Absperrventile vor und nach der Anlage montieren. Die Anlage kann mit
handelsüblichen Fittings und Absperrschiebern mit dem Wasser netz
verbunden werden.
Wir empfehlen, die Anlage mit flexiblen Schläuchen z.B. mit dem
Anschluss-Set anzuschließen. Enthärtungsanlagen mit mehr als 90
Liter Harz pro Flasche müssen flexibel – nicht starr verrohrt – ange-
schlossen werden.
Der Einbau mit Multiblock Modul kann nur bei den Typen Rondomat
Duo 2 und 3 erfolgen, wenn mit Verschnittwasser gefahren wird (nicht
bei Resthärte < 0,1 °d).
Bei geforderter Resthärte < 0,1 °d kann der Multiblock GIT Modul
eingesetzt werden.
Bitte separate Bedienungsanleitung für Multiblock E/GIT Modul und
Anschluss-Set DN 32/32 beachten.
Beim Typ Rondomat 6 kann auch der Univentilblock 1
eingesetzt werden.
Achtung: Fliessrichtungspfeile am Steuerventil beachten.
Nur Anlagen Typ 6 und 10
Die Anlagen 6 und 10 werden ungefüllt und demontiert geliefert.
1. Enthärtersäulen (1+2) an geeignetem Standort aufstellen (siehe
Einbauschema), Mittelrohre entfernen. Achtung! Mittelrohre nicht
vertauschen! Die Länge des Mittelrohrs mit Verteiler ist genau auf
diese Enthärtersäule abgestimmt.
Sicherstellen, dass die Enthärtersäulen leer und sauber sind.
2. Der Verteiler am unteren Ende des Mittelrohres hat eine Zentrie-
rung. Am Boden der Enthärtersäule befindet sich das Gegenstück.
Mittelrohre mit Verteilerdüse nach unten auf die Zentrierung in den
Enthärtersäulen stellen. Mittelrohre durch Schutzkappen verschlies-
sen.
Achtung! Beim Einfüllen darf kein Kies unter die Verteilerdüse gelan-
gen, sonst besteht Bruchgefahr beim Aufschrauben des Steuerventils.
3. Einfülltrichter aufsetzen und die entsprechenden Mengen erst
groben Kies, dann feinen Kies und Austauscherharz gleichmässig
um das Mittelrohr herum verteilt einfüllen. Die letzten 1 - 2 Sack
Austauscherharz mit einer Keimschutzlösung einspülen.
Ansatz der Keimschutzlösung:
Sicherheitshinweis! Beim Ansetzen und Einspülen Einweghandschuhe
benutzen.
Einfüllmengen pro Enthärtersäule
Typ Kies, grob
6 1 Beutel
= 10 l
10 1 Beutel
= 10 l
Wasserzähler
12+13
14+15

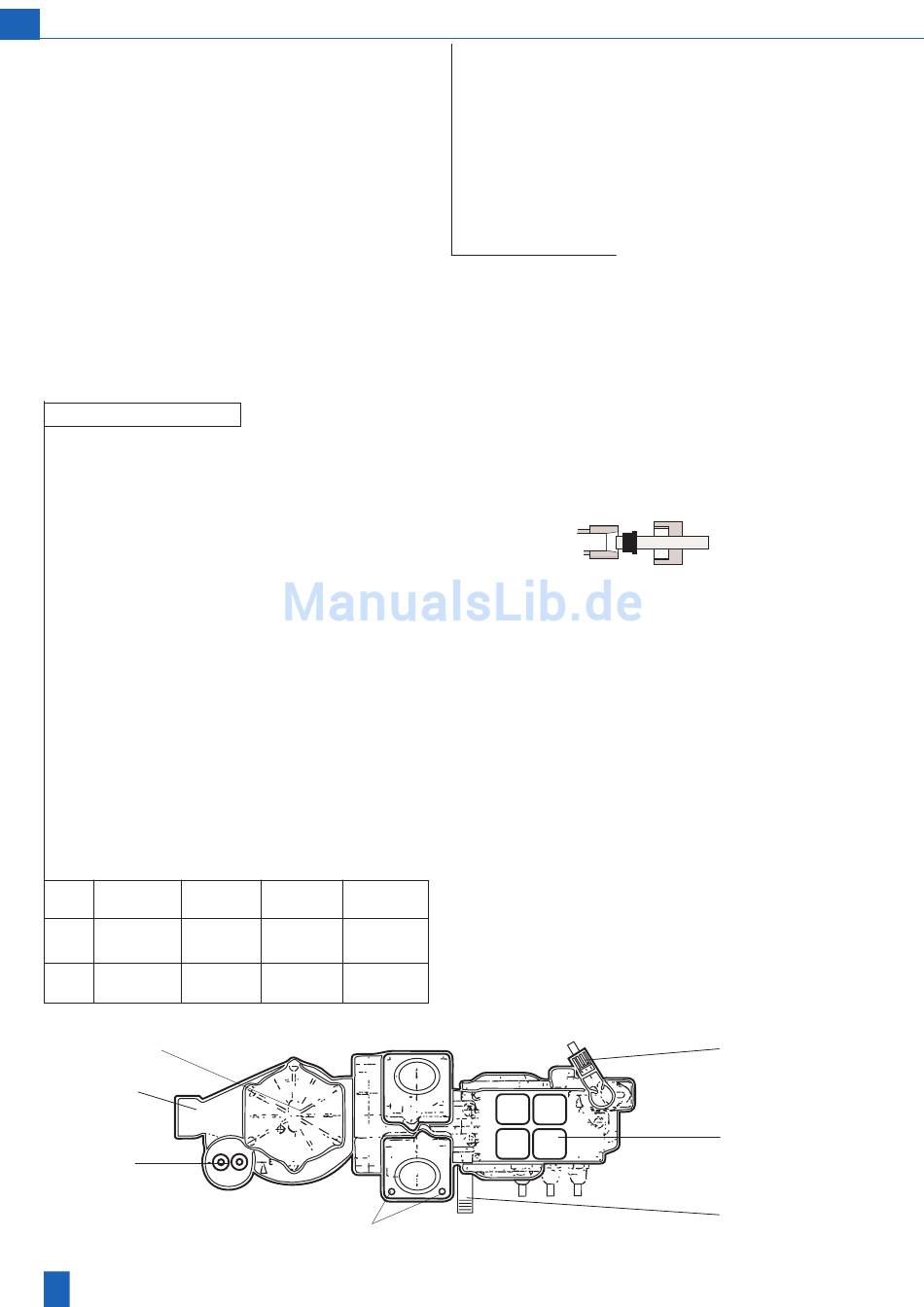

Fig. 1a
8
/ " Bestell-Nr.: 11822
1
2
6 g Keimschutz Pulver für 10 Liter Wasser
Kies,fein Harz Keimschutz
lösung
1 Beutel 4 Säcke ca. 40 l
= 4 l = 100 l
1 Beutel 6 Säcke ca. 50 l
= 7 l = 150 l
Halteplatte für Steuergerät Soft-Control
hier anschrauben
Keimschutzlösung weiter einfüllen, bis sie ca. 2 cm über dem Harz
steht.
Die Keimschutzlösung muss 1 Stunde in der Enthärtersäule bleiben.
Die Inbetriebnahme darf frühestens 1 Stunde nach dem Einfüllen
erfolgen.
4. Enthärtersäulen-Oberteile und Gewinde sorgfältig von Harz rei-
nigen. Schutzkappen von den Mittelrohren abnehmen. Mittelrohre
nicht mehr hochziehen.
5. O-Ringe mit Fett in Lebensmittelqualität (z.B. Vaseline) einfetten
und Steuerventil (3) bzw. Adapter (4) auf die Enthärtersäulen dich-
tend aufschrauben. Dabei müssen die Mittelrohre jeweils in die O-
Ring gedichteten Öffnungen am Steuerventil bzw. Adapter eingreifen.
Enthärtersäulen in Anschlussposition drehen. O-Ringe auf Panzerschläu-
che (17) ziehen. Panzerschläuche in Steuerventil und Adapter stecken
und mit je 2 Halteklammern (18) befestigen.
Halteplatte für Steuergerät Soft-Control befestigen
Zwei Schrauben am Steuerventil (siehe unten) herausdrehen und die
Halteplatte mit diesen Schrauben befestigen. Soft-Control und Netztrafo
an die Halteplatte anschrauben.
Anschluss an das örtliche Wasserleitungsnetz
Die örtlichen Hart- und Weichwasserleitungen entsprechend an den
Ein- und Ausgängen der Verrohrung anschliessen.
Soleschlauch (9) in den Anschlusswinkel des Soleschlauchanschlusses
(16) stecken und Überwurfmutter festziehen.
Den Spülwasserschlauch (16 x 3) am Spülwasseranschluss (10) mit
Schlauchschelle befestigen, mit natürlichem Gefälle zum Kanal anschluss
führen und gegen „Druck-Wedeln" sichern (befestigen).
Den Schlauch (13 x 2) am Sicherheitsüberlauf (8) des Solebe hälters
aufstecken, mit Schlauchschelle sichern und mit natürlichem Gefälle
zum Kanalanschluss (Abfluss) führen. Beide Schläuche dürfen keine
Querschnittsverengungen aufweisen.
Bitte beachten: Spülwasser- und Überlaufschlauch müssen getrennt
verlegt und mit mind. 20 mm Abstand zum höchstmöglichen Abwasser-
spiegel am Kanalanschluss befestigt werden (freier Auslauf).
Elektrische Anschlüsse herstellen (siehe Klemmenplan; Ventilblock
8-adrig, Kabel sind numeriert; Salzmangel, Wasserzähler, Trafo).
Achtung: Wenn die Netzanschlussleitung des Gerätes beschädigt wird,
muss sie durch die orginale BWT-Anschlussleitung ersetzt werden.
4 1
3 2
16
Magnetventile
10
