Einbau - BWT Infinity M Einbau- Und Bedienungsanleitung

> 400 mm
> 1 m
1.
3.
A
> 20 mm
min. DN 50
2.
4.
6

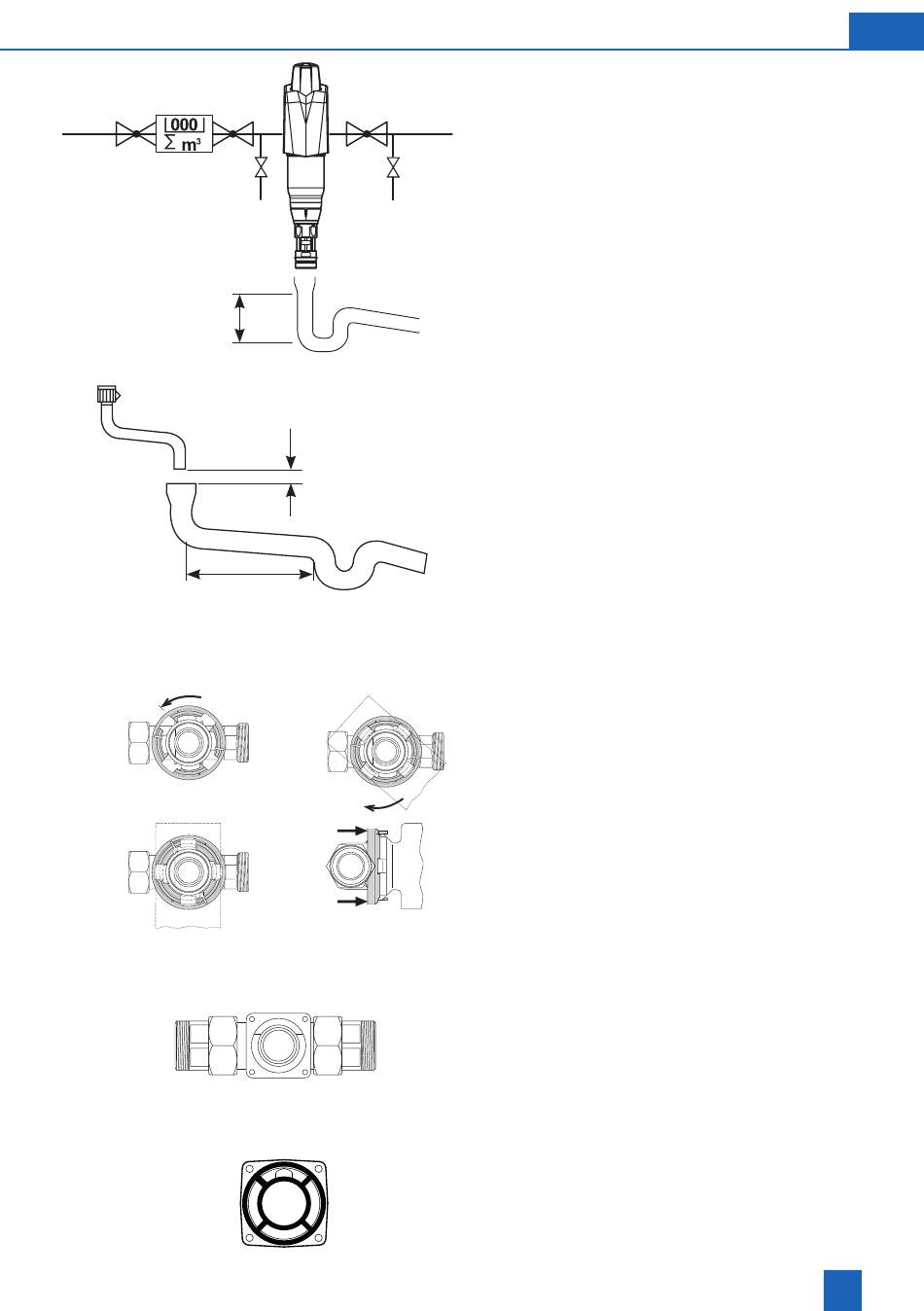

Einbau

Das Produkt in Kaltwasserleitungen vor die zu
schützenden Objekte einbauen (siehe Einbausche-
ma). Dabei grundsätzlich Absperrventile vorsehen.
Anschluss-Modul bzw. Anschluss-Stück in Fließrich-
tung in die waagrechte oder senkrechte Kaltwas-
serleitung einbauen. (Fließrichtungspfeil beachten).
Spülwasseranschluss so zum Kanal führen, dass
kein Rückstau entsteht.
Hinweis: Nach DIN EN 1717 muss der Spülwasser-
schlauch mit mindestens 20 mm Abstand
zum höchstmöglichen Abwasserspiegel
befestigt werden (freier Auslauf).
Anschluss an das Anschluss-Modul
3/4" - 11/4"
1. D en schwarzen Sicherungsring bis zum An-
schlag nach links drehen.
2. K lauen des Produkts in die Aussparungen
eindrücken.
3. D as Produkt um 45° bis zum Anschlag im Uhr-
zeigersinn drehen.
4. D en schwarzen Sicherungsring mit beiden
Händen bis zum Einrasten in Richtung Produkt
ziehen. Das Produkt ist nun gegen unbeabsich-
tigtes Verdrehen gesichert.
Z um Lösen des Produkts den Sicherungsring
in Richtung Anschluss-Modul drücken.
Anschluss an das Anschluss-Stück
11/2" und 2"
1. Filter mit 4 Sechskantschrauben und Dichtung
an das Anschluss-Stück anschrauben (Schrau-
ben und Unterlegscheiben beiliegend).
2. A uf korrekten Sitz der Dichtung achten. Die vier
Stege müssen am Filterkopf eingesteckt sein,
und die Dichtung muss vollständig in den beiden
Nuten liegen, s. Abbildung A. Schrauben über
Kreuz gleichmäßig anziehen.
