Einbauvorbedingungen; Einbau - Bwt Multipur M Einbau- Und Bedienungsanleitung

0 0 0
m
3
Multipur DN 65, Multipur DN 80 und Multipur DN 100:
Kanalanschluss min. DN 50
Multipur DN 125 und Multipur DN 150:
Kanalanschluss min. DN 75
> 1 m
Multipur DN 65, Multipur DN 80 und Multipur DN 100:
Kanalanschluss min. DN 50
Multipur DN 125 und Multipur DN 150:
Kanalanschluss min. DN 75
5
Die Einrichtung der Anlage und wesentliche Ver-
änderungen dürfen lt. AVB Wasser V, § 12.2 nur
durch das Wasserversorgungsunternehmen oder
ein in ein Installateurverzeichnis eines Wasserver-
sorgungsunternehmens eingetragenes Installati-
onsunternehmen erfol gen.
Örtliche Installationsvorschriften, allgemeine Richt-
linien und technische Daten beachten.
Der Einbauort muss frostsicher sein und muss den
Schutz des Filters vor Lösungsmitteldämpfen, Heiz-
öl, Waschlaugen, sauren Reinigern, Chemikalien al-
ler Art, direkter UV-Einstrahlung und Wärmequellen
über 40 °C gewährleisten.
> 400 mm
Bei Druckschwankungen und Druckstössen darf
die Summe aus Druckstoss und Ruhedruck den
Nenndruck nicht übersteigen, dabei darf der posi-
tive Druckstoss 2 bar nicht überschreiten und der
negative Druckstoss darf 50 % des sich einstel-
lenden Fliessdruckes nicht unterschreiten (siehe
DIN EN 806-2).
Bei Wässern mit Schmutzpartikeln > 2 mm muss
ein Grobschmutzabscheider vorgeschaltet werden.
Für die Rückspülung muss ein Spülwasserstrom
von mind. 1,7 l/s bzw. 6 m
und während der Rückspülung muss ein Netzdruck
von min. 2,5 bar vorhanden sein.
Für die Ableitung des Spülwassers muss ein ausrei-
chend diemnsionierter Kanalanschluss vorhanden
sein - siehe hierzu nebenstehende Abbildung
> 20 mm
6
Absperrventile vor und nach dem Filter in die Was-
serleitung einbauen.
Rückspülfilter in Fliessrichtung waagerecht in die
Kaltwasserleitung einbauen (Fliessrichtungspfeil
auf dem Filtergehäuse beachten).
Manometer (2) montieren.

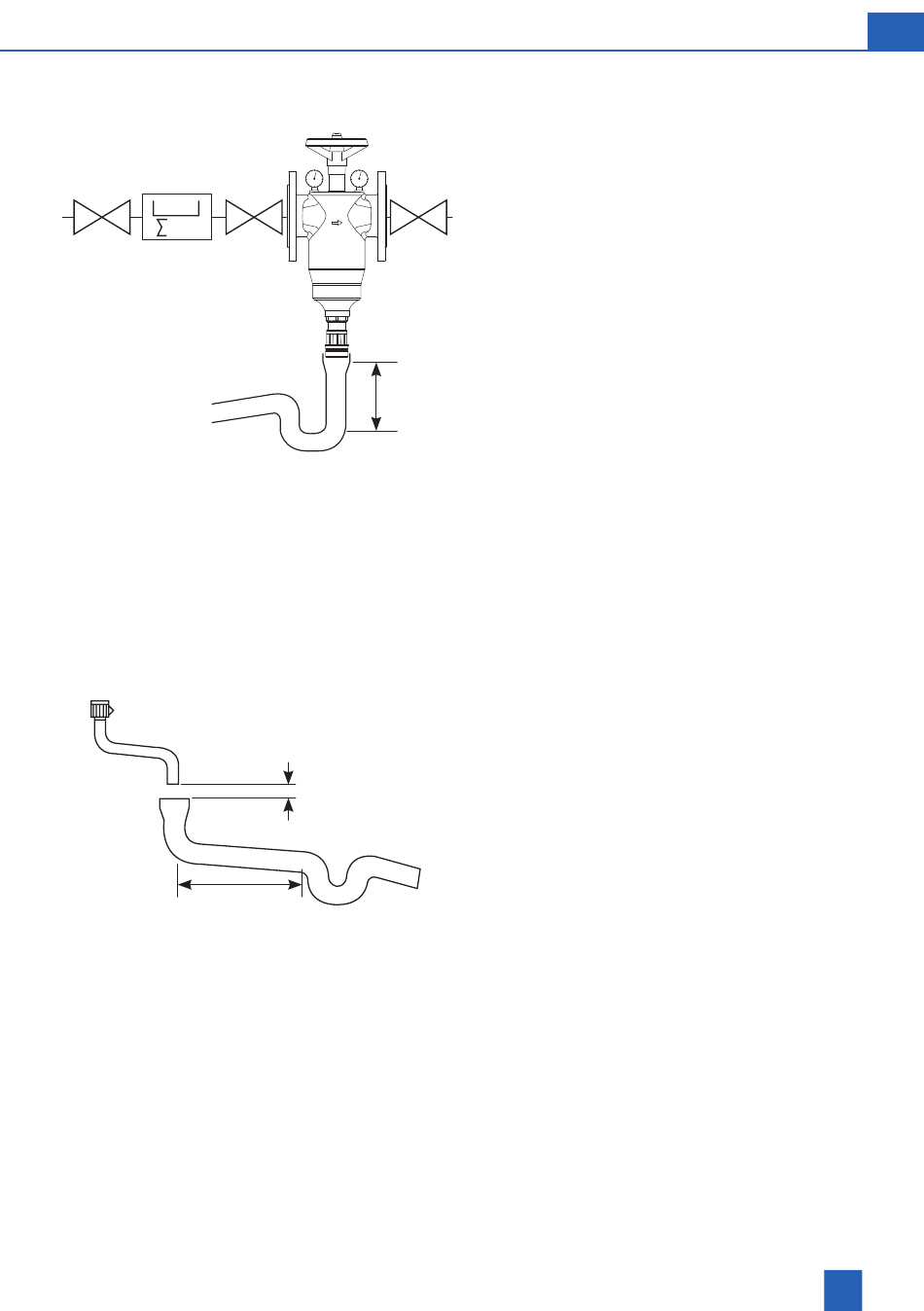

Abwasseranschluss (5) anschrauben, wahlweise für
HT-Rohr oder Schlauch. Abwasserleitung herstellen
(siehe Beispiele).

Einbauvorbedingungen

/h zur Verfügung stehen
3

Einbau

DE
9
