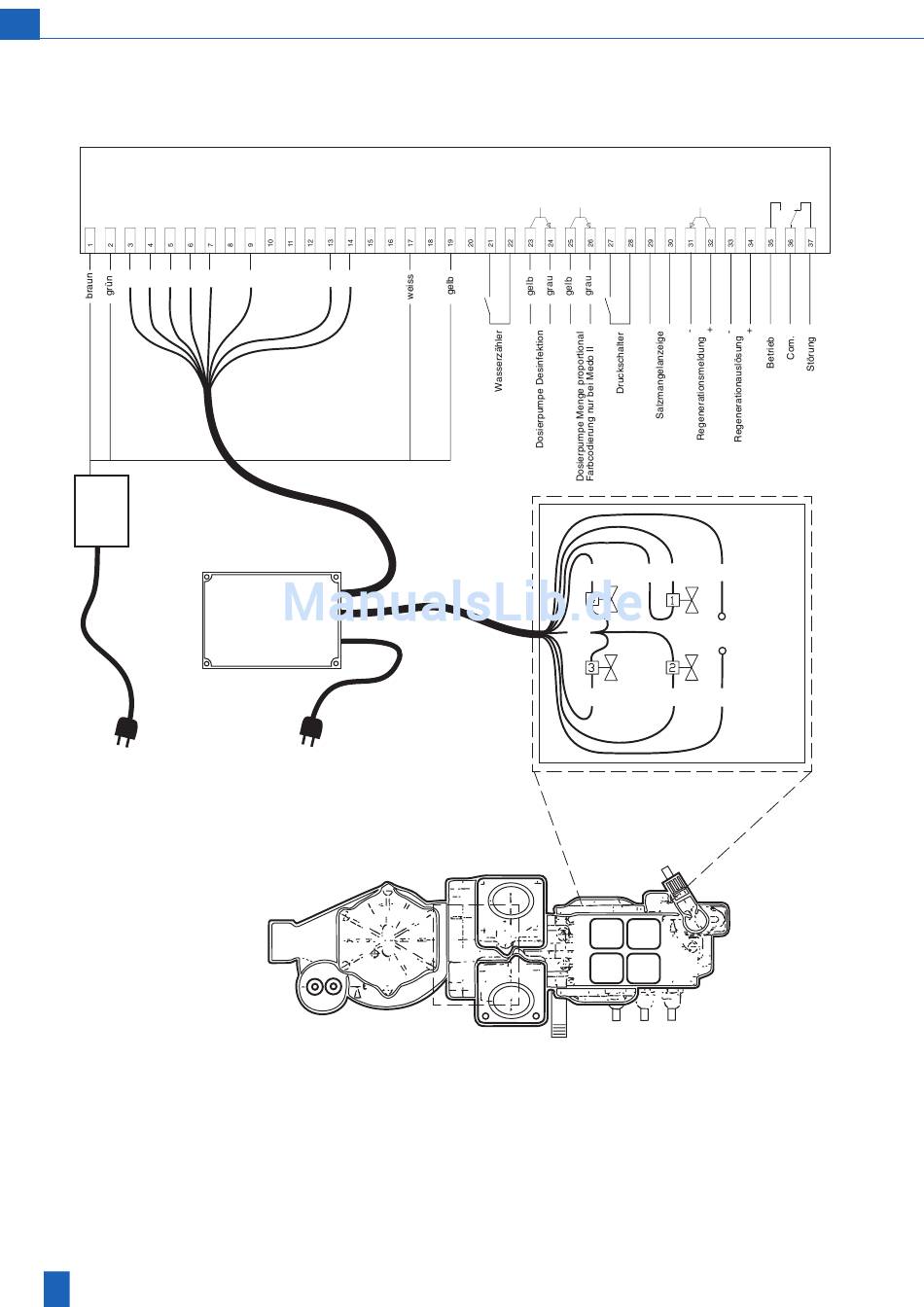

Klemmenplan Rondomat Duo DVGW 6 und 10
1 2 3
Netzteil
Netzstecker ziehen.
Elektrolyse DVGW mit beiliegenden Schrauben und Einpressteilen an den Rückseite der Soft Control-Konsole befestigen.
Leitung A mit Steckern am Ventilblock und an der Elektrolysezelle anschliessen.
Leitung B den Klemmen der Soft Control anschliessen.
Falls gewünscht den Netzstecker der Soft Control abschneiden und an den Klemmen L, N der Elektrolyse DVGW anklemmen.
10
Soft Control II
6 4 5 7 8
B
Elektrolyse
Elektolyse
DVGW
DVGW
2 1
5
A
6
4
4 1
3 2
Ventilblock
7
Elektolysezelle
Elektrolysezelle
8
3
