HINWEIS:
D Die in Klammer stehenden Positionsnummern und
Buchstaben beziehen sich auf die Nummern und
Buchstaben in den Abbildungen.
D Bildsymbole im Text beziehen sich auf die Symbole am
Gerät und am Tastenfeld.
D Sicherstellen, daß alle Zubehörteile entsprechend den
Anforderungen des Systems dimensioniert und für den
richtigen Druck ausgelegt sind.
Liste der Betriebsanleitungen
Die folgenden Betriebsanleitung gehören zum Lieferumfang
des ValueMix-Dosiergeräts.
Betriebs-
Beschreibung
anleitung
309106
ValueMix Dosiergerät
308741
HVLP-Luftspritzpistole
oder
308742
Luftspritzpistole
308652
Husky Lösemittelpumpe
Die folgenden Betriebsanleitungen gehören zum Liefer-
umfang von Zubehörgeräten, die separat zu bestellen
sind. Die mit einem Sternchen (*) gekennzeichneten
Betriebsanleitungen sind im Demo-Gerät 233093 enthalten.
Betriebs-
Beschreibung
anleitung
309179*
Mischverhältnis-Verriegelungssatz
243824
309185*
Oberbehälter-Sätze 243829 und 243928
309186*
Mischverteiler-Winkelsatz 243823
309192
Satz für feuchtigkeitsempfindliche Zufuhr
309195
Umrüstsatz für dritte Pumpe
309198
Pistolen-Luftverblockungssatz 244018
Systemkonfiguration
Die standardmäßigen ValueMix-Dosiergeräte mischen zwei
oder drei Materialkomponenten in Mischverhältnissen von bis
zu 8:1:1.
Abb. 1 auf Seite 6 zeigt die Konfiguration mit drei Kompo-
nenten. Es sind dabei drei Unterpumpen vorhanden, und
alle drei Mischverhältnis-Wählscheiben und Tasten für
unabhängigen Pumpenbetrieb sind aktiv.
Bei der Konfiguration für zwei Materialkomponenten werden
zwei Unterpumpen verwendet. Die Mischverhältnis-Wähl-
scheibe C dabei muß auf 0 (Null) gestellt sein, und die Taste
für den unabhängigen Betrieb der Pumpe C ist nicht aktiviert.

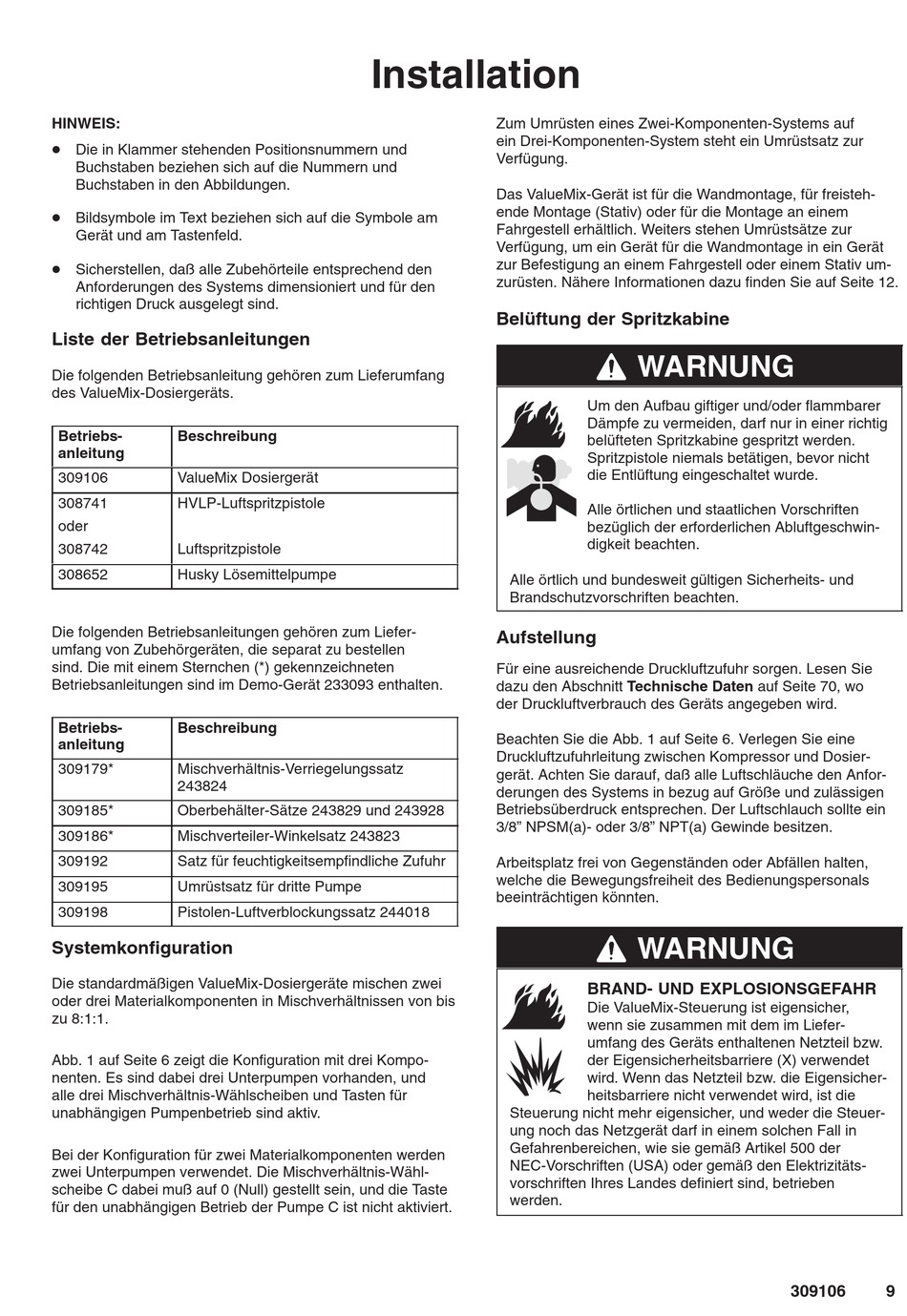

Installation
Zum Umrüsten eines Zwei-Komponenten-Systems auf
ein Drei-Komponenten-System steht ein Umrüstsatz zur
Verfügung.
Das ValueMix-Gerät ist für die Wandmontage, für freisteh-
ende Montage (Stativ) oder für die Montage an einem
Fahrgestell erhältlich. Weiters stehen Umrüstsätze zur
Verfügung, um ein Gerät für die Wandmontage in ein Gerät
zur Befestigung an einem Fahrgestell oder einem Stativ um-
zurüsten. Nähere Informationen dazu finden Sie auf Seite 12.
Belüftung der Spritzkabine
Alle örtlich und bundesweit gültigen Sicherheits- und
Brandschutzvorschriften beachten.
Aufstellung
Für eine ausreichende Druckluftzufuhr sorgen. Lesen Sie
dazu den Abschnitt Technische Daten auf Seite 70, wo
der Druckluftverbrauch des Geräts angegeben wird.
Beachten Sie die Abb. 1 auf Seite 6. Verlegen Sie eine
Druckluftzufuhrleitung zwischen Kompressor und Dosier-
gerät. Achten Sie darauf, daß alle Luftschläuche den Anfor-
derungen des Systems in bezug auf Größe und zulässigen
Betriebsüberdruck entsprechen. Der Luftschlauch sollte ein
3/8" NPSM(a)- oder 3/8" NPT(a) Gewinde besitzen.
Arbeitsplatz frei von Gegenständen oder Abfällen halten,
welche die Bewegungsfreiheit des Bedienungspersonals
beeinträchtigen könnten.
Steuerung nicht mehr eigensicher, und weder die Steuer-
ung noch das Netzgerät darf in einem solchen Fall in
Gefahrenbereichen, wie sie gemäß Artikel 500 der
NEC-Vorschriften (USA) oder gemäß den Elektrizitäts-
vorschriften Ihres Landes definiert sind, betrieben
werden.
WARNUNG
Um den Aufbau giftiger und/oder flammbarer
Dämpfe zu vermeiden, darf nur in einer richtig
belüfteten Spritzkabine gespritzt werden.
Spritzpistole niemals betätigen, bevor nicht
die Entlüftung eingeschaltet wurde.
Alle örtlichen und staatlichen Vorschriften
bezüglich der erforderlichen Abluftgeschwin-
digkeit beachten.
WARNUNG
BRAND- UND EXPLOSIONSGEFAHR
Die ValueMix-Steuerung ist eigensicher,
wenn sie zusammen mit dem im Liefer-
umfang des Geräts enthaltenen Netzteil bzw.
der Eigensicherheitsbarriere (X) verwendet
wird. Wenn das Netzteil bzw. die Eigensicher-
heitsbarriere nicht verwendet wird, ist die
309106
9
