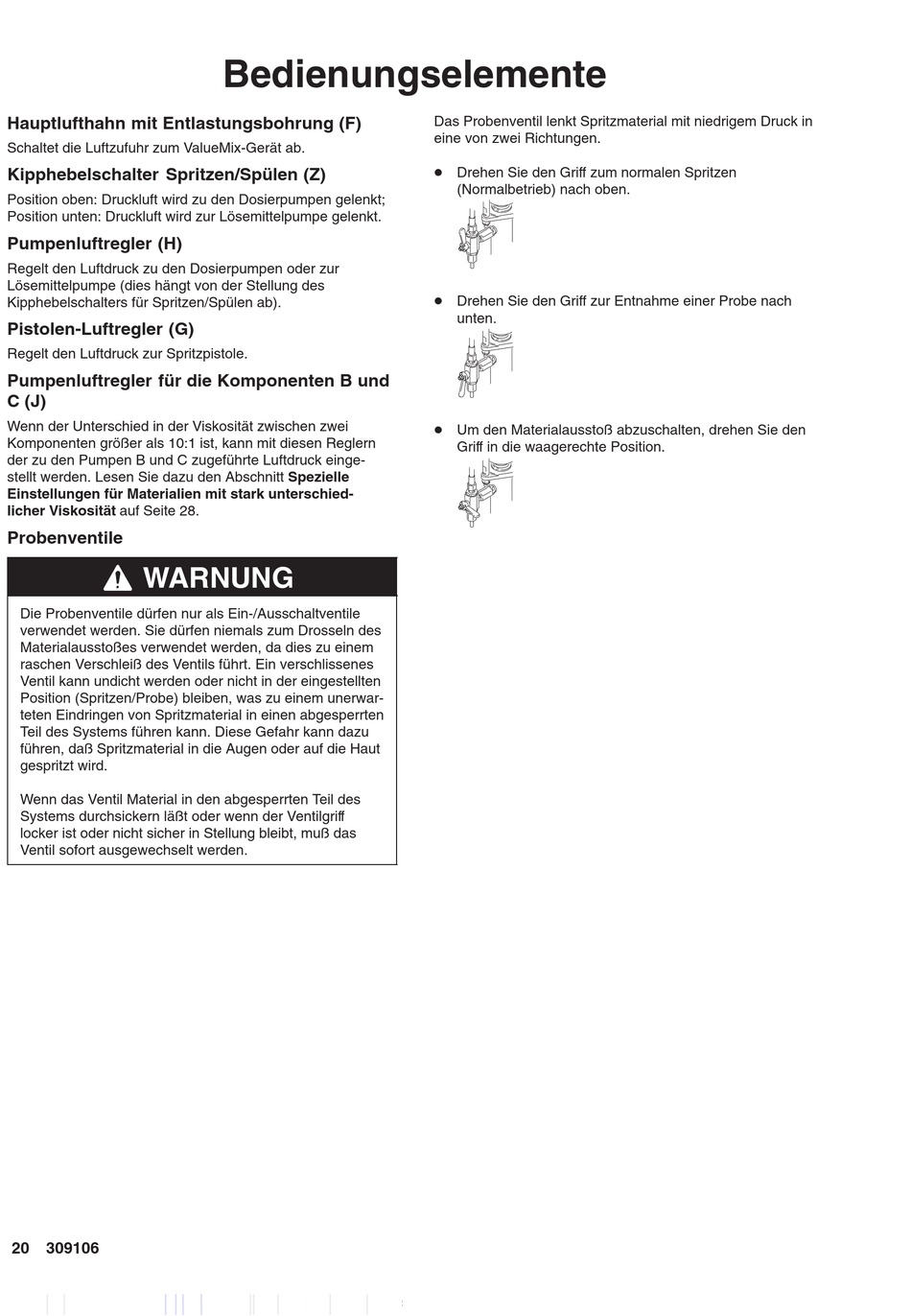

Graco ValueMix Betriebsanleitung Seite 20

Hauptlufthahn mit Entlastungsbohrung (F)
Schaltet die Luftzufuhr zum ValueMix-Gerät ab.
Kipphebelschalter Spritzen/Spülen (Z)
Position oben: Druckluft wird zu den Dosierpumpen gelenkt;
Position unten: Druckluft wird zur Lösemittelpumpe gelenkt.
Pumpenluftregler (H)
Regelt den Luftdruck zu den Dosierpumpen oder zur
Lösemittelpumpe (dies hängt von der Stellung des
Kipphebelschalters für Spritzen/Spülen ab).
Pistolen-Luftregler (G)
Regelt den Luftdruck zur Spritzpistole.
Pumpenluftregler für die Komponenten B und
C (J)
Wenn der Unterschied in der Viskosität zwischen zwei
Komponenten größer als 10:1 ist, kann mit diesen Reglern
der zu den Pumpen B und C zugeführte Luftdruck einge-
stellt werden. Lesen Sie dazu den Abschnitt Spezielle
Einstellungen für Materialien mit stark unterschied-
licher Viskosität auf Seite 28.
Probenventile
WARNUNG
Die Probenventile dürfen nur als Ein-/Ausschaltventile
verwendet werden. Sie dürfen niemals zum Drosseln des
Materialausstoßes verwendet werden, da dies zu einem
raschen Verschleiß des Ventils führt. Ein verschlissenes
Ventil kann undicht werden oder nicht in der eingestellten
Position (Spritzen/Probe) bleiben, was zu einem unerwar-
teten Eindringen von Spritzmaterial in einen abgesperrten
Teil des Systems führen kann. Diese Gefahr kann dazu
führen, daß Spritzmaterial in die Augen oder auf die Haut
gespritzt wird.
Wenn das Ventil Material in den abgesperrten Teil des
Systems durchsickern läßt oder wenn der Ventilgriff
locker ist oder nicht sicher in Stellung bleibt, muß das
Ventil sofort ausgewechselt werden.
20 309106
Bedienungselemente
Das Probenventil lenkt Spritzmaterial mit niedrigem Druck in
eine von zwei Richtungen.
D Drehen Sie den Griff zum normalen Spritzen
(Normalbetrieb) nach oben.
D Drehen Sie den Griff zur Entnahme einer Probe nach
unten.
D Um den Materialausstoß abzuschalten, drehen Sie den
Griff in die waagerechte Position.
