Anweisungen-Teileliste

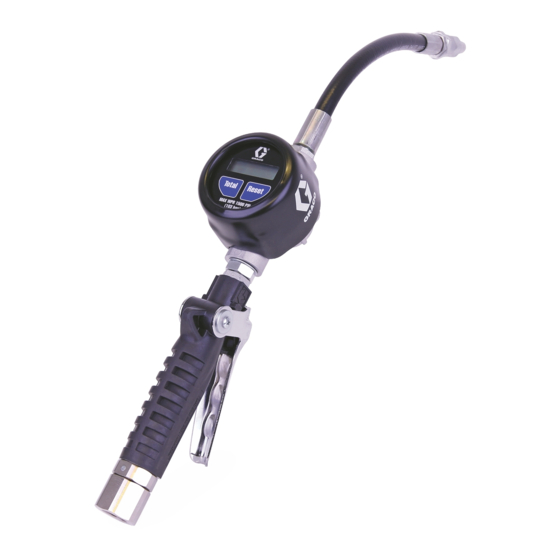

EM8-, EM20- und
IM20-Dosiergeräte
Einsatz zur Abgabe von Ölen auf Erdölbasis und Frostschutzmittel. Anwendung nur durch
geschultes Personal.
Nicht zum Einsatz in explosionsgefährdeten Bereichen oder Gefahrenbereichen zugelassen.
Zulässiger Betriebsüberdruck: 103 MPa (10,3 bar, 1500 psi)
Dosiergerät misst in Quarts, Gallonen, Pints oder Litern. Das Dosiergerät ist ab Werk auf Quarts eingestellt.
Informationen zu den einzelnen Modellen finden Sie auf Seite 2.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen
in dieser Anleitung aufmerksam durch.
Bewahren Sie diese Anweisungen sorgfältig auf.
EM8
EM20
3A7038J
DE
IM20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco EM8
Inhaltszusammenfassung für Graco EM8
- Seite 1 Anweisungen-Teileliste EM8-, EM20- und IM20-Dosiergeräte 3A7038J Einsatz zur Abgabe von Ölen auf Erdölbasis und Frostschutzmittel. Anwendung nur durch geschultes Personal. Nicht zum Einsatz in explosionsgefährdeten Bereichen oder Gefahrenbereichen zugelassen. Zulässiger Betriebsüberdruck: 103 MPa (10,3 bar, 1500 psi) Dosiergerät misst in Quarts, Gallonen, Pints oder Litern. Das Dosiergerät ist ab Werk auf Quarts eingestellt.
-
Seite 2: Inline-Volumenzähler
Modelle Modelle Inline-Volumenzähler EM20 Modell-Nr. Einlass Auslass Gewinde Modell-Nr. Drehgelenk Gewinde Auslauf 25C841 25C915 Flex 25U990 25C916 Starr 25C918 Flex Dosierte Ventile mit Auslauf 25C919 Starr und Düse 25C921 BSPT Flex 25C922 BSPT Starr 25C924 BSPP Flex Modell-Nr. Drehgelenk Gewinde Auslauf 25C925 BSPP... -
Seite 3: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. -
Seite 4: Persönliche Schutzausrüstung
Warnhinweise WARNUNG GEFAHR DURCH MISSBRÄUCHLICHE VERWENDUNG DES GERÄTS Missbräuchliche Verwendung des Geräts kann zu schweren oder sogar tödlichen Verletzungen führen. • Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen oder Alkohol stehen. • Niemals den zulässigen Betriebsdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert überschreiten. -
Seite 5: Typische Installation: Modelle Em8 Und Em20
. 1 gezeigte typische Installation ist nur eine Richtlinie. Bei den dargestellten Komponenten handelt es sich um typische Komponenten, die kein vollständiges Systemdesign bilden.; Kontaktieren Sie Ihren Graco-Händler zwecks Unterstützung bei der Planung eines Systems, welches Ihren Anforderungen gerecht wird. Dosierventile können auch auf einer Konsole installiert werden. - Seite 6 . 2 gezeigte typische Installation ist nur eine Richtlinie. Bei den dargestellten Komponenten handelt es sich um typische Komponenten, die kein vollständiges Systemdesign bilden.; Kontaktieren Sie Ihren Graco-Händler zwecks Unterstützung bei der Planung eines Systems, welches Ihren Anforderungen gerecht wird. Dosierventile können auch auf einer Konsole installiert werden.
-
Seite 7: Druckentlastung
Installation Erdung Druckentlastung Die Vorgehensweise zur Druckentlastung beachten, wenn Sie dieses Symbol sehen. Das Gerät muss geerdet werden, um die Gefahr statischer Funkenbildung zu verringern. Statische Funkenbildung kann dazu führen, dass Dämpfe sich entzünden oder explodieren. Die Erdung bietet eine Ableitung für den elektrischen Strom. Dieses Gerät bleibt unter Druck, bis der Druck manuell entlastet wird. -
Seite 8: Vor Der Installation
Installation Vor der Installation Dosiergerät installieren Zum Einbau eines neuen Dosiergeräts in einer VORHANDENEN Installation die Anweisungen mit Schritt 1 und 2 beginnen. Zum Einbau eines neuen Dosiergeräts in einer NEUEN Druck entlasten, Seite 7. Installation mit Schritt 3 beginnen. Materialabsperrventil (B) des Schlauchaufrollers schließen. -
Seite 9: Bedienung
Bedienung Bedienung Digitale Anzeige aktivieren Funktion von RESET Die Taste RESET drücken, um das Dosiergerät zu leeren, Die Taste RESET drücken, um die Menge des letzten bevor ein neuer Abgabezyklus begonnen wird. So wird Abgabezyklus zu löschen und die digitale Anzeige ganz das Dosiergerät am besten aktiviert, da dies ebenfalls auf null zurückzustellen. -
Seite 10: Kalibrieren Der Dosiergeräte
Bedienung CAL erscheint in der Anzeige wie dargestellt in A . 7. Wenn die Abgabe in Ordnung ist, die Taste RESET CAL zeigt an, dass das Dosiergerät für den drücken, um den neuen Kalibrierfaktor zu speichern Kalibriermodus bereit ist. und den Setup-Modus zu verlassen. Wenn die Abgabe nicht genau ist und erneut durchgeführt werden muss, Schritt 1 - Schritt 4 wiederholen. -
Seite 11: Genauigkeit Bestätigen
Bedienung Genauigkeit bestätigen Dosieranweisungen Einen sauberen, geeichten Behälter verwenden. HINWEIS: Bei Verwendung eines einzelnen Behälters diesen nach jeder Abgabe reinigen. Um die Gefahr von Verletzungen einschließlich Materialeinspritzungen zu verringern, darf der maximal Pumpenluftdruck auf die niedrigste mögliche Einstellung zulässige Betriebsüberdruck des Ventils, das Sie verwenden für das Abgabematerial einstellen. -
Seite 12: Installation Der Batterie
Bedienung Installation der Batterie Zum Lösen der Abzugssperre den Abzug zum Ventilgehäuse ziehen, um die Abzugssperre zu lösen. Druck entlasten, Seite 7. Stoßschutz (14) entfernen (A . 14). Die 4 Schrauben (13) vom Gehäuse des Dosiergeräts (3) entfernen, und die Elektronikumrandung (3a) entfernen (A . - Seite 13 Bedienung Batteriesicherungsband unter Batterien nach oben ziehen, um die Batterie zu lösen wie dargestellt in . 15. Die Batterien gemäß den lokalen Vorschriften für die Batterieentsorgung entsorgen. Band zum Entfernen der Batterie . 15 Die neue Batterie wie am Batteriehalter angegeben einsetzen.
- Seite 14 Teile Teile Ventil (Ziffer 1, Seite 16) 3A7038J...
- Seite 15 Teile Ventil (Ziffer 1, Seite 16) Ziffer Teile-Nr. Beschreibung Menge Ziffer Teile-Nr. Beschreibung Menge FITTING, GRIFF, Ventil, 130168 3/4” ORB x 3/4” ORB, Standardbeanspruchung, Modelle 25D433-24D435 Modelle 25D433-25D435 FITTING, GRIFF, Ventil, 130169 7/8” ORB x 7/8” ORB, mittlerer Durchfluss, Modelle 25D436-24D441 Modelle 25D436 bis 25D441 113493 DRUCKFEDER...
- Seite 16 Teile Teile EM8-, EM20- und IM20-Dosiergeräte Siehe Ventilteile, Seite 14 3A7038J...
- Seite 17 VENTIL, EM8,1/2 NPT x 3/4 ORB, 25D441 3/4 BSPP x 7/8 ORB, 25D433 Modelle 25C903, 25C904, 25C905 Modelle 25C930, 25C931 VENTIL, EM8, 1/2 BSPP x 3/4 ORB, GEHÄUSE, Dosiergerät 25D434 Modelle 25C907, 25C908, 25C909 SATZ, Düse, flex., VENTIL, EM8, Modelle 25C915, 25C918,...
- Seite 18 Vor der Prüfung oder Reparatur des Dosierventils eine Druckentlastung durchführen. Sich vergewissern, dass alle anderen Ventile, Regler und die Pumpe richtig funktionieren. Problem Ursache Lösung Elektronische Steuerung auswechseln. Fehlfunktion der elektronischen EM8/20 Elektroniksatz 25D934 bestellen. Das Display lässt sich Steuerung Satz enthält elektronische Steuerung, nicht aktivieren oder Dichtung und Befestigungsschrauben. zeigt unverständliche Batterie ersetzen.
-
Seite 19: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen EM8-, EM20-, IM20-Dosiergeräte Metrisch Empfohlene maximale Durchflussrate (unter normalen Betriebsbedingungen) Dosiertes Dosierventil EM8 8 g/min 30,3 l/min Dosierte Dosierventile EM20 20 gpm 75,7 l/min Inline-Messgerät IM20 20 gpm 75,7 l/min Minimale Durchflussrate (unter normalen Betriebsbedingungen) Dosiertes Dosierventil EM8... -
Seite 20: Graco Garantie Von 5 Jahren Für Dosiergeräte Und Ventile
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine in der Tabelle unten festgelegten Dauer ab dem Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
