Vorbereitung - Graco ValueMix Betriebsanleitung

Pumpentest
HINWEIS: Führen Sie den Pumpentest täglich durch. Die
Pumpen müssen vorgefüllt sein. Beim Test wird
aus jeder Pumpe die gleiche Menge extrudiert.
Der Test überprüft, ob die Pumpen und die
Elektronik korrekt arbeiten. Er ersetzt die
herkömmliche Mischverhältnisprüfung.
1. Stellen Sie einen Becher (M) mit mindestens 200 ml
Fassungsinhalt oder einen anderen Becher mit gleichem
Fassungsinhalt unter jedes Probenventil (E).

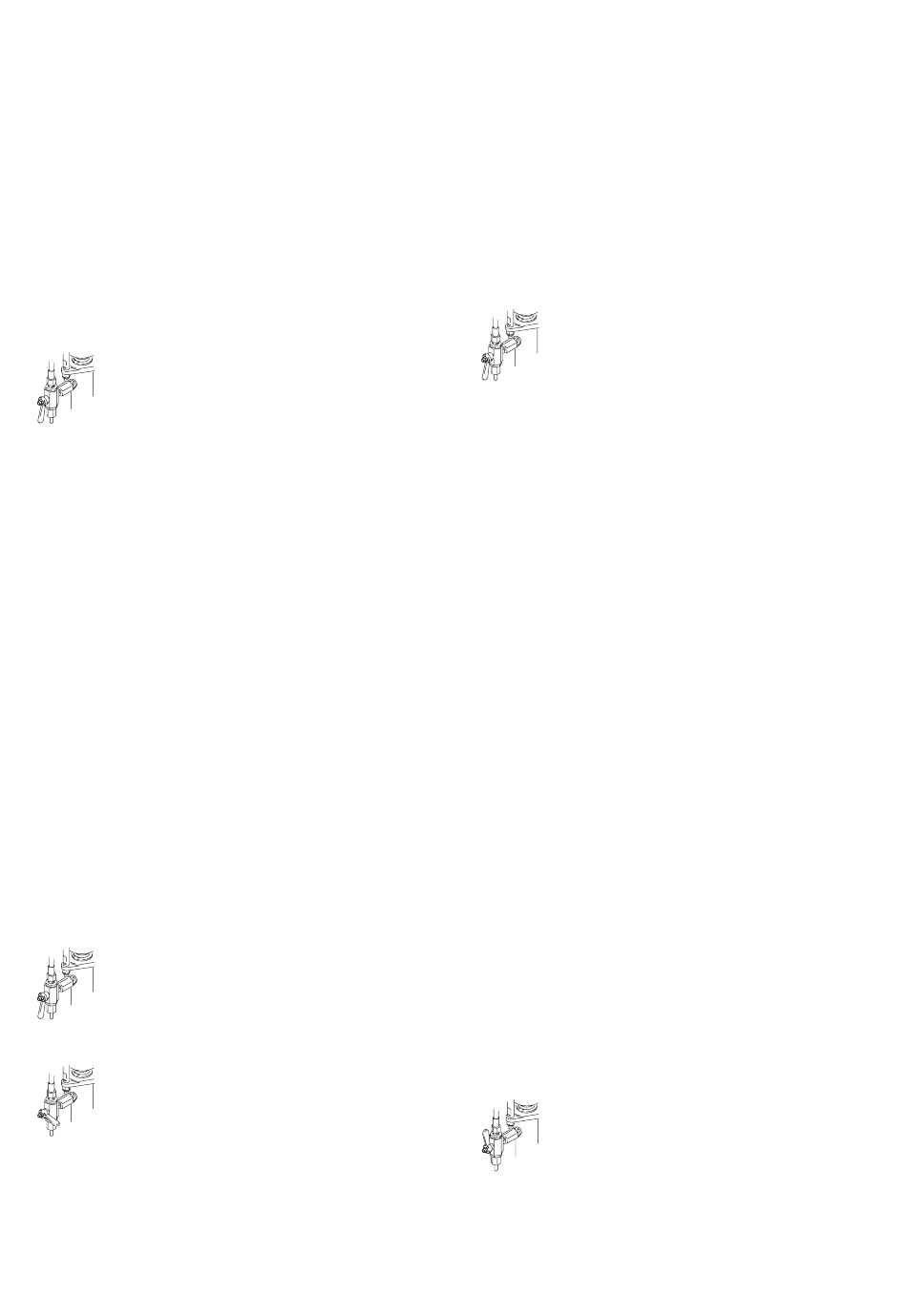

2. Stellen Sie die Probenventile (E) in die Probenposition
(nach unten).
3. Drücken Sie die Pumpentest-Taste (PT). Die Pumpen
führen drei Pumpzyklen in der Reihenfolge (A, B, C)
durch und extrudieren dabei jeweils eine Materialmenge
von 108 ml. Diese Funktion stoppt automatisch, nach-
dem alle Pumpen, die auf einen höheren Wert als 0 (null)
eingestellt sind, ihren Zyklus ausgeführt haben.
HINWEIS: Wenn das Mischverhältnis einer Pumpe auf 0
(null) gestellt ist, arbeitet sie nicht.
4. Überprüfen Sie die Materialpegel in den einzelnen
Behältern. Wenn die von den Pumpen ausgestoßenen
Materialmengen gleich sind, arbeiten die Pumpen richtig.
Wenn die Materialmengen unterschiedlich sind, lesen
Sie bitte im Abschnitt Fehlersuche im System auf Seite
39 nach.
Chargen-Extrusion
Mit der Chargen-Extrusion können Sie ein Gesamtvolumen
von 237 ml Material mit dem voreingestellten Mischverhältnis
extrudieren. Diese Funktion eignet sich besonders gut
für kleinere Arbeiten und Ausbesserungen mit einer
Becherpistole.
1. Stellen Sie einen Becher (M) mit einem Fassungs-
vermögen von mindestens 500 ml unter das Proben-
ventil (E) der Pumpe A.
2. Stellen Sie das Probenventil der Pumpe A in die Proben-
position (nach unten),
und schalten Sie die Probenventile der anderen Pumpen
aus (horizontal).
3. Stellen Sie den Luftregler (H) der Pumpe auf höchstens
0,1 MPa (1 bar) ein.
26 309106

Vorbereitung

4. Drücken Sie die Chargen-Extrusionstaste (BD).
Die Taste für den unabhängigen Betrieb der Pumpe A
leuchtet auf. Öffnen Sie langsam den Pumpenluftregler
(H), bis die Pumpe anläuft.
Nachdem die Pumpe A ihren Extrusionszyklus beendet
hat, wird die nächste Pumpe aktiviert, was durch das
Licht für den unabhängigen Pumpenlauf angezeigt wird.
Verringern Sie den Luftdruck, stellen Sie den Behälter
unter das entsprechende Probenventil, und stellen Sie
das Ventil auf Probe (nach unten).
Die Pumpen werden in der Reihenfolge (A, B, C) aktiviert
und extrudieren Material in jenem Mischverhältnis, das
über die Mischverhältnis-Wählscheiben eingestellt
wurde. Überprüfen Sie den Pegelstand in den Behältern
(wenn separate Behälter verwendet werden). Wenn die
Materialmengen unterschiedlich sind, lesen Sie bitte im
Abschnitt Fehlersuche auf Seite 34 nach.
HINWEIS: Wenn das Mischverhältnis einer Pumpe auf 0
5. Diese Funktion stoppt automatisch, nachdem alle Pum-
pen, die auf mehr als 0 (null) gestellt sind, ihren Zyklus
ausgeführt haben.
HINWEIS: Wenn diese Funktion manuell gestoppt wird,
6. Geben Sie das gemischte Material in einen Druck-
behälter oder ein anderes Applikationsgerät und
tragen Sie es auf das Werkstück auf.
HINWEIS: Wenn Sie weitere Chargen extrudieren möchten,
7. Bevor Sie mit dem Normalbetrieb beginnen, stellen Sie
die Probenventile (E) in die Spritzposition (nach oben).
(null) gestellt ist, arbeitet sie nicht.
besteht die Möglichkeit, daß die Extrusion nicht
im richtigen Mischverhältnis erfolgte.
wiederholen Sie die Schritte 1 bis 6.
