Demo-Fahrgestell zusammenbauen

1. Montieren Sie die Räder (6e) und Rollen (6k) wie in
Abb. 5 dargestellt am Bodenteil (6a).
2. Montieren Sie die Rahmenteile (6b und 6c) exakt wie
in der Abbildung dargestellt. Befestigen Sie die Rahmen-
teile (6b und 6c) mit den Stiften (6m) an den Bolzen des
Bodenteils.
VORSICHT
Um ein Umkippen zu verhindern, muß sich der abgewin-
kelte Rahmen (6c) über den großen Rädern (6e) befinden.
Um ein Umkippen zu vermeiden, muß sich der abgewinkelte
1
Rahmen über den großen Rädern (6e) befinden.
6e
6f
6g

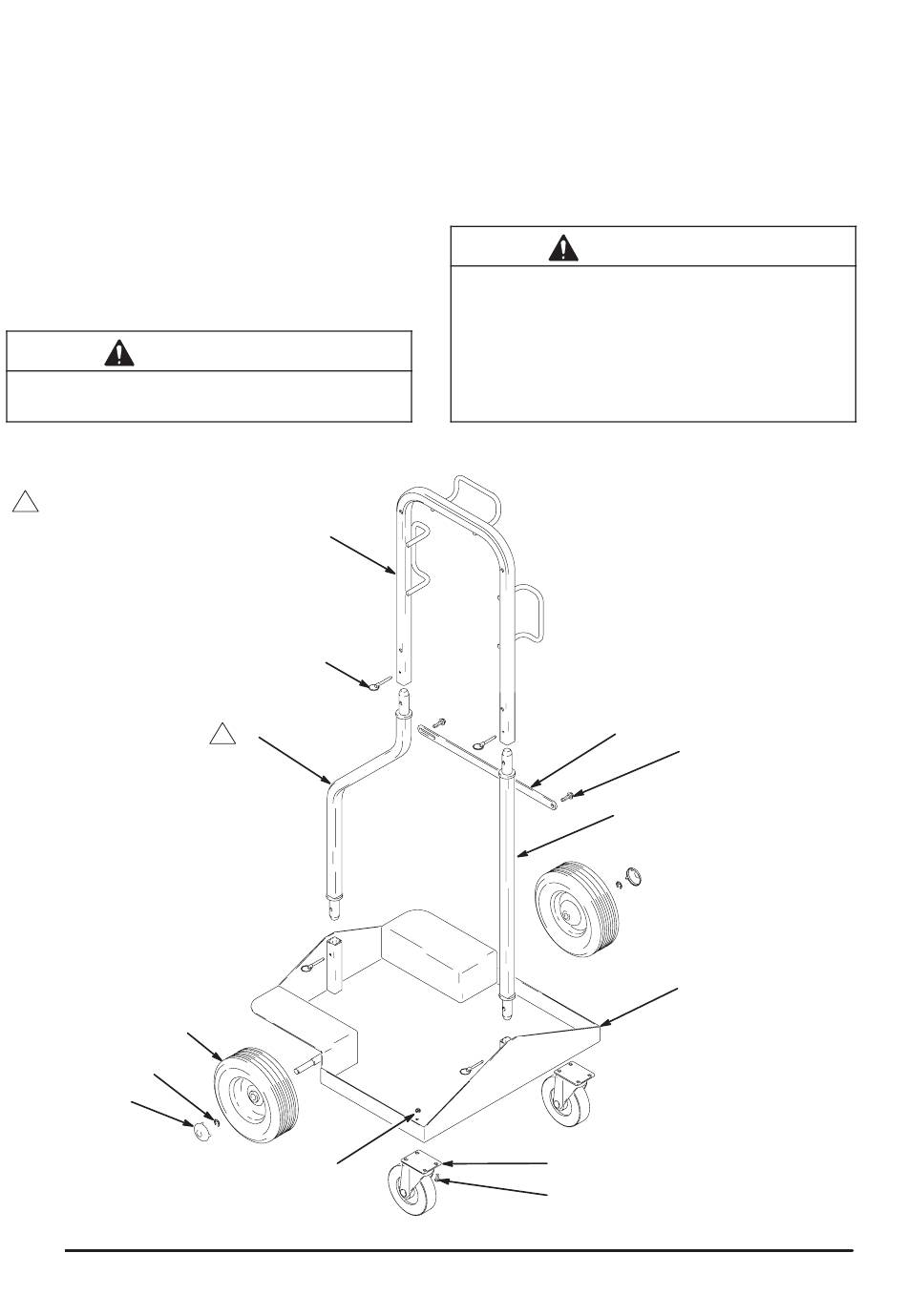

Abb. 5
14 309106
Installation
6d
6m
6c
1
6j
3. Installieren Sie die Stützstange (6s) und die Schrauben
(6t).
4. Montieren Sie den oberen Rahmen (6d) und befestigen
Sie ihn mit den Stiften (6m).
VORSICHT
Um ein Umkippen zu verhindern, muß das Fahrgestell auf
einer flachen und ebenen Oberfläche stehen. Bewegen
Sie das Fahrgestell beim Transport so langsam, daß
Sie sofort auf eventuelle Hindernisse am Boden rea-
gieren können. Fahren Sie mit dem Fahrgestell nicht
auf Oberflächen mit einem Gefälle von mehr als 10_.
Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu
Verletzungen oder Beschädigungen des Geräts führen.
6k
6h
6s
6t
6b
6a
