Typische Installation, Mit Zirkulation - Graco Reactor H-25 Betriebsanleitung

Typische Installation, mit Zirkulation

Legende für A . 1
BB
A Reactor Dosiergerät
B Beheizter Schlauch
C Materialtemperatursensor (FTS)
D Beheizter Wippend-Schlauch
E Fusion Spritzpistole
F Luftzufuhrschlauch für Pistole
G Luftzufuhrleitung der Zufuhrpumpe
J Materialzufuhrleitungen
Detailansicht Zufuhr
Seite A
K
G
A
F
B

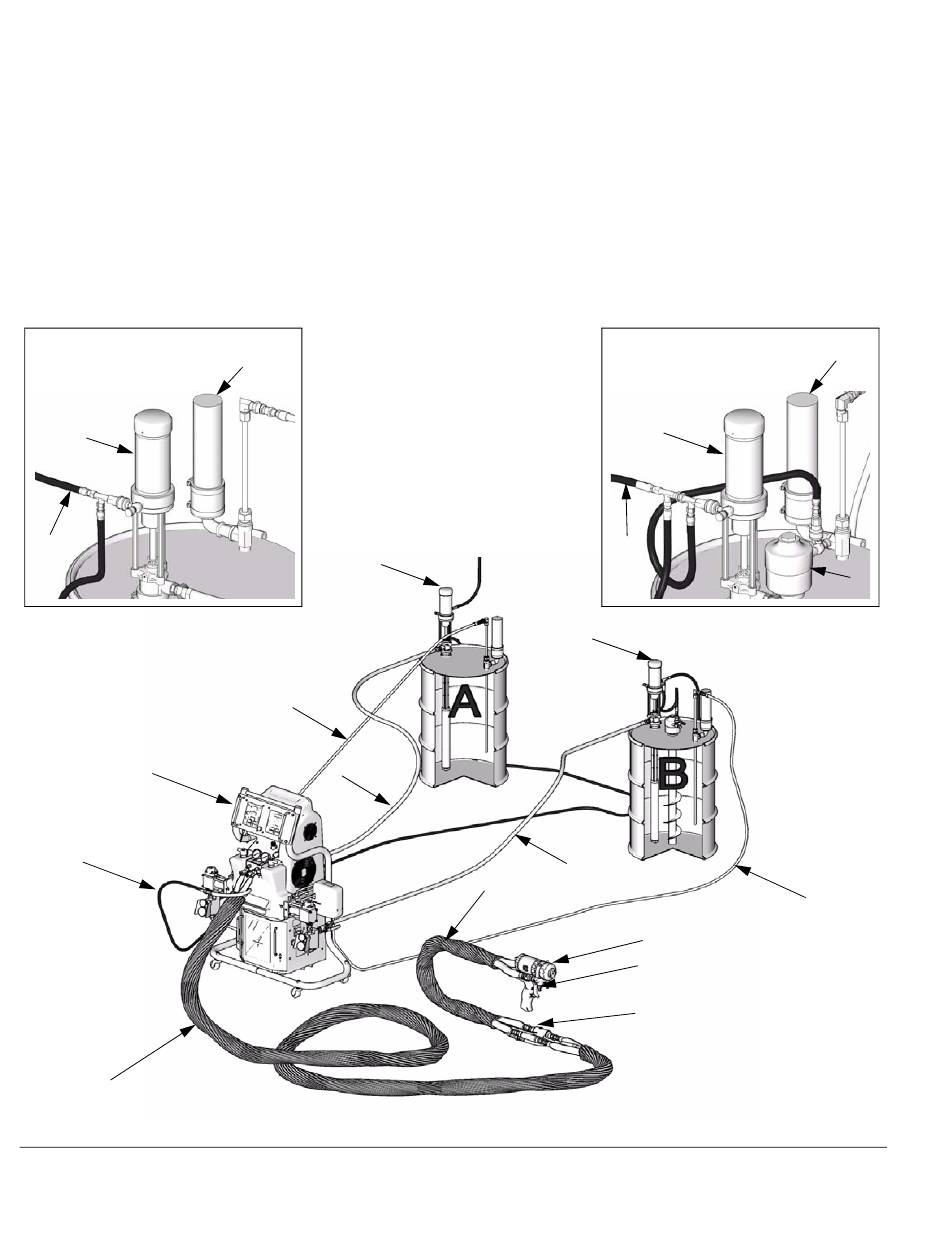

A . 1: Typische Installation, mit Zirkulation
BB
8
M
K
R
J
Typische Installation, mit Zirkulation
K Zufuhrpumpen
L Rührwerk
M Trockner
P Pistolen-Materialverteiler
(Komponente der Fusion-Pistole)
R Zirkulierleitungen
Detailansicht Zufuhr
Seite B
G
K
J
D
E
P
C*
* Zur besseren Verständlichkeit
abgebildet. Beim Betrieb mit
Band umwickeln.
K
R
ti10388a
311722C
M
L
