Installation

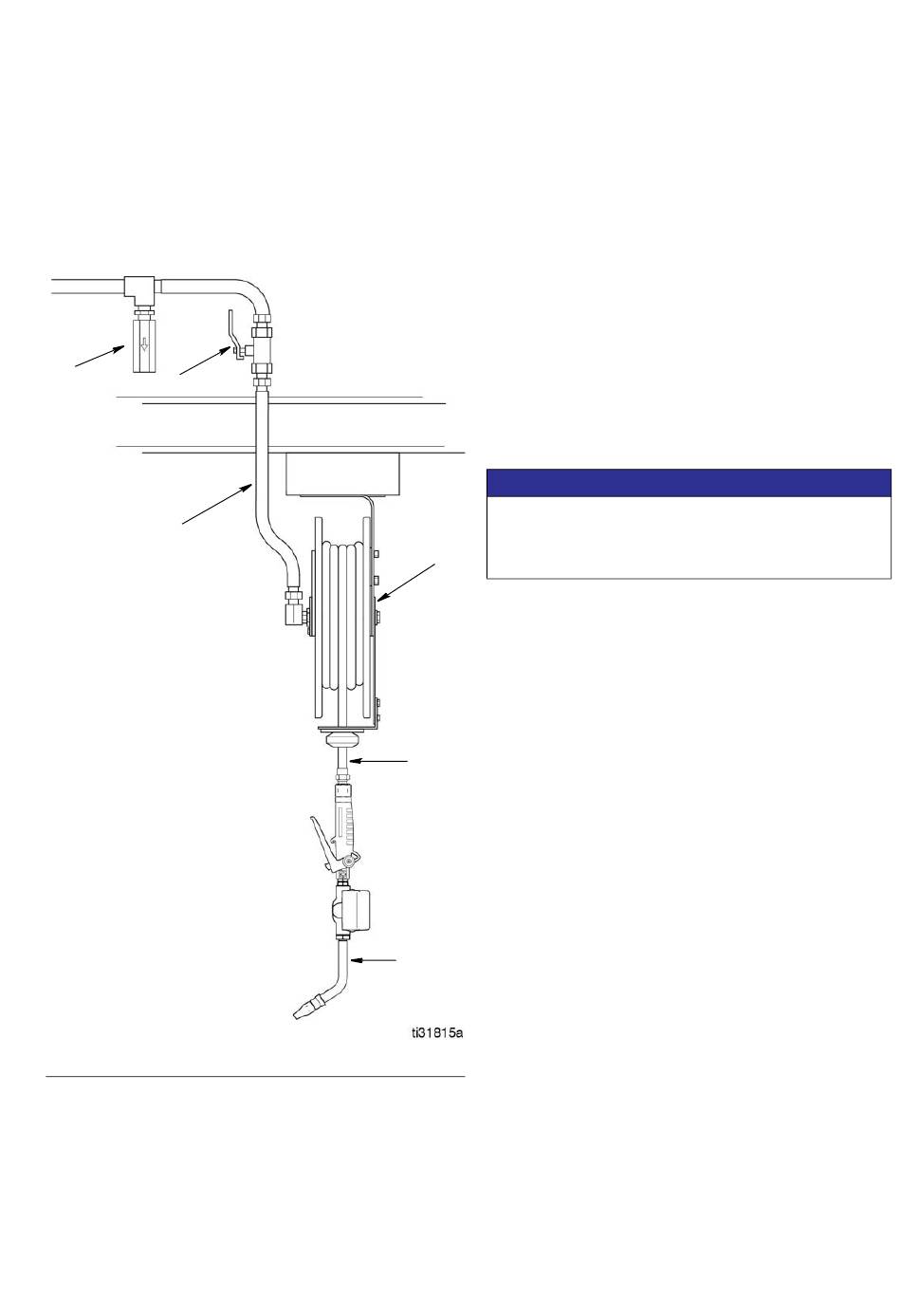

Typische Installation: Modelle EM8 und EM20

Die in A . 1 gezeigte typische Installation ist nur eine Richtlinie. Bei den dargestellten Komponenten handelt es sich
BB
um typische Komponenten, die kein vollständiges Systemdesign bilden.; Kontaktieren Sie Ihren Graco-Händler zwecks
Unterstützung bei der Planung eines Systems, welches Ihren Anforderungen gerecht wird. Dosierventile können auch
auf einer Konsole installiert werden.
F
B
D
A . 1
BB
3A7038J
Zeichenerklärung:
A Dosiertes Dosierventil EM8 oder EM20
B Materialabsperrventil – Schlauchaufroller
C Schlauch
D Materialeinlassschlauch zum Schlauchaufroller
E Schlauchaufroller
F Thermoventilsatz (erforderlich). Artikel-Nr. 237904.
(nachgeschaltet zur Pumpe installieren)
Vor dem Einbau des Geräts in der Anlage die Leitungen
gründlich durchspülen, um eine Verunreinigung und somit
eine Beschädigung oder Funktionsstörung der Ausrüstung
E
zu vermeiden. Siehe Spülvorgang, Seite 8.
C
A
Installation
ACHTUNG
5
