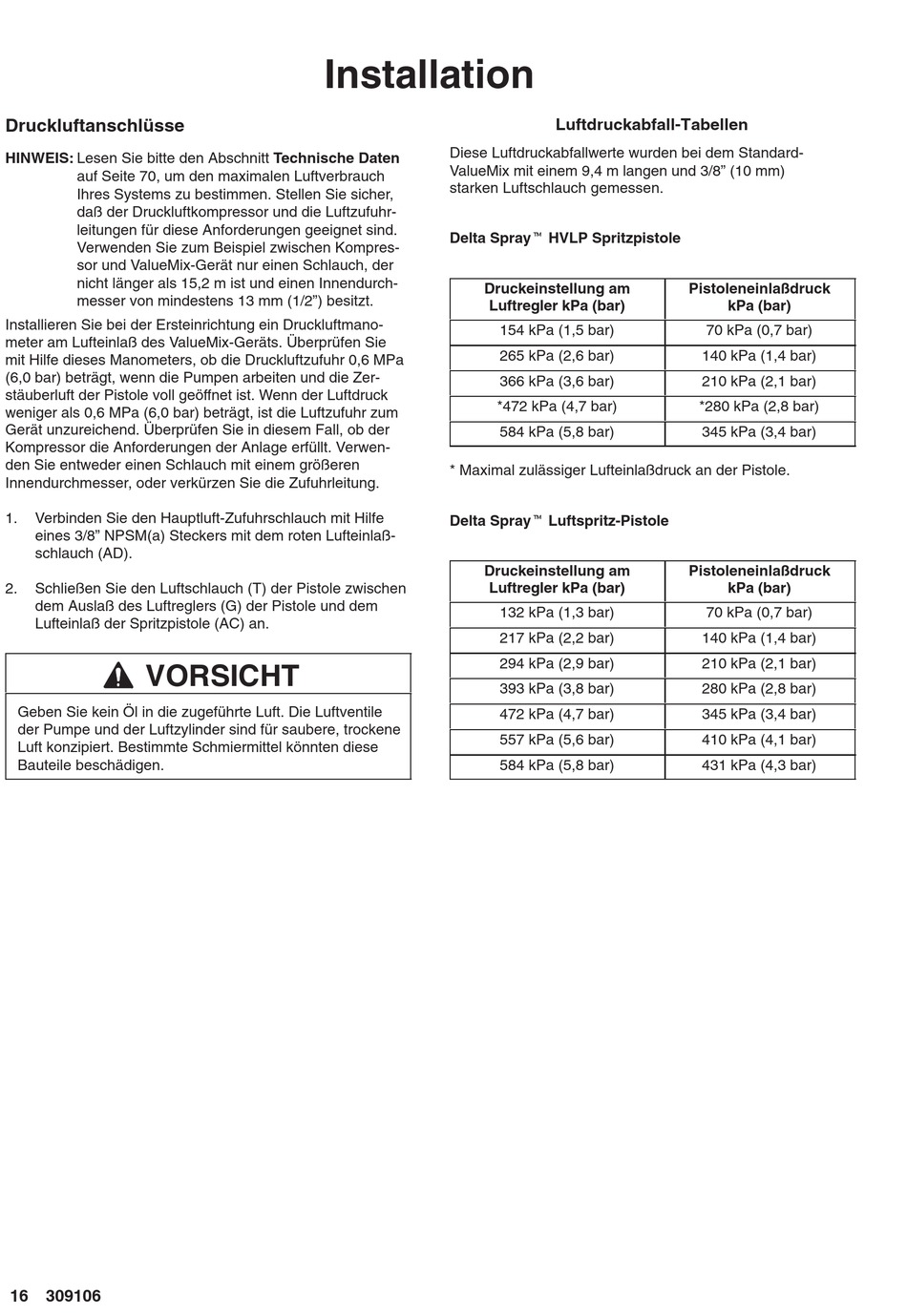

Graco ValueMix Betriebsanleitung Seite 16

Druckluftanschlüsse
HINWEIS: Lesen Sie bitte den Abschnitt Technische Daten
auf Seite 70, um den maximalen Luftverbrauch
Ihres Systems zu bestimmen. Stellen Sie sicher,
daß der Druckluftkompressor und die Luftzufuhr-
leitungen für diese Anforderungen geeignet sind.
Verwenden Sie zum Beispiel zwischen Kompres-
sor und ValueMix-Gerät nur einen Schlauch, der
nicht länger als 15,2 m ist und einen Innendurch-
messer von mindestens 13 mm (1/2") besitzt.
Installieren Sie bei der Ersteinrichtung ein Druckluftmano-
meter am Lufteinlaß des ValueMix-Geräts. Überprüfen Sie
mit Hilfe dieses Manometers, ob die Druckluftzufuhr 0,6 MPa
(6,0 bar) beträgt, wenn die Pumpen arbeiten und die Zer-
stäuberluft der Pistole voll geöffnet ist. Wenn der Luftdruck
weniger als 0,6 MPa (6,0 bar) beträgt, ist die Luftzufuhr zum
Gerät unzureichend. Überprüfen Sie in diesem Fall, ob der
Kompressor die Anforderungen der Anlage erfüllt. Verwen-
den Sie entweder einen Schlauch mit einem größeren
Innendurchmesser, oder verkürzen Sie die Zufuhrleitung.
1. Verbinden Sie den Hauptluft-Zufuhrschlauch mit Hilfe
eines 3/8" NPSM(a) Steckers mit dem roten Lufteinlaß-
schlauch (AD).
2. Schließen Sie den Luftschlauch (T) der Pistole zwischen
dem Auslaß des Luftreglers (G) der Pistole und dem
Lufteinlaß der Spritzpistole (AC) an.
VORSICHT
Geben Sie kein Öl in die zugeführte Luft. Die Luftventile
der Pumpe und der Luftzylinder sind für saubere, trockene
Luft konzipiert. Bestimmte Schmiermittel könnten diese
Bauteile beschädigen.
16 309106
Installation
Diese Luftdruckabfallwerte wurden bei dem Standard-
ValueMix mit einem 9,4 m langen und 3/8" (10 mm)
starken Luftschlauch gemessen.
Delta Sprayt HVLP Spritzpistole
Druckeinstellung am
Luftregler kPa (bar)
* Maximal zulässiger Lufteinlaßdruck an der Pistole.
Delta Sprayt Luftspritz-Pistole
Druckeinstellung am
Luftregler kPa (bar)
Luftdruckabfall-Tabellen
154 kPa (1,5 bar)
265 kPa (2,6 bar)
366 kPa (3,6 bar)
*472 kPa (4,7 bar)
584 kPa (5,8 bar)
132 kPa (1,3 bar)
217 kPa (2,2 bar)
294 kPa (2,9 bar)
393 kPa (3,8 bar)
472 kPa (4,7 bar)
557 kPa (5,6 bar)
584 kPa (5,8 bar)
Pistoleneinlaßdruck
kPa (bar)
70 kPa (0,7 bar)
140 kPa (1,4 bar)
210 kPa (2,1 bar)
*280 kPa (2,8 bar)
345 kPa (3,4 bar)
Pistoleneinlaßdruck
kPa (bar)
70 kPa (0,7 bar)
140 kPa (1,4 bar)
210 kPa (2,1 bar)
280 kPa (2,8 bar)
345 kPa (3,4 bar)
410 kPa (4,1 bar)
431 kPa (4,3 bar)
