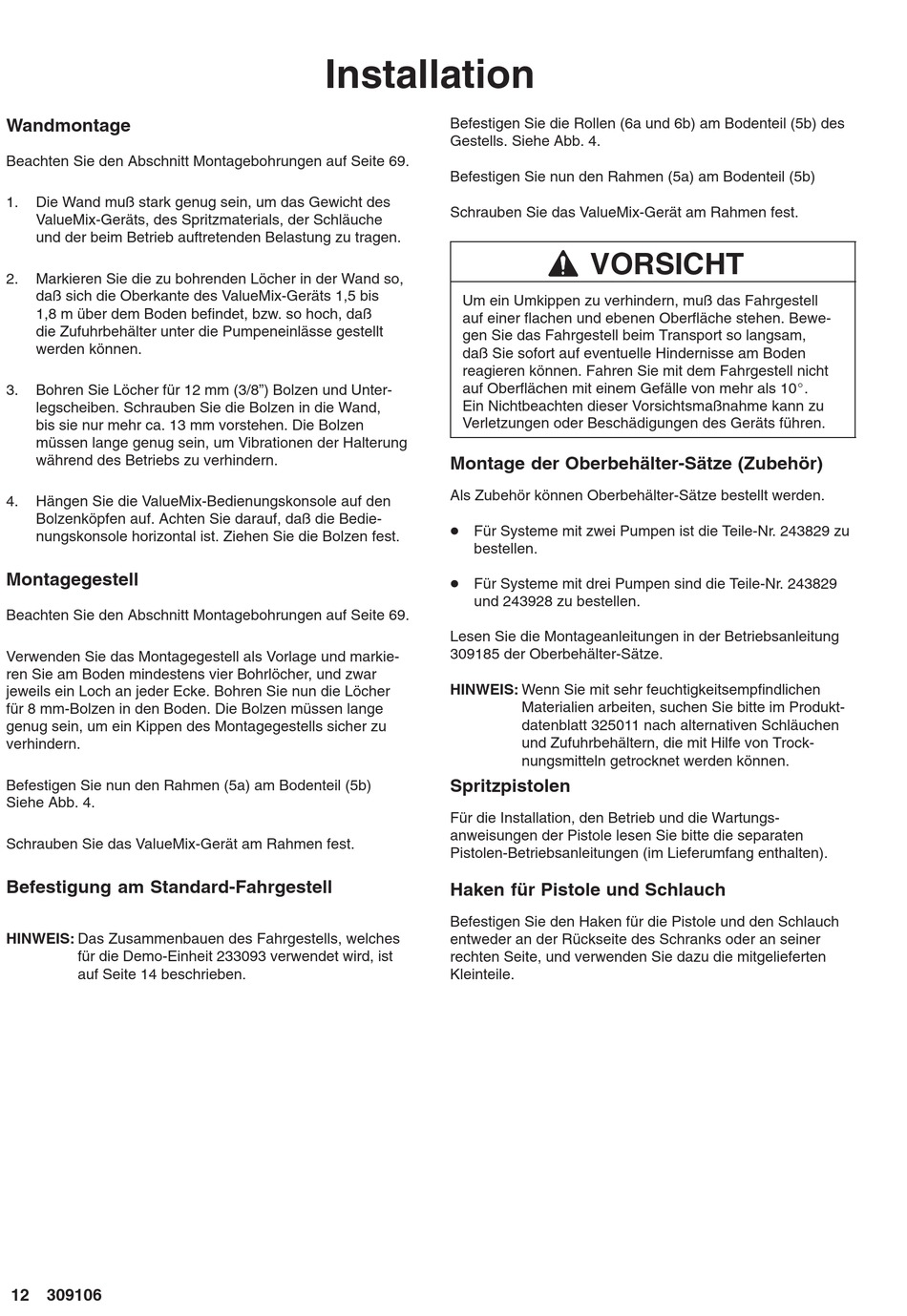

Wandmontage
Beachten Sie den Abschnitt Montagebohrungen auf Seite 69.
1. Die Wand muß stark genug sein, um das Gewicht des
ValueMix-Geräts, des Spritzmaterials, der Schläuche
und der beim Betrieb auftretenden Belastung zu tragen.
2. Markieren Sie die zu bohrenden Löcher in der Wand so,
daß sich die Oberkante des ValueMix-Geräts 1,5 bis
1,8 m über dem Boden befindet, bzw. so hoch, daß
die Zufuhrbehälter unter die Pumpeneinlässe gestellt
werden können.
3. Bohren Sie Löcher für 12 mm (3/8") Bolzen und Unter-
legscheiben. Schrauben Sie die Bolzen in die Wand,
bis sie nur mehr ca. 13 mm vorstehen. Die Bolzen
müssen lange genug sein, um Vibrationen der Halterung
während des Betriebs zu verhindern.
4. Hängen Sie die ValueMix-Bedienungskonsole auf den
Bolzenköpfen auf. Achten Sie darauf, daß die Bedie-
nungskonsole horizontal ist. Ziehen Sie die Bolzen fest.
Montagegestell
Beachten Sie den Abschnitt Montagebohrungen auf Seite 69.
Verwenden Sie das Montagegestell als Vorlage und markie-
ren Sie am Boden mindestens vier Bohrlöcher, und zwar
jeweils ein Loch an jeder Ecke. Bohren Sie nun die Löcher
für 8 mm-Bolzen in den Boden. Die Bolzen müssen lange
genug sein, um ein Kippen des Montagegestells sicher zu
verhindern.
Befestigen Sie nun den Rahmen (5a) am Bodenteil (5b)
Siehe Abb. 4.
Schrauben Sie das ValueMix-Gerät am Rahmen fest.
Befestigung am Standard-Fahrgestell
HINWEIS: Das Zusammenbauen des Fahrgestells, welches
für die Demo-Einheit 233093 verwendet wird, ist
auf Seite 14 beschrieben.
12 309106
Installation
Befestigen Sie die Rollen (6a und 6b) am Bodenteil (5b) des
Gestells. Siehe Abb. 4.
Befestigen Sie nun den Rahmen (5a) am Bodenteil (5b)
Schrauben Sie das ValueMix-Gerät am Rahmen fest.
Um ein Umkippen zu verhindern, muß das Fahrgestell
auf einer flachen und ebenen Oberfläche stehen. Bewe-
gen Sie das Fahrgestell beim Transport so langsam,
daß Sie sofort auf eventuelle Hindernisse am Boden
reagieren können. Fahren Sie mit dem Fahrgestell nicht
auf Oberflächen mit einem Gefälle von mehr als 10_.
Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu
Verletzungen oder Beschädigungen des Geräts führen.
Montage der Oberbehälter-Sätze (Zubehör)
Als Zubehör können Oberbehälter-Sätze bestellt werden.
D Für Systeme mit zwei Pumpen ist die Teile-Nr. 243829 zu
bestellen.
D Für Systeme mit drei Pumpen sind die Teile-Nr. 243829
und 243928 zu bestellen.
Lesen Sie die Montageanleitungen in der Betriebsanleitung
309185 der Oberbehälter-Sätze.
HINWEIS: Wenn Sie mit sehr feuchtigkeitsempfindlichen
Spritzpistolen
Für die Installation, den Betrieb und die Wartungs-
anweisungen der Pistole lesen Sie bitte die separaten
Pistolen-Betriebsanleitungen (im Lieferumfang enthalten).
Haken für Pistole und Schlauch
Befestigen Sie den Haken für die Pistole und den Schlauch
entweder an der Rückseite des Schranks oder an seiner
rechten Seite, und verwenden Sie dazu die mitgelieferten
Kleinteile.
VORSICHT
Materialien arbeiten, suchen Sie bitte im Produkt-
datenblatt 325011 nach alternativen Schläuchen
und Zufuhrbehältern, die mit Hilfe von Trock-
nungsmitteln getrocknet werden können.
