Bedienungselemente - Graco ValueMix Betriebsanleitung

Mischverhältnis-Wählscheiben
Mit den Mischverhältnis-Wählscheiben (RA, RB, RC) wird
das Mischverhältnis für die Komponenten A, B und C
eingestellt. Die Wählscheibe RC ist bei einem Zwei-
Komponenten-ValueMix deaktiviert und muß auf 0 (null)
gestellt werden. Siehe Seite 23.
HINWEIS: Wenn das Mischverhältnis einer Pumpe auf 0
(null) gestellt ist, arbeitet sie nicht.
Mischverhältnis-Verriegelung (Zubehör)
Der Zubehörsatz 243824 für die Mischverhältnisverriegelung
kann separat bestellt werden. Er enthält einen Elektronik-
schalter, der Änderungen an einem eingestellten Misch-
verhältnis verhindert. Wenn das Mischverhältnis geändert
werden soll, müssen Sie den Schalter in die Entriegelungs-
position drehen .
Wenn das Mischverhältnis verändert wird, während sich
der Schalter in der verriegelten Position befindet , wird
ein Mischverhältnisfehler gemeldet, und das System wird
abgeschaltet. Stellen Sie in einem solchen Fall wieder das
ursprüngliche Mischverhältnis ein, drücken Sie die STOP-
Taste, um die Fehlermeldung zu löschen, und setzen Sie
die Arbeiten fort.

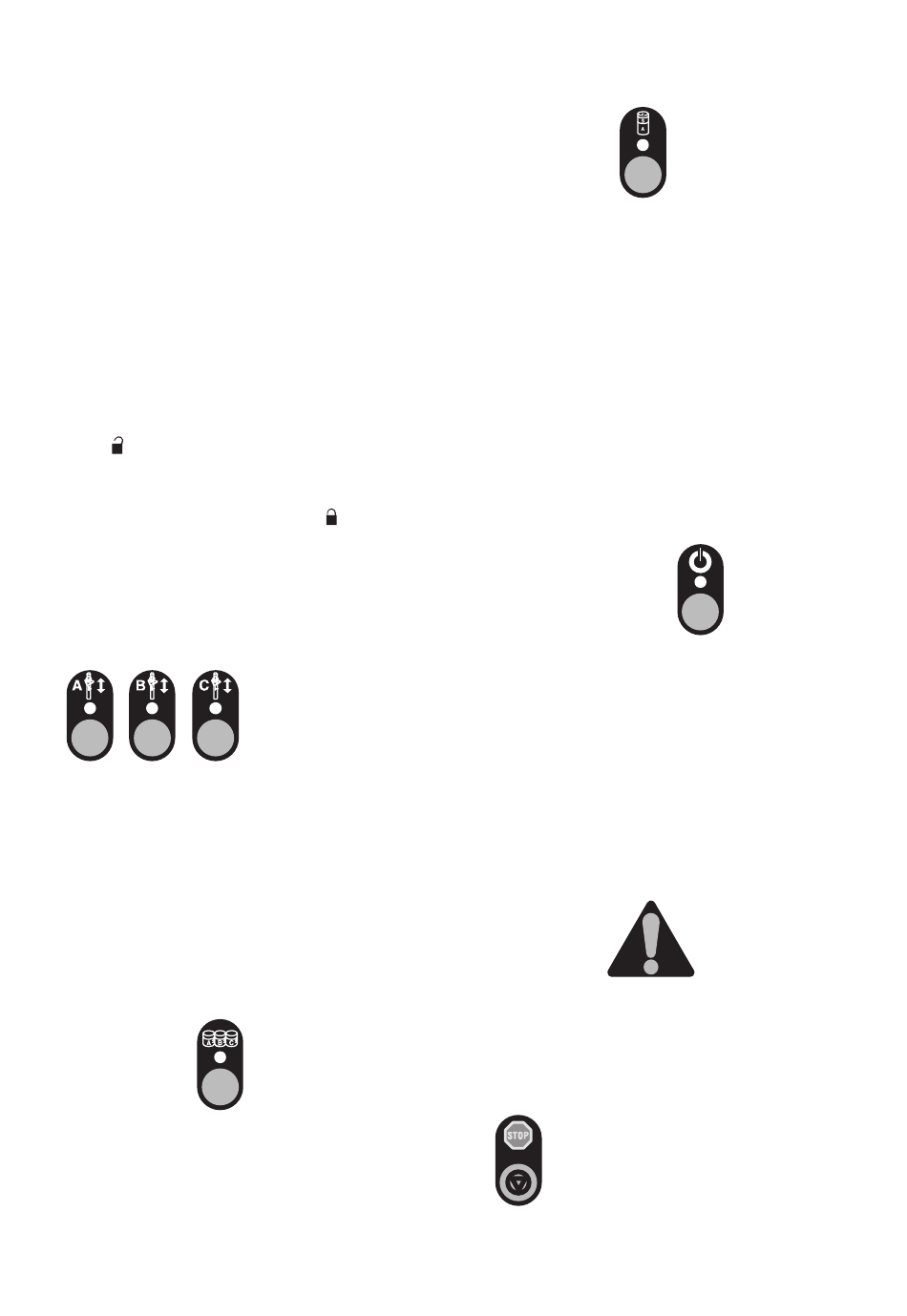

Tasten für unabhängigen Pumpen-
betrieb
Mit Hilfe der Tasten (PA, PB und PC) kann jede Pumpe
zum Entlüften und Spülen einzeln eingeschaltet werden.
Wenn eine dieser Tasten gedrückt wird, leuchtet deren LED
auf.
Bei einem Zwei-Komponenten-ValueMix ist die Taste PC
außer Betrieb.
Es kann jeweils nur eine dieser Tasten aktiv sein.
Taste für Pumpentest
Die Taste für den Pumpentest schaltet die Pumpen in der
Reihenfolge (A, B, C) nacheinander für 3 Pumpenzyklen ein.
Beim Extrudieren durch die Probenventile (siehe Seite 20)
in separate Behälter kann dieser Vorgang dazu verwendet
werden, die Funktionsfähigkeit der Mechanik und der Elek-
tronik des Systems zu überprüfen. Wenn die Taste für den
Pumpentest gedrückt wird, leuchtet sowohl die LED der Taste
als auch die LED der momentan aktiven Pumpe auf.
18 309106

Bedienungselemente

Chargen-Extrusion
Drücken Sie die Chargen-Extrusionstaste (BD), um ein
Gesamtvolumen von 237 ml im richtigen Mischverhältnis
zu extrudieren. Diese Funktion kann für kleinere Arbeiten
oder Ausbesserungsarbeiten verwendet werden. Die
Pumpen werden in der Reihenfolge (A, B, C) aktiviert
und extrudieren Material in jenem Mischverhältnis, das
über die Mischverhältnis-Wählscheiben eingestellt wurde.
Wenn die Chargen-Extrusionstaste gedrückt wird, leuchtet
sowohl die LED der Taste als auch die LED der momentan
aktiven Pumpe auf.
Um diese Funktion manuell zu stoppen, drücken Sie noch
einmal diese Taste.
HINWEIS: Wenn diese Funktion manuell gestoppt wird,
besteht die Möglichkeit, daß die Extrusion nicht
im richtigen Mischverhältnis erfolgte.
Taste für Betrieb/Spritzen
Drücken Sie für einen Normalbetrieb die Taste für Betrieb/
Spritzen (RS). Wenn die Taste für Betrieb/Spritzen gedrückt
wird, leuchtet sowohl die LED der Taste als auch die LED der
momentan aktiven Pumpe auf.
Die Pumpen werden in der Reihenfolge (A, B, C) aktiviert und
extrudieren Material in jenem Mischverhältnis, das über die
Mischverhältnis-Wählscheiben eingestellt wurde.
HINWEIS: Wenn das Mischverhältnis einer Pumpe auf 0
(null) gestellt ist, arbeitet sie nicht.
Um diese Funktion zu stoppen, drücken Sie noch einmal
diese Taste.
Fehlercodesignal
Die ValueMix Fehlercodesignal-LED (ER) blinkt in unter-
schiedlicher Reihenfolge auf, wenn das ValueMix-Gerät
eine von sechs möglichen Fehlerbedingungen erkennt.
Eine Erklärung der Fehlercodes sowie empfohlene
Korrekturmaßnahmen sind im Abschnitt Fehlersuche
mit Fehlercodes auf Seite 34 beschrieben.
Stop
Drücken Sie die STOP-Taste (ST), um die momentan
aktuelle Funktion zu unterbrechen und einen aufgetretenen
Fehlercode zu löschen.
