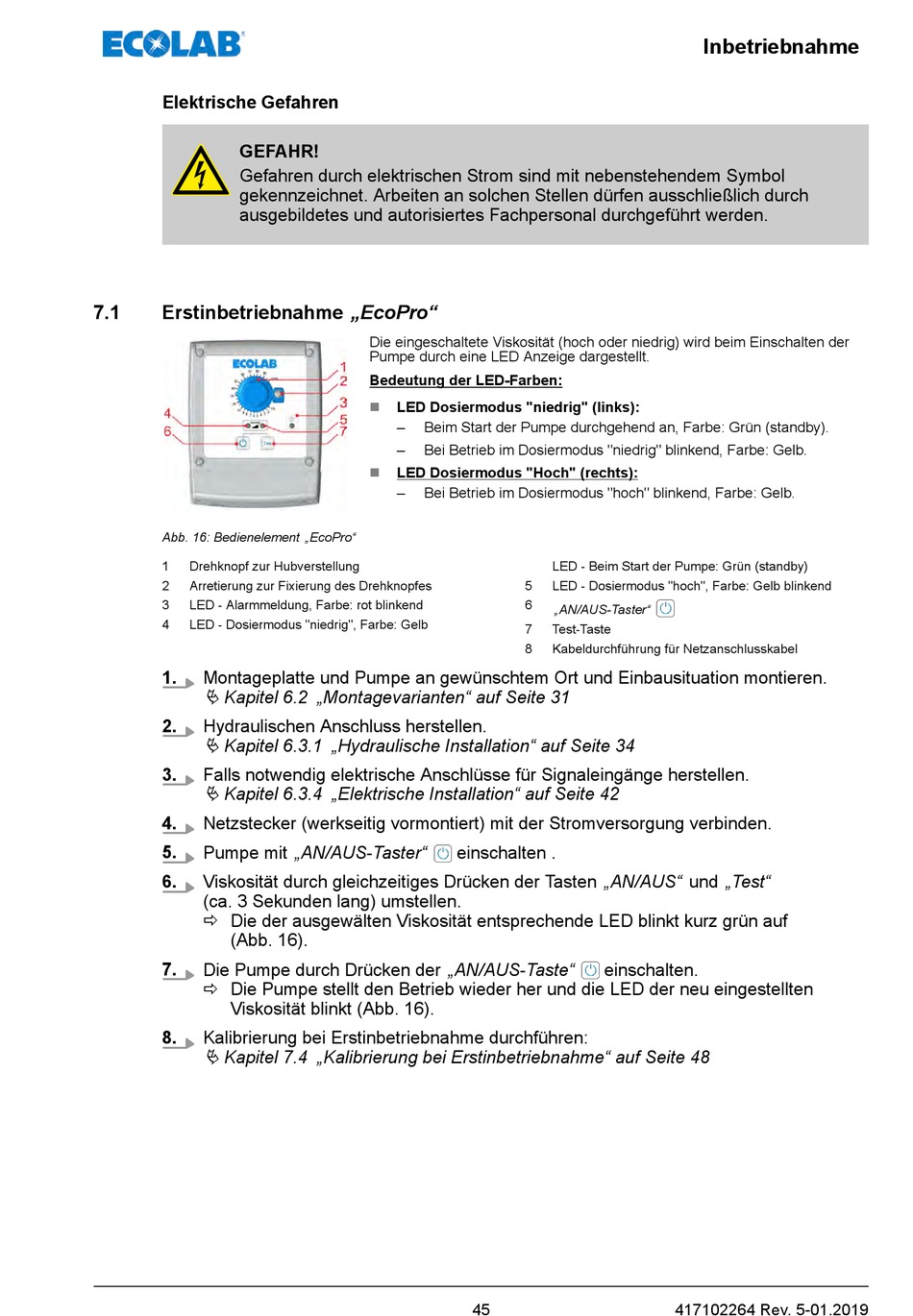

Elektrische Gefahren

GEFAHR!
Gefahren durch elektrischen Strom sind mit nebenstehendem Symbol
gekennzeichnet. Arbeiten an solchen Stellen dürfen ausschließlich durch
ausgebildetes und autorisiertes Fachpersonal durchgeführt werden.
7.1 Erstinbetriebnahme „EcoPro"
Abb. 16: Bedienelement „EcoPro"
1 Drehknopf zur Hubverstellung
2 Arretierung zur Fixierung des Drehknopfes
3 LED - Alarmmeldung, Farbe: rot blinkend
4 LED - Dosiermodus "niedrig", Farbe: Gelb
1. Montageplatte und Pumpe an gewünschtem Ort und Einbausituation montieren.
Ä Kapitel 6.2 „Montagevarianten" auf Seite 31
2. Hydraulischen Anschluss herstellen.
Ä Kapitel 6.3.1 „Hydraulische Installation" auf Seite 34
3. Falls notwendig elektrische Anschlüsse für Signaleingänge herstellen.
Ä Kapitel 6.3.4 „Elektrische Installation" auf Seite 42
4. Netzstecker (werkseitig vormontiert) mit der Stromversorgung verbinden.
5.
Pumpe mit „AN/AUS-Taster"
6. Viskosität durch gleichzeitiges Drücken der Tasten „AN/AUS" und „Test"
(ca. 3 Sekunden lang) umstellen.
ð Die der ausgewälten Viskosität entsprechende LED blinkt kurz grün auf
(Abb. 16).
7.
Die Pumpe durch Drücken der „AN/AUS-Taste"
ð Die Pumpe stellt den Betrieb wieder her und die LED der neu eingestellten
Viskosität blinkt (Abb. 16).
8. Kalibrierung bei Erstinbetriebnahme durchführen:
Ä Kapitel 7.4 „Kalibrierung bei Erstinbetriebnahme" auf Seite 48
Die eingeschaltete Viskosität (hoch oder niedrig) wird beim Einschalten der
Pumpe durch eine LED Anzeige dargestellt.
Bedeutung der LED-Farben:
n LED Dosiermodus "niedrig" (links):
– Beim Start der Pumpe durchgehend an, Farbe: Grün (standby).
– Bei Betrieb im Dosiermodus "niedrig" blinkend, Farbe: Gelb.
n LED Dosiermodus "Hoch" (rechts):
– Bei Betrieb im Dosiermodus "hoch" blinkend, Farbe: Gelb.
5
6
7
8
einschalten .
45

Inbetriebnahme

LED - Beim Start der Pumpe: Grün (standby)
LED - Dosiermodus "hoch", Farbe: Gelb blinkend
„AN/AUS-Taster"
Test-Taste
Kabeldurchführung für Netzanschlusskabel
einschalten.
417102264 Rev. 5-01.2019
