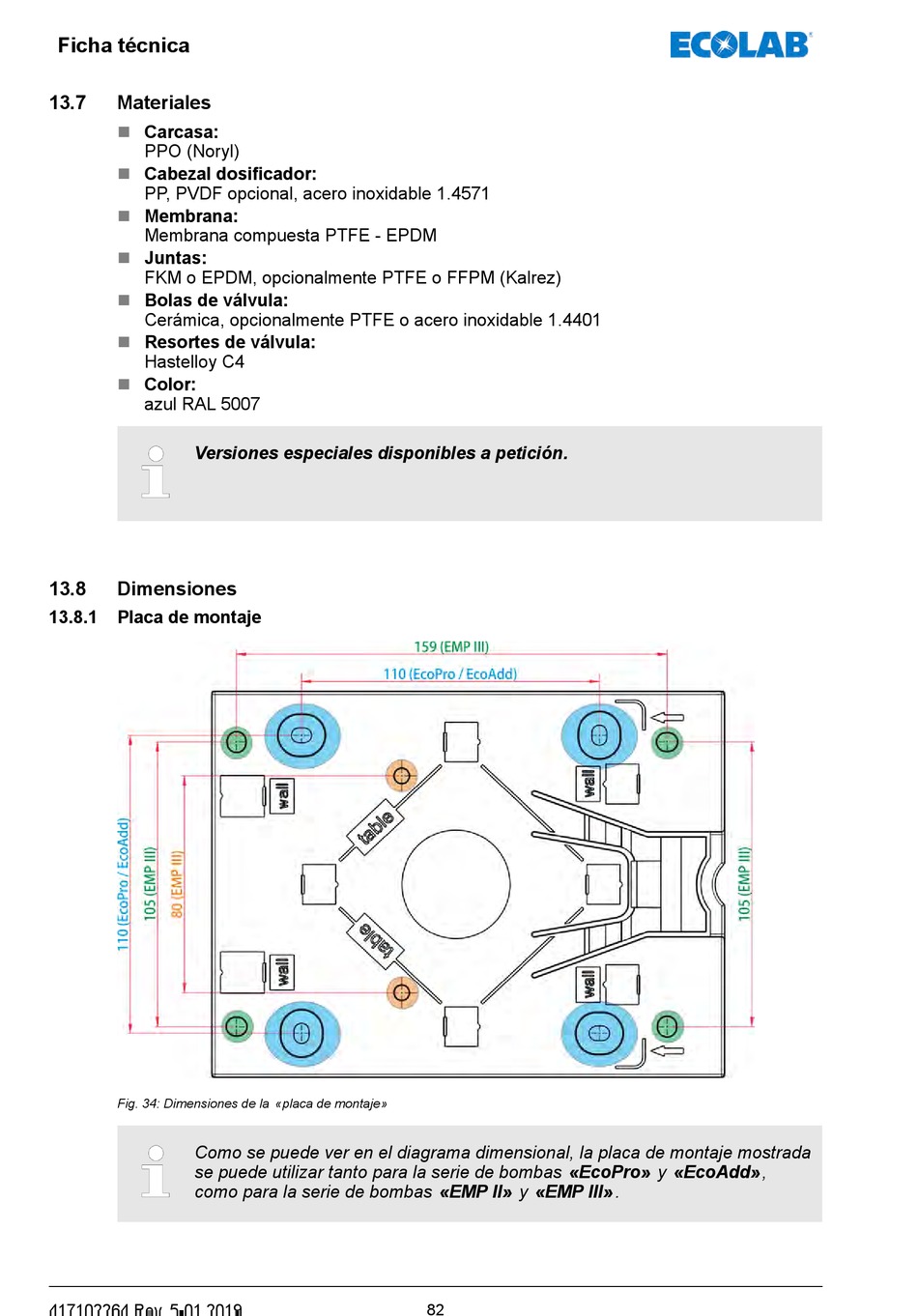

Materiales; Dimensiones; Placa De Montaje - ECOLAB EcoPro Betriebsanleitung

Ficha técnica
13.7

Materiales

n Carcasa:
PPO (Noryl)
n Cabezal dosificador:
PP, PVDF opcional, acero inoxidable 1.4571
n Membrana:
Membrana compuesta PTFE - EPDM
n Juntas:
FKM o EPDM, opcionalmente PTFE o FFPM (Kalrez)
n Bolas de válvula:
Cerámica, opcionalmente PTFE o acero inoxidable 1.4401
n Resortes de válvula:
Hastelloy C4
Color:
n
azul RAL 5007
Versiones especiales disponibles a petición.
13.8

Dimensiones

13.8.1

Placa de montaje

Fig. 34: Dimensiones de la «placa de montaje»
Como se puede ver en el diagrama dimensional, la placa de montaje mostrada
se puede utilizar tanto para la serie de bombas «EcoPro» y «EcoAdd» ,
como para la serie de bombas «EMP II» y «EMP III» .
417102264 Rev. 5-01.2019 82
