9.8 Tête de pompe 30 l/h et 50 l/h

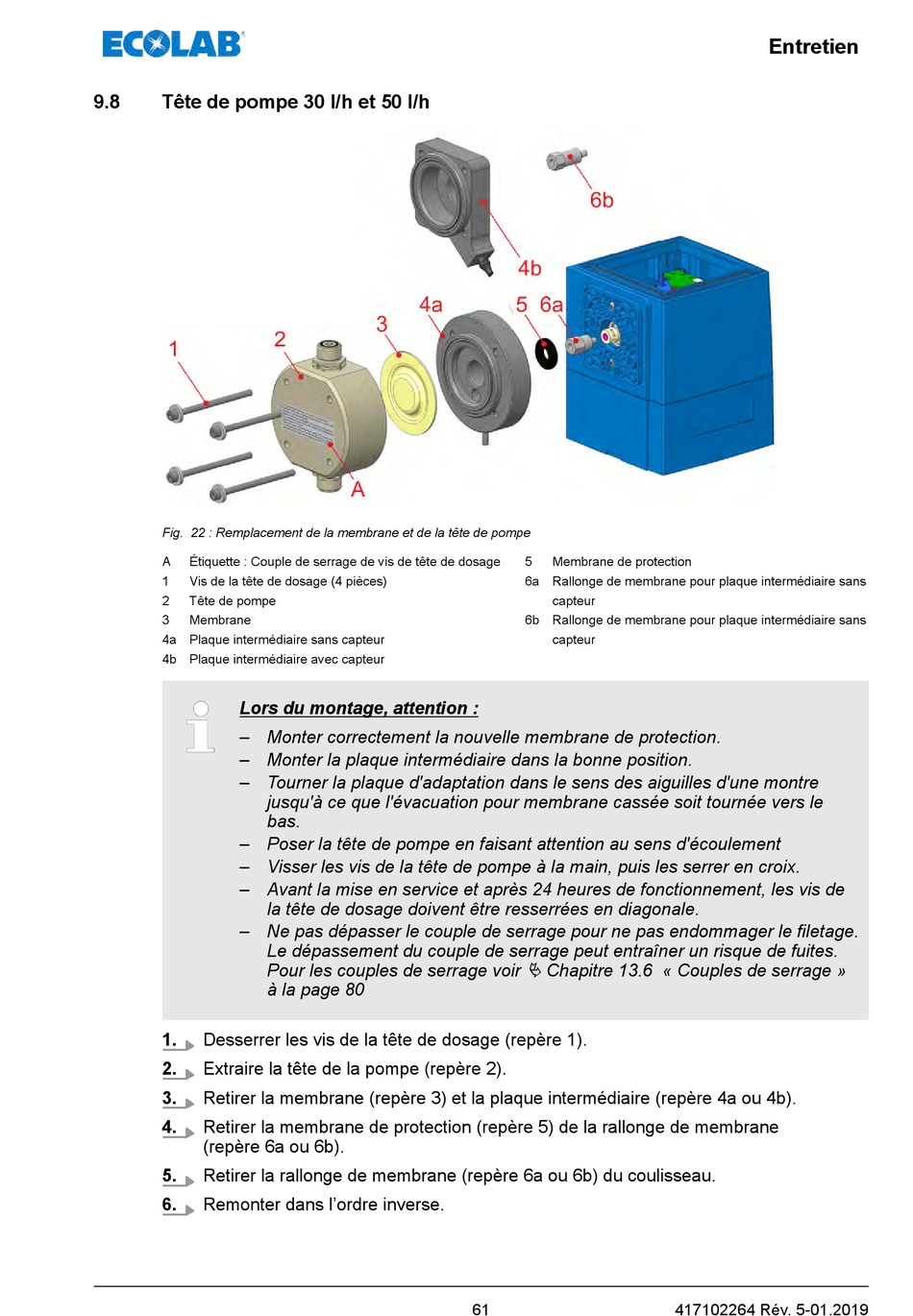

Fig. 22 : Remplacement de la membrane et de la tête de pompe
A Étiquette : Couple de serrage de vis de tête de dosage
1 Vis de la tête de dosage (4 pièces)
2 Tête de pompe
3 Membrane
4a Plaque intermédiaire sans capteur
4b Plaque intermédiaire avec capteur
Lors du montage, attention :
– Monter correctement la nouvelle membrane de protection.
– Monter la plaque intermédiaire dans la bonne position.
– Tourner la plaque d'adaptation dans le sens des aiguilles d'une montre
jusqu'à ce que l'évacuation pour membrane cassée soit tournée vers le
bas.
– Poser la tête de pompe en faisant attention au sens d'écoulement
– Visser les vis de la tête de pompe à la main, puis les serrer en croix.
– Avant la mise en service et après 24 heures de fonctionnement, les vis de
la tête de dosage doivent être resserrées en diagonale.
– Ne pas dépasser le couple de serrage pour ne pas endommager le filetage.
Le dépassement du couple de serrage peut entraîner un risque de fuites.
Pour les couples de serrage voir
à la page 80
1. Desserrer les vis de la tête de dosage (repère 1).
2. Extraire la tête de la pompe (repère 2).
3. Retirer la membrane (repère 3) et la plaque intermédiaire (repère 4a ou 4b).
4. Retirer la membrane de protection (repère 5) de la rallonge de membrane
(repère 6a ou 6b).
5. Retirer la rallonge de membrane (repère 6a ou 6b) du coulisseau.
6. Remonter dans l'ordre inverse.
5 Membrane de protection
6a Rallonge de membrane pour plaque intermédiaire sans
capteur
6b Rallonge de membrane pour plaque intermédiaire sans
capteur
Ä Chapitre 13.6 « Couples de serrage »
