Montage, installatie, ombouw en upgrade

6.3.3.1 Slangaansluiting met steunhuls en klemring

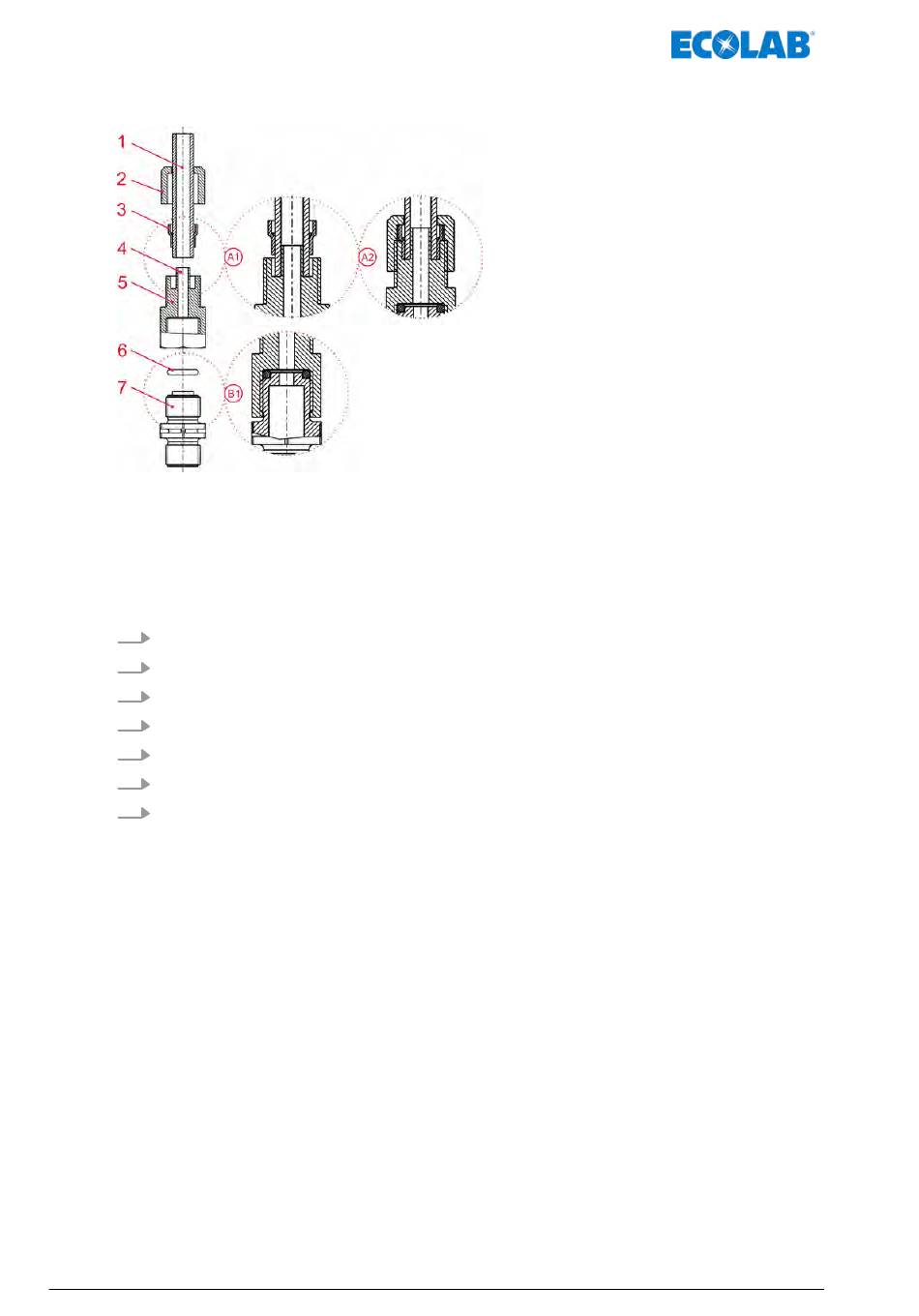

Afb. 10: Buis- en slangaansluiting met geïntegreerde steunhuls
1 Buis- of slangaansluiting
2 Wartelmoer
3 Klemring
4 Opsteekhuls
5 Opschroefverbinding
1. O-ring (pos. 6) in groef van zuig-, resp. drukklep (pos. 7) plaatsen.
2. Wartelmoer (pos. 2) aandraaien (detail B1).
3. Slang (pos. 1) recht afsnijden.
4. Wartelmoer (pos. 2) over slang (pos. 1) schuiven.
5. Klemring (pos. 3) over slang (pos. 1) schuiven.
6. Slang (pos. 1) tot aan de aanslag op steunhuls (pos. 4) schuiven (detail: A1).
7. Schroefverbinding (pos. 5) aandraaien (detail A2).
417102264 Rev. 5-01.2019
6 O-ring
7 Zuig-, drukklep
A1 Buis resp. slang opgestoken
A2 Gewenste toestand na montage
B1 Klepaansluiting: Gewenste toestand na montage
