13.7 Matériaux
n Boîtier:
PPO (Noryl)
n Tête de dosage:
PP, au choix PVDF, acier inoxydable 1.4571
n Membrane:
PTFE - EPDM-Membranes composites
n Joints d'étanchéité:
FKM ou EPDM, au choix PTFE ou FFPM (Kalrez)
n Billes de clapet:
céramique, au choix PTFE ou acier inoxydable 1.4401
n Ressorts de soupape:
Hastelloy C4
Couleur:
n
Bleu RAL 5007
Des versions uniques sont disponibles à la demande.
13.8

Dimensions

13.8.1

Plaque de montage

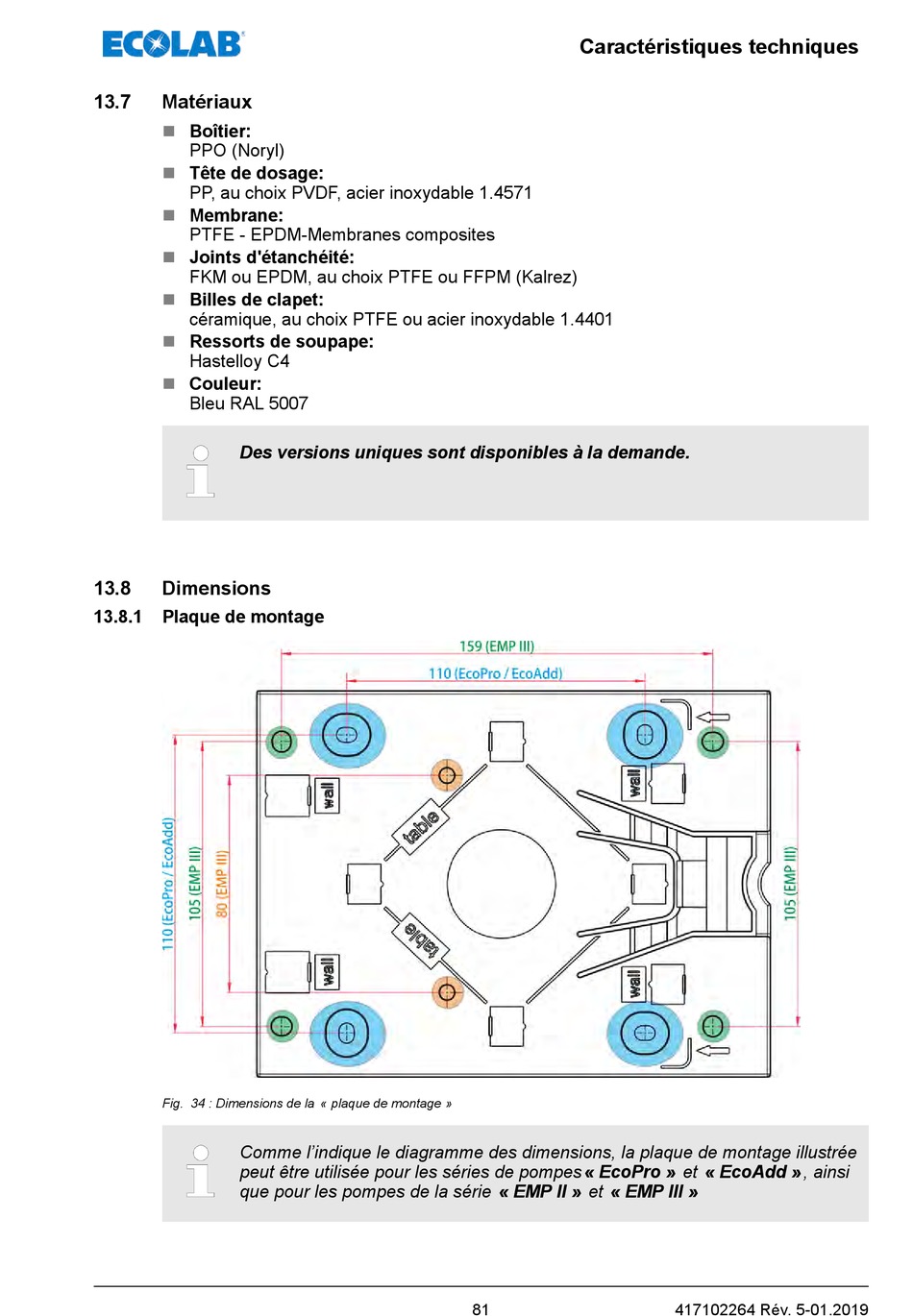

Fig. 34 : Dimensions de la « plaque de montage »
Comme l'indique le diagramme des dimensions, la plaque de montage illustrée
peut être utilisée pour les séries de pompes « EcoPro » et « EcoAdd » , ainsi
que pour les pompes de la série « EMP II » et « EMP III »
Caractéristiques techniques
81 417102264 Rév. 5-01.2019
