5 Optionale Ergänzungsmodule
5.3.2 Fluidisches Heiz- und Kühlmodul
Das fluidische Heiz- und Kühlmodul erlaubt die aktive Heizung und Kühlung
des Pumpenkopfes in einem Betriebstemperaturbereich von –20°C bis maximal
150°C. Das Modul besteht aus einem durchströmbaren Doppelmantel, der den
Pumpenkopf umgibt, sowie einem Temperaturfühler, der je nach Pumpengröße
unterschiedlich in den Pumpenkopf integriert wird. Als Wärmeträger sind Öle,
Wasser, Heißdampf und Kältemittel geeignet. Im Zweifelsfall erfragen Sie ein
geeignetes Wärmeträgermedium beim Hersteller HNP Mikrosysteme. Die
Fluidanschlüsse 2 x G1/8" sind um 45° versetzt. Der Wärmeträgereinlass ist der
hintere (schräg stehend) und der Wärmeträgerauslass der vordere Anschluss
(siehe Bild 29).
Wärmeträger-
einlass
Fluid-
einlass (S)

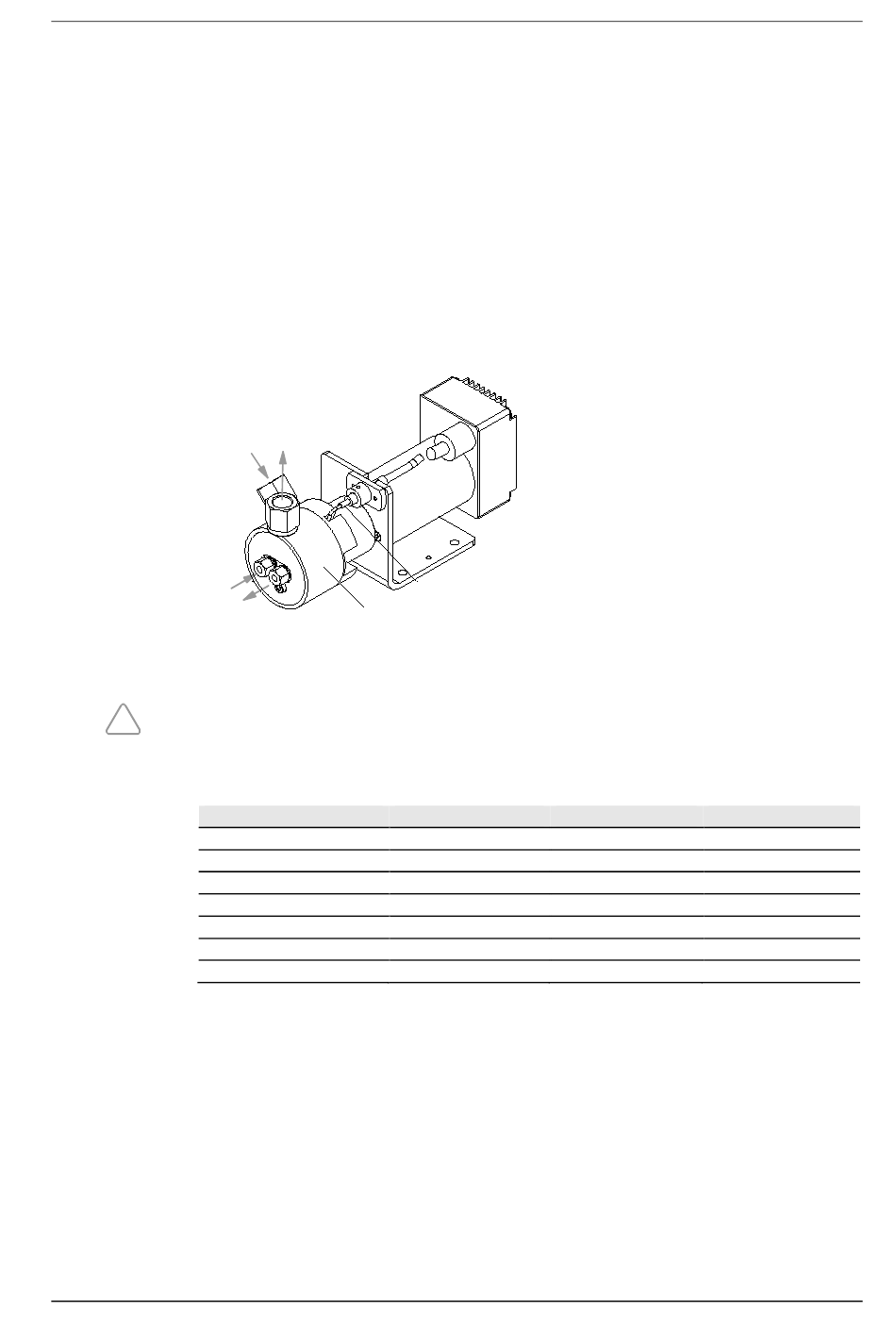

Bild 29 Mikrozahnringpumpe mit fluidischen Heiz- und Kühlmodul (Darstellung mit mzr-2905)
Beachten Sie vor dem fluidischen Anschluss die nachfolgenden technischen
!
Daten! Stellen Sie sicher, dass der maximale Druck des Wärmeträgermediums
20 bar nicht überschreitet.
Doppelmantel
Länge
Durchmesser
Werkstoff Doppelmantel
Anschluss
Betriebstemperaturbereich
Max. Druck
Durchfluss
Tabelle 15 Technische Daten des fluidischen Heiz- und Kühlmoduls
Ausgabe: Mai 2020
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
Wärmeträger-
auslass
Fluid-
auslass (D)
Doppelmantel
42,5 mm
Edelstahl 316L
2xG1/8" (45° versetzt)
-20 bis 150 °C
max. 0,5 l/min
Technische Änderungen ohne Vorankündigung vorbehalten
Thermoelement
mzr-2505, mzr-2905 mzr-4005, mzr-4605
34,25 mm 37,0 mm
42,5 mm
Edelstahl 316L
2xG1/8" (45° versetzt)
-20 bis 150 °C
max. 20 bar max. 20 bar
max. 0,5 l/min
mzr-6305, mzr-7205
45,5 mm
48,3 mm
Edelstahl 316L
2xG1/8" (45° versetzt)
-20 bis 150 °C
max. 20 bar
max. 0,5 l/min
