5 Optionale Ergänzungsmodule
5.3.2 Fluidisches Heiz- und Kühlmodul
Das fluidische Heiz- und Kühlmodul erlaubt die aktive Heizung und Kühlung
des Pumpenkopfes in einem Betriebstemperaturbereich von –20°C bis maximal
150°C. Das Modul besteht aus einem durchströmbaren Doppelmantel, der den
Pumpenkopf umgibt, sowie einem Temperaturfühler, der je nach
Pumpengröße unterschiedlich in den Pumpenkopf integriert wird. Als
Wärmeträger sind Öle, Wasser, Heißdampf und Kältemittel geeignet. Im
Zweifelsfall erfragen Sie ein geeignetes Wärmeträgermedium beim Hersteller
HNP Mikrosysteme. Die Fluidanschlüsse 2 x G1/8" sind um 45° versetzt. Der
Wärmeträgereinlass ist der hintere (schräg stehend) und der
Wärmeträgerauslass der vordere Anschluss (siehe Bild 27).
Wärmeträger-
einlass
Fluid-
einlass (S)

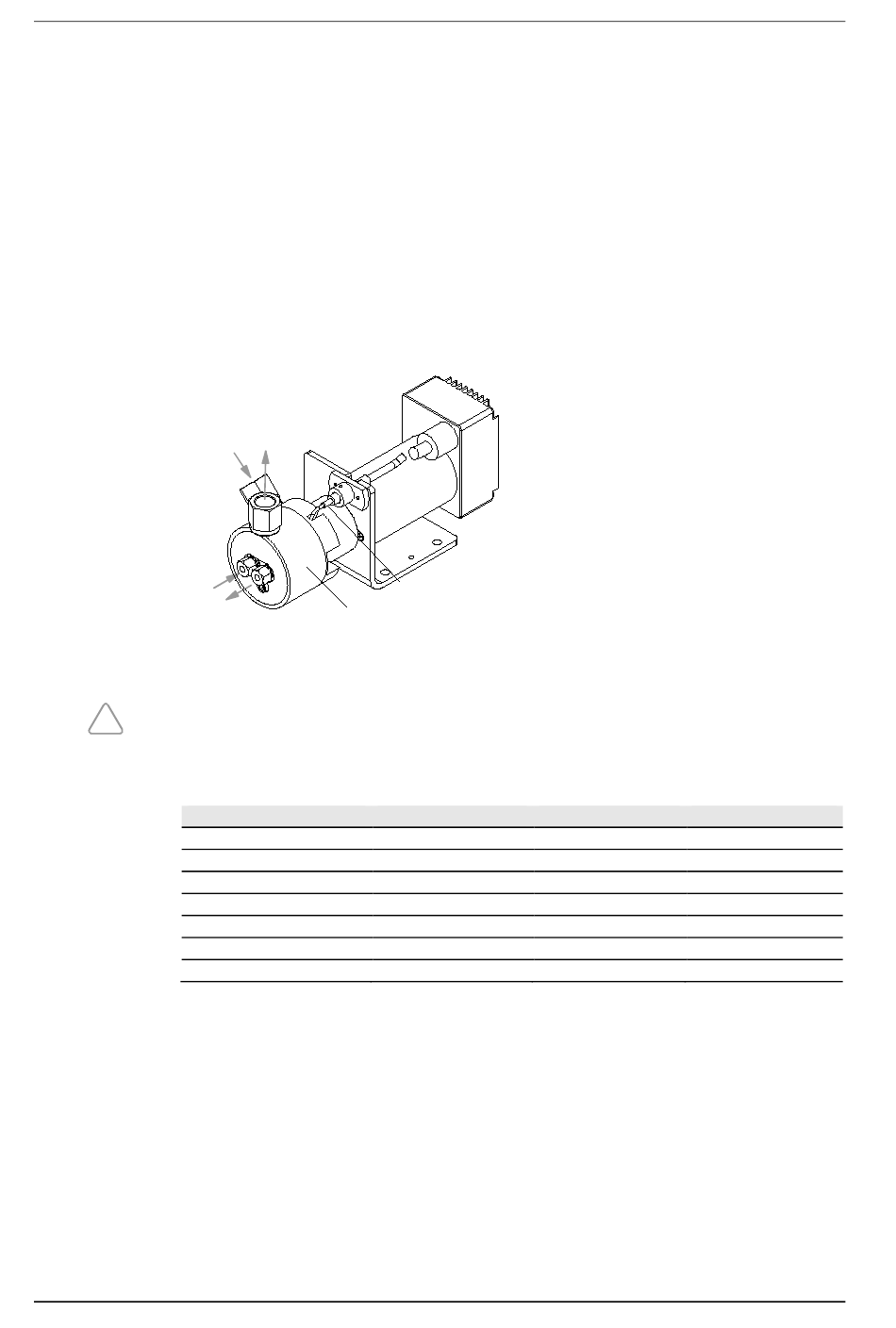

Bild 27
Mikrozahnringpumpe mit fluidischen Heiz- und Kühlmodul (Darstellung mit mzr-2905)
Beachten Sie vor dem fluidischen Anschluss die nachfolgenden technischen
!
Daten! Stellen Sie sicher, dass der maximale Druck des Wärmeträgermediums
20 bar nicht überschreitet.
Doppelmantel
Länge
Durchmesser
Werkstoff Doppelmantel
Anschluss
Betriebstemperaturbereich
Max. Druck
Durchfluss
Tabelle 13
Technische Daten des fluidischen Heiz- und Kühlmoduls
36
Wärmeträger-
auslass
Fluid-
auslass (D)
Doppelmantel
mzr-2505, mzr-2905
34,25 mm
42,5 mm
Edelstahl 316L
2xG1/8" (45° versetzt)
-20 bis 150 °C
max. 20 bar
max. 0,5 l/min
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-2505, mzr-2905, mzr-4605, mzr-6305, mzr-7205
Thermoelement
mzr-4605
37,0 mm
42,5 mm
Edelstahl 316L
2xG1/8" (45° versetzt)
-20 bis 150 °C
max. 20 bar
max. 0,5 l/min
mzr-6305/7205
45,5 mm
48,3 mm
Edelstahl 316L
2xG1/8" (45° versetzt)
-20 bis 150 °C
max. 20 bar
max. 0,5 l/min
Ausgabe: September 2018
