5 Optionale Ergänzungsmodule
5.3.2 Fluidisches Heiz- und Kühlmodul
Das fluidisches Heiz- und Kühlmodul erlaubt die aktive Heizung und Kühlung
des Pumpenkopfes in einem Betriebstemperaturbereich von –20°C bis maximal
120°C. Das Modul besteht aus einem durchströmbaren Doppelmantel, der den
Pumpenkopf umgibt, sowie einem Thermoelement Typ L, das je nach
Pumpengröße unterschiedlich in den Pumpenkopf integriert wird. Als
Wärmeträger sind Öle, Wasser, Heißdampf und Kältemittel geeignet. Im
Zweifelsfall erfragen Sie ein geeignetes Wärmeträgermedium beim Hersteller
HNP Mikrosysteme. Der Wärmeträgereinlass ist der hintere (schräg stehend)
und der Wärmeträgerauslass der vordere Anschluss (siehe Bild 12).
Wärmeträger-
einlass
Fluid-
einlass (S)

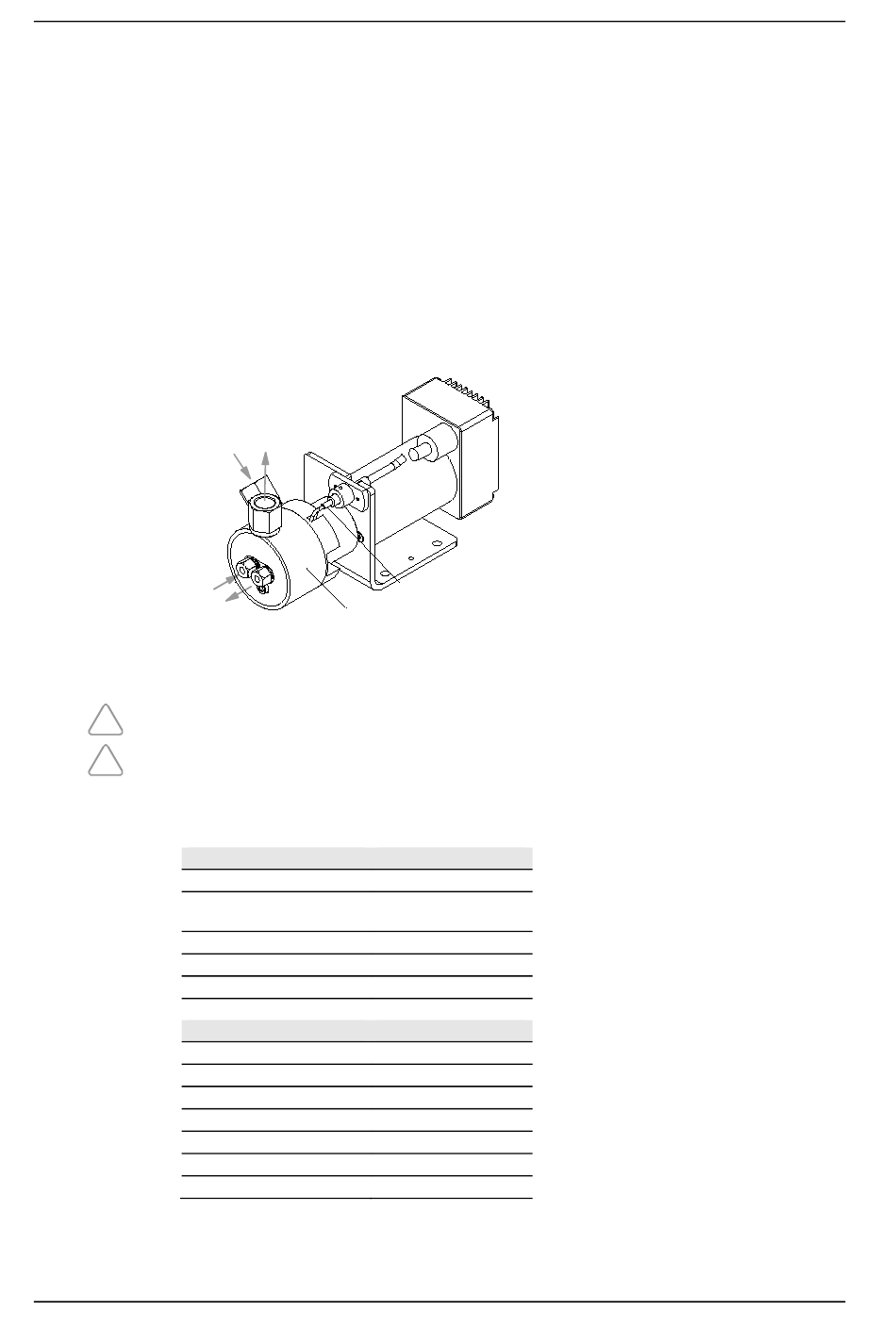

Bild 12
Mikrozahnringpumpe mit fluidischen Heiz- und Kühlmodul (Darstellung mit mzr-2905)
Das Heizmodul ist nicht für den Einsatz im EEx-Bereich zugelassen!
!
Beachten Sie vor dem fluidischen Anschluss die nachfolgenden technischen
!
Daten! Stellen Sie sicher, dass der maximale Druck des Wärmeträgermediums
10 bar nicht überschreitet.
Thermoelement
Typ
Thermoelement
Temperaturmessbereich
Durchmesser Fühlerspitze
Werkstoff
Doppelmantel
Länge
Durchmesser
Werkstoff Doppelmantel
Anschluss
Betriebstemperaturbereich
Max. Druck
Durchfluss
Tabelle 8
Technische Daten des fluidischen Heiz- und Kühlmoduls
20
Wärmeträger-
auslass
Fluid-
auslass (D)
Doppelmantel
MT-1,5
Typ L (Fe-CuNi DIN
43710)
0 bis 400 °C
1,5 mm
1.4541
mzr-11507
82 mm
85 mm
Edelstahl 316L
2xG1/8"
-20 bis 120 °C
max. 10 bar
max. 0,5 l/min
Technische Änderungen ohne Vorankündigung vorbehalten
Thermoelement
Betriebsanleitung mzr-11507
Ausgabe: März 2019
