WARTUNG

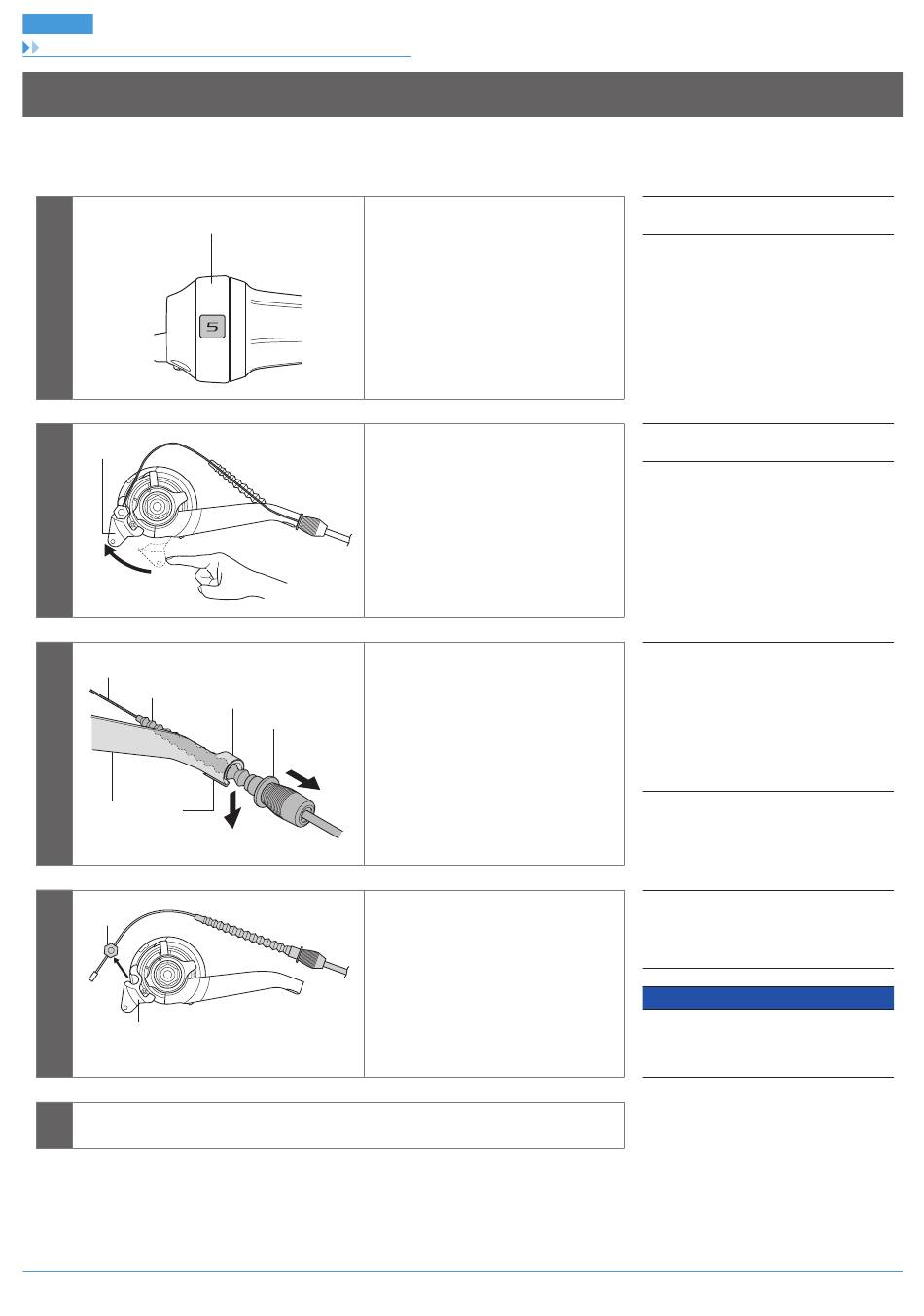

Entfernen des Schaltzugs bei Entnahme des Hinterrades aus dem Rahmen

WARTUNG
„ Entfernen des Schaltzugs bei Entnahme des Hinterrades aus dem Rahmen
1
(A)
2
(A)
(B)
3
(E) (F)
(A)
4
(B)
5
Lösen Sie das Laufrad.
(A)
(C)
(D)
(y)
(z)
Stellen Sie SL-C7000-5 auf 5.
Drücken sie den Rollenhebel im
Uhrzeigersinn, um den Innenzug zu
lösen. In den nachfolgenden Schritten 3
und 4 ebenfalls so verfahren.
Entfernen Sie die Außenhüllenhalter-
Einheit vom Außenhüllenhalter der
Schalteinheit (y).
Entfernen Sie den Innenzug aus dem
Schlitz in der Halterung (z). Seien Sie
vorsichtig, dass die Gummibalgen nicht
beschädigt werden (falls Gummibalgen
befestigt sind).
Die Befestigungsschraube für den
Innenzug aus der Rolle der Schalteinheit
entfernen.
32
(A)
REVOSHIFT Hebel
(A)
Rollenhebel
(A)
Innenzug
(B)
Gummibalgen
(C)
Außenhüllenhalter
(D)
Zughüllenhalter
(E)
Halterung
(F)
Schlitz
(A)
Befestigungsschraube für den
Innenzug
(B)
Rolle der Schalteinheit
HINWEIS
Beachten Sie bei einem Wiederverwenden des
Zugs die Schritte 9 bis 12 im Abschnitt „Ende
Schalteinheit".
