Shimano Nexus INTER-5E series Händlerbetriebsanleitung Seite 25

MONTAGE
Montage an der Schalteinheit
(B)
(z)
11
(E)
Fortsetzung auf der nächsten Seite

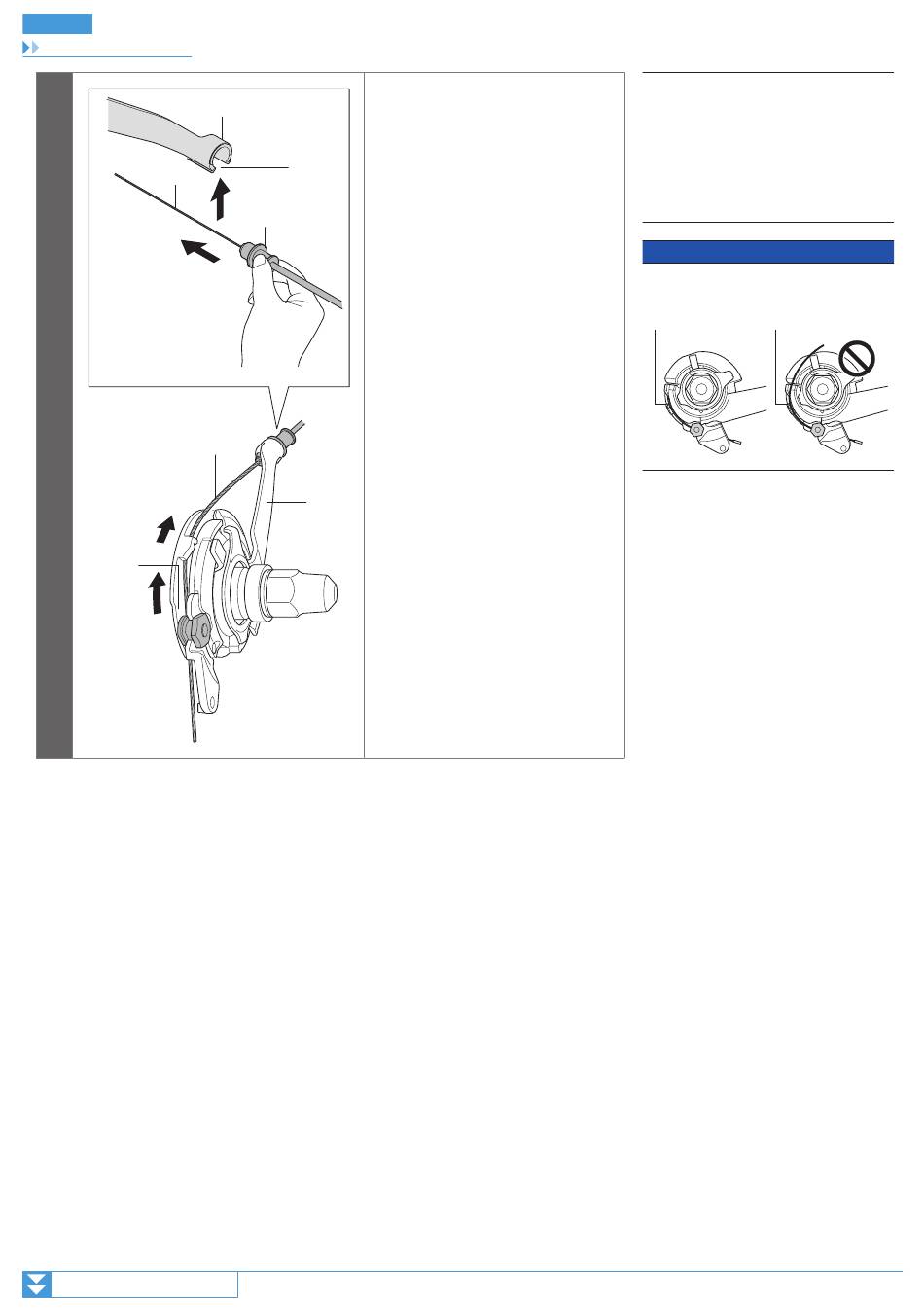

Bringen Sie den Innenzug wie abgebildet
(A)
an der Rolle an und führen Sie den
Innenzug in den Schlitz in der Halterung
der Schalteinheit (y). Schieben Sie
anschließend die
(C)
Außenhüllenhaltereinheit in den
Außenhüllenhalter der Schalteinheit (z).
(y)
(D)
(B)
(F)
25
(A)
Außenhüllenhalter
(B)
Innenzug
(C)
Schlitz
(D)
Außenhüllenhalter-Einheit
(E)
Rolle
(F)
Griff
HINWEIS
Vergewissern Sie sich, dass der Innenzug
korrekt in der Rollenführung sitzt.
Führung Führung
