WARTUNG
Ersetzen des Innenzugs
(A) (B)
[2]
5
6

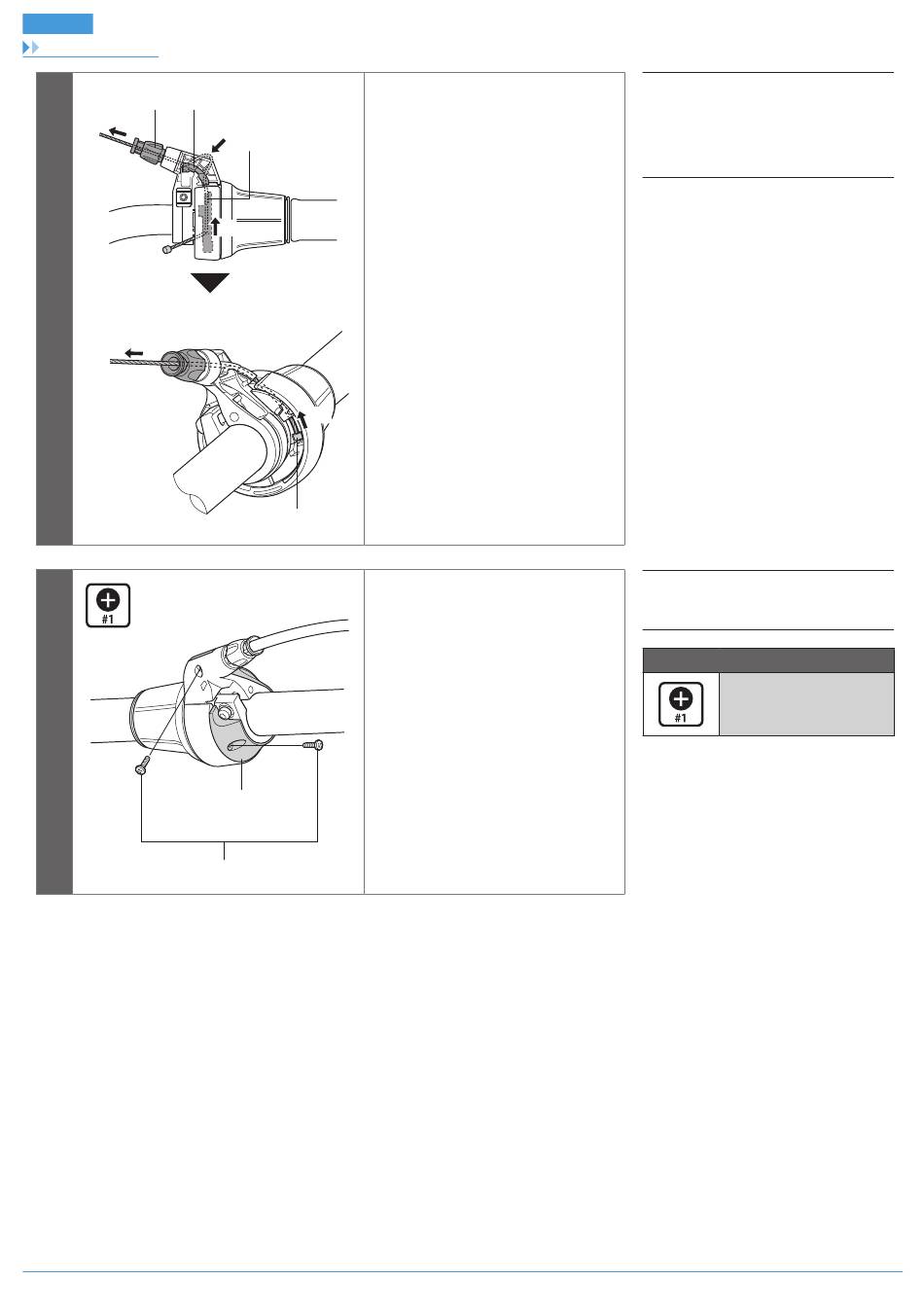

Führen Sie den Innenzug von der
Bohrung in der Wicklungseinheit durch
[3]
die Bohrung in die Zugeinstellschraube.
(C)
Führen Sie anschließend den Innenzug
durch die Nut der Zugführung.
Ziehen Sie den Innenzug so, dass die
[1]
Zugrolle innen in die Aussparung in der
Wicklungseinheit gleitet.
[4]
(D)
Bringen Sie die Abdeckung wieder an
und ziehen Sie die
Abdeckungsschrauben an.
(A)
(B)
34
(A)
Bohrung in Zugeinstellschraube
(B)
Nut in Zugführung
(C)
Bohrung in Wicklungseinheit
(D)
Aussparung in Wicklungseinheit
(A)
Abdeckung
(B)
Abdeckungsschraube
Anzugsdrehmoment
0,1 - 0,25 Nm
