MONTAGE

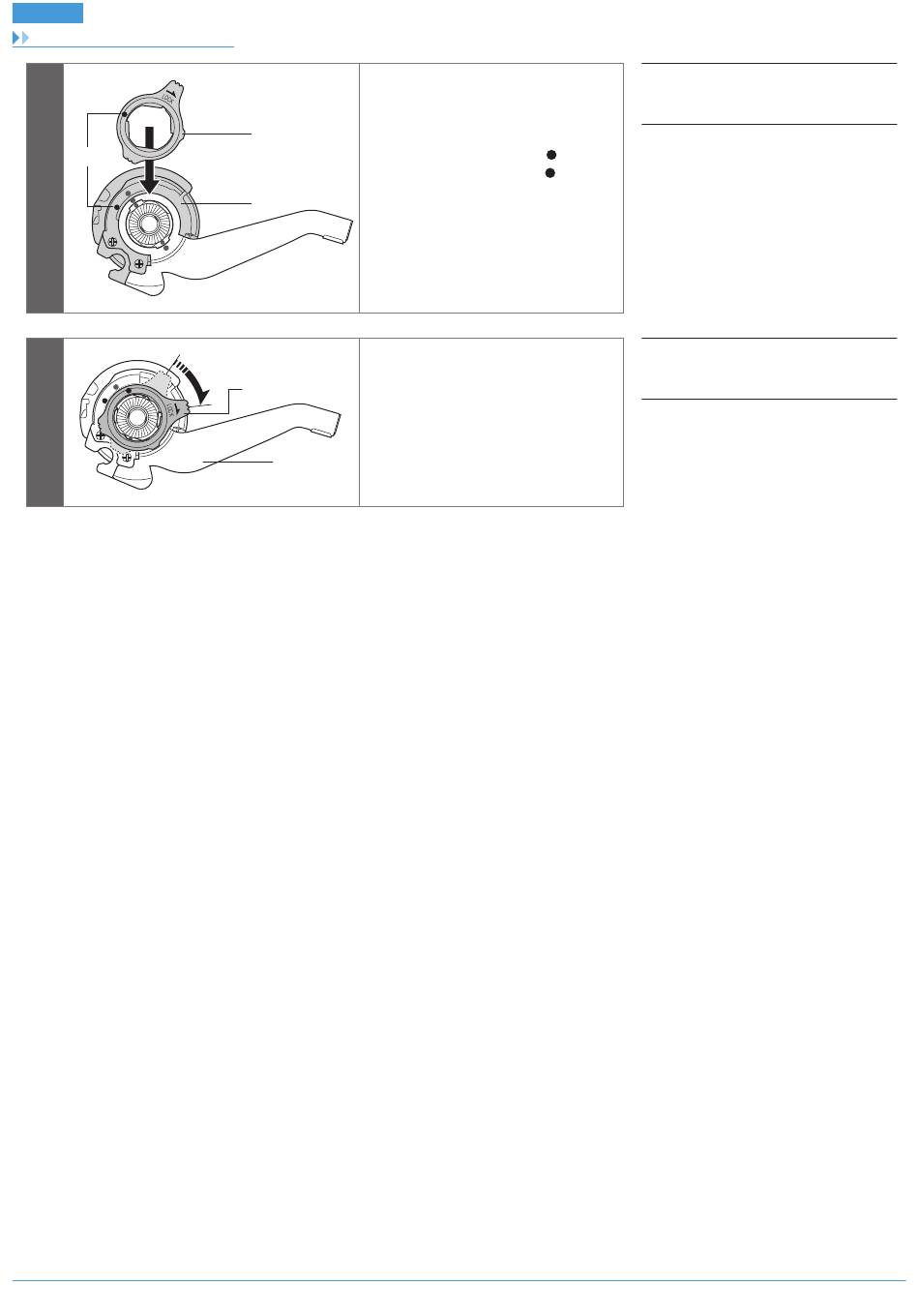

Montage der Schalteinheit an der Nabe
(z)
4
5
Sichern Sie die Schalteinheit mit dem
Befestigungsring.
(A)
Bei der Montage des Befestigungsrings
der Schalteinheit ist die gelbe
Markierung (z) an der gelben
Markierung (z) an der Rolle der
(B)
Schalteinheit auszurichten.
Drehen Sie den Befestigungsring der
Schaltereinheit um 45° im Uhrzeigersinn.
(A)
Halten Sie dabei die Halterung fest.
(B)
14
(A)
Befestigungsring der Schalteinheit
(B)
Rolle
(A)
Befestigungsring der Schalteinheit
(B)
Halterung
