MONTAGE

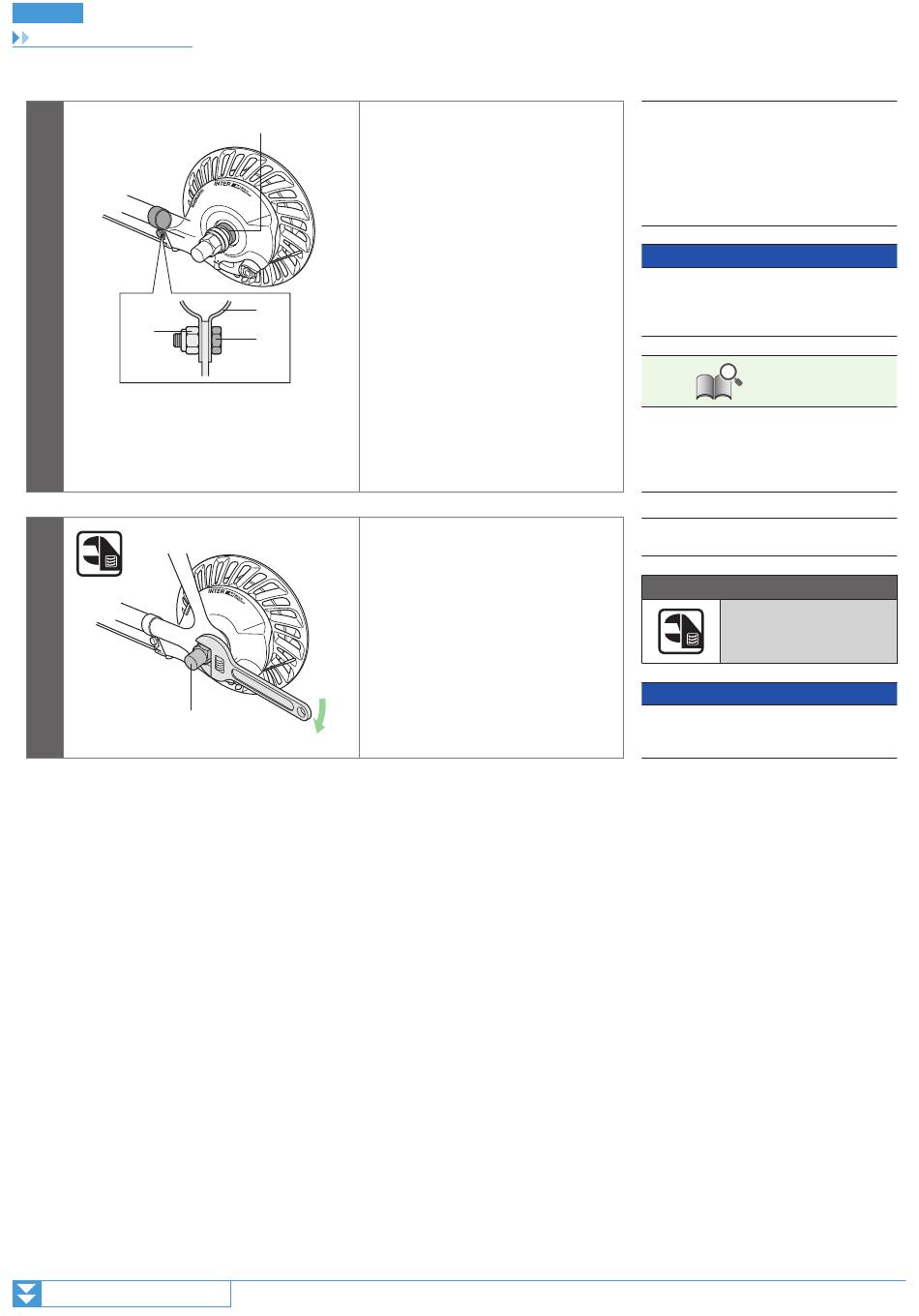

Montage der Nabe am Rahmen
Im Falle von Spezifikationen für die INTER M Bremse
2
(B)
3
(A)
Fortsetzung auf der nächsten Seite
Montieren Sie den Bremsarm der
(A)
INTER M Bremse mit seinem Clip an der
Kettenstrebe.
Befestigen Sie anschließend die
Clip-Schraube und die Clip-Mutter
provisorisch, indem Sie diese leicht
anziehen.
(C)
(D)
Nehmen Sie das Spiel in der Kette auf
und befestigen Sie das Laufrad mit der
Hutmutter am Rahmen.
17
(A)
Befestigungsscheibe der Bremse
(manuell einsetzen)
(B)
Clip-Mutter
(C)
Arm-Clip
(D)
Clip-Schraube (M6 × 16 mm)
HINWEIS
Vergewissern Sie sich, dass die Bremseinheit
mit ihrer Befestigungsscheibe fest in der Nabe
sitzt.
TECHNIK-TIPPS
Wenn es sich bei den Nabenmuttern um
Hutmuttern handelt, verwenden Sie einen
Rahmen mit Schaltaugen von mindestens
7 mm Dicke.
(A)
Nabenmutter
Anzugsdrehmoment
30 - 45 Nm
HINWEIS
Vergewissern Sie sich, dass das Laufrad mit der
Nabenmutter fest im Rahmen sitzt.
