MONTAGE

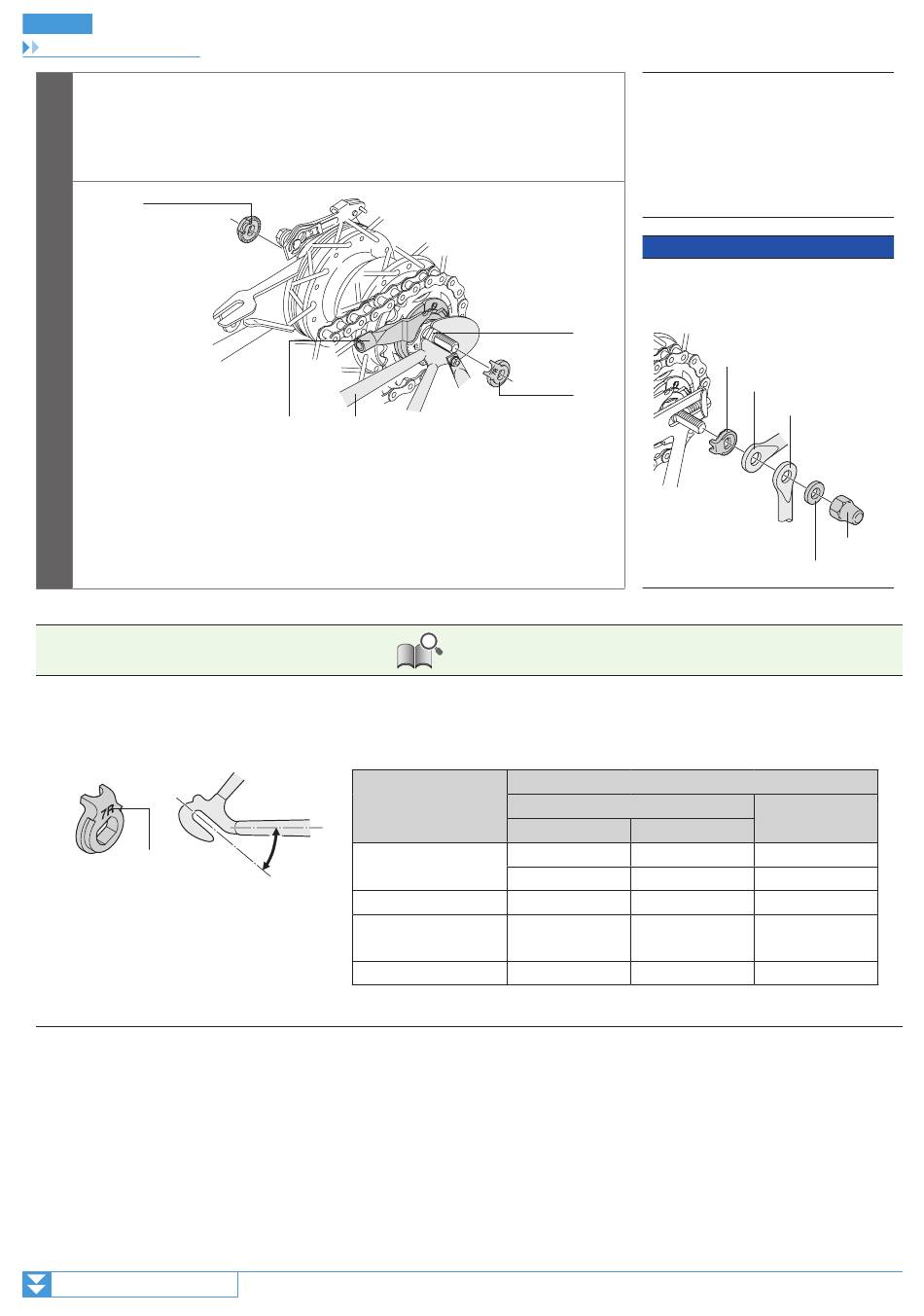

Montage der Nabe am Rahmen
Platzieren Sie die Sicherungsscheiben auf der rechten und linken Seite der Nabenachse.
Drehen Sie nun die Schalteinheit und achten Sie darauf, dass die vorstehenden Teile der
Verdrehsicherungen genau in die Nut an den Schaltaugen passen, und richten Sie die
Schalteinheit beinahe parallel an der Kettenstrebe aus.
(A)
2
•
Der vorstehende Teil sollte sich auf der Seite des Schaltauges befinden.
•
Montieren Sie die Verdrehsicherung so, dass der vorstehende Teil in der Schaltaugennut an der Vorder- und Rückseite der Nabenachse verschwindet.
•
Verwenden Sie eine Verdrehsicherung, die der Form des Schaltauges entspricht. Für die linke und rechte Seite werden unterschiedliche Sicherungsscheiben
verwendet.
Markierung
Fortsetzung auf der nächsten Seite
(C)
(D)
TECHNIK-TIPPS
Schaltauge
θ
Standard
Hinten offen
Hinten offen (voller
Kettenkasten)
Senkrecht
Anmerkung: Bei vertikaler Bauart keine Rücktrittbremsenspezifikation
16
(A)
Sicherungsscheibe (für linke Seite)
(B)
Nut im Schaltauge
(C)
Schalteinheit
(D)
Kettenstrebe
(E)
Sicherungsscheibe (für rechte
Seite)
Beachten Sie bei der Montage von Teilen wie
Schutzblechstreben an der Nabenachse die
unten dargestellte Reihenfolge.
(B)
Sicherungsscheibe
(E)
Sicherungsscheibe
Markierung/Farbe
Für rechts
Für links
5R/Gelb
5L/Braun
7R/Schwarz
7L/Grau
6R/Silber
6L/Weiß
5R/Gelb
5L/Braun
8R/Blau
8L/Grün
HINWEIS
Schutzblechstrebe
Tragestrebe
Hutmutter
Unterlegscheibe
Größe
ϴ ≤20°
20°≤ ϴ ≤38°
ϴ =0°
ϴ =0°
ϴ =60° - 90°
