MONTAGE
Montage an der Schalteinheit
(B)
(A)
9
(z)
10
(A)
Fortsetzung auf der nächsten Seite

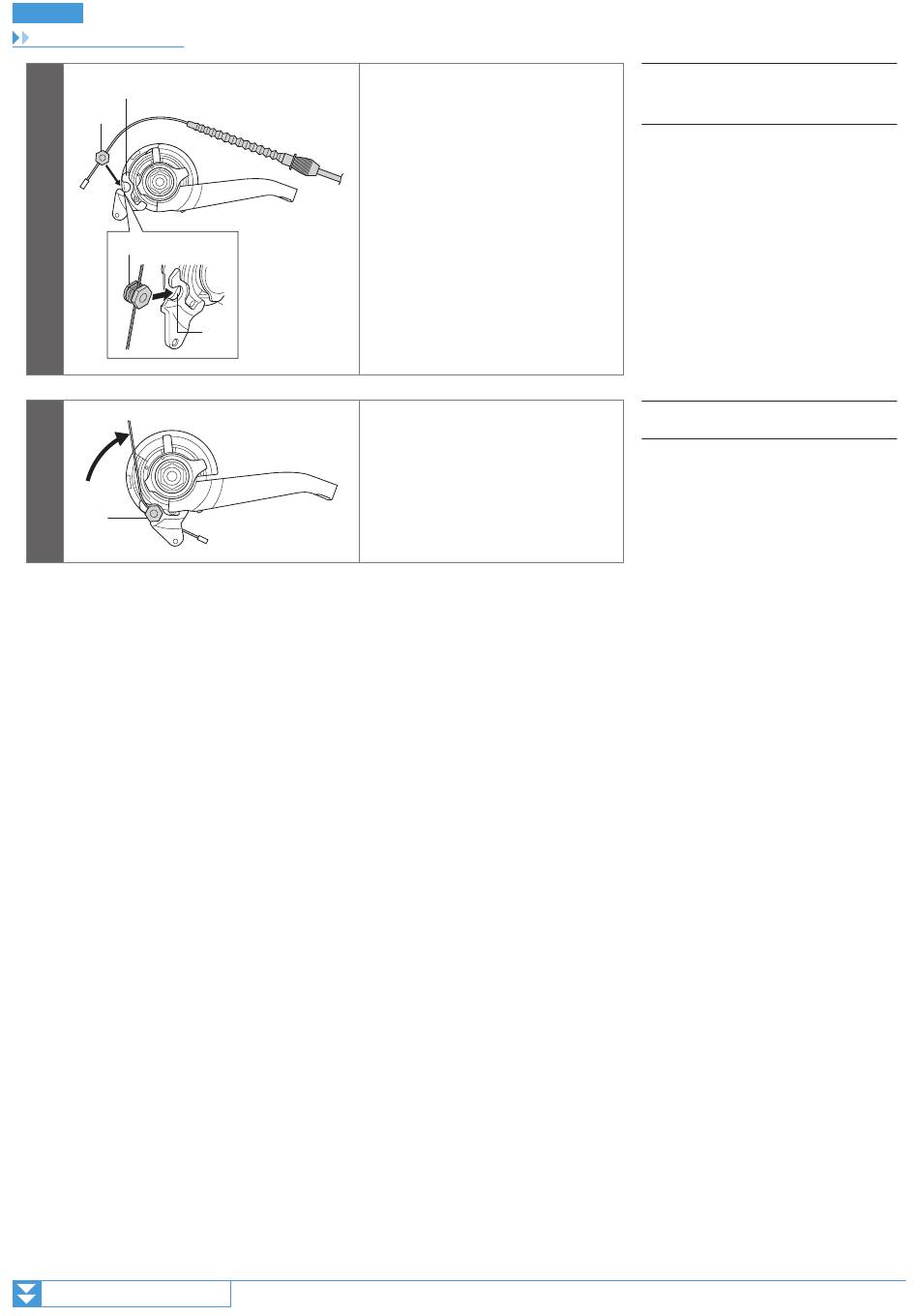

Legen Sie den Zug um die Rolle der
Schalteinheit und halten Sie ihn so, dass
die Befestigungsmutter des Innenzugs
nach außen ausgerichtet ist (zum
Schaltauge), schieben Sie dann den
flachen Teil (y) der Unterlegscheibe des
Innenzugs in den Spalt (z) der Rolle.
(y)
Den Zug um 60° gegen den
Uhrzeigersinn drehen und am Haken
anbringen.
24
(A)
Befestigungsmutter für Innenzug
(B)
Rolle
(A)
Haken
