Shimano Nexus INTER-5E series Händlerbetriebsanleitung Seite 26

MONTAGE
Montage an der Schalteinheit
Gummibalgen und Gummiabdeckung
befestigt
(G)
(z)
(D)
11
(B)
(E)

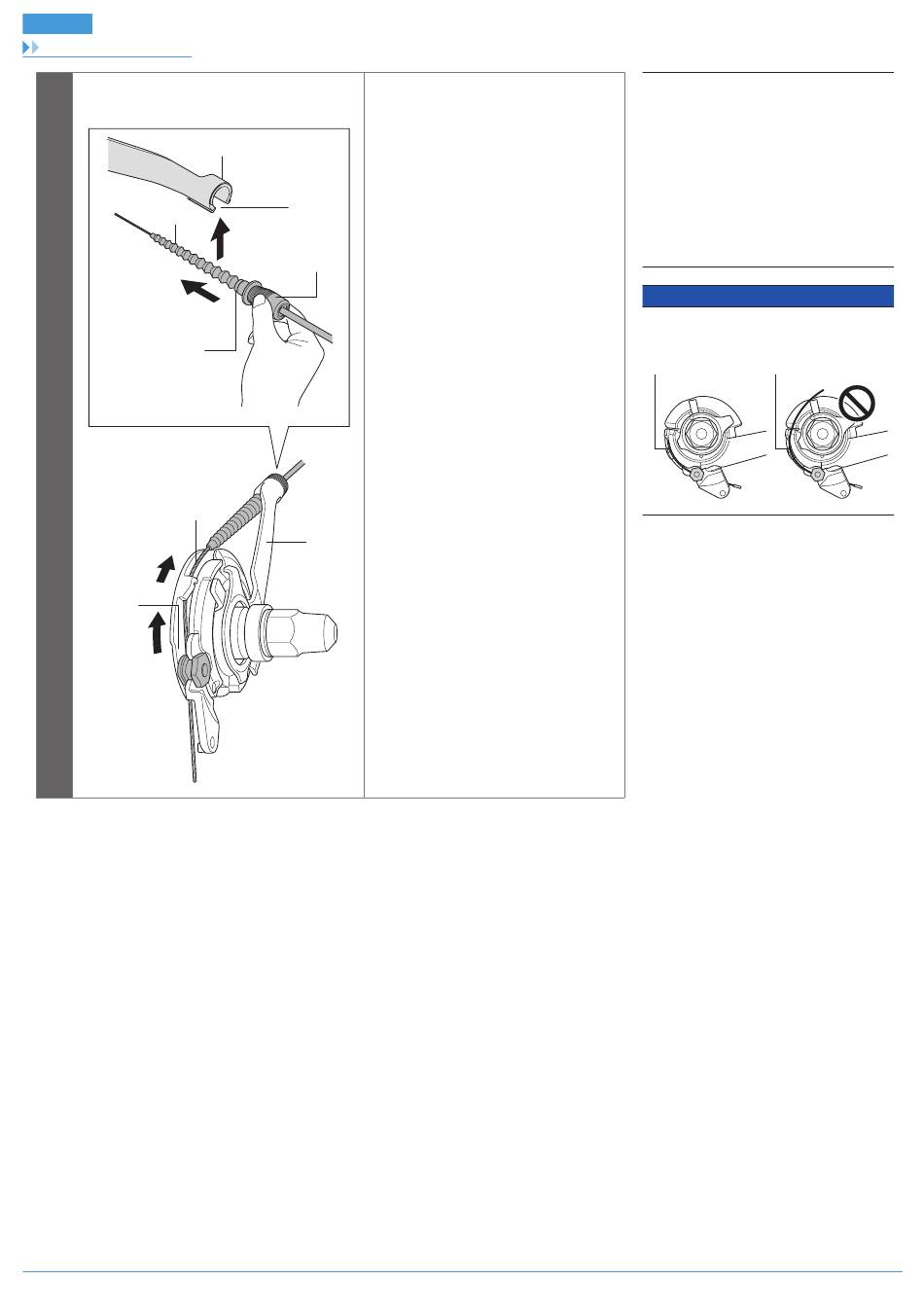

Bringen Sie den Innenzug wie abgebildet
an der Rolle an und halten Sie die
Gummiabdeckung fest, während Sie den
(A) Gummibalg durch den Schlitz in der
Halterung der Schalteinheit (y) führen.
Schieben Sie anschließend die
Außenhüllenhaltereinheit in den
(C)
Außenhüllenhalter der Schalteinheit (z).
Seien Sie vorsichtig, dass die
(y)
Gummibalgen nicht beschädigt werden.
(H)
(F)
26
(A)
Außenhüllenhalter
(B)
Innenzug
(C)
Schlitz
(D)
Außenhüllenhalter-Einheit
(E)
Rolle
(F)
Griff
(G)
Gummibalgen
(H)
Gummiabdeckung
HINWEIS
Vergewissern Sie sich, dass der Innenzug
korrekt in der Rollenführung sitzt.
Führung Führung
