MONTAGE

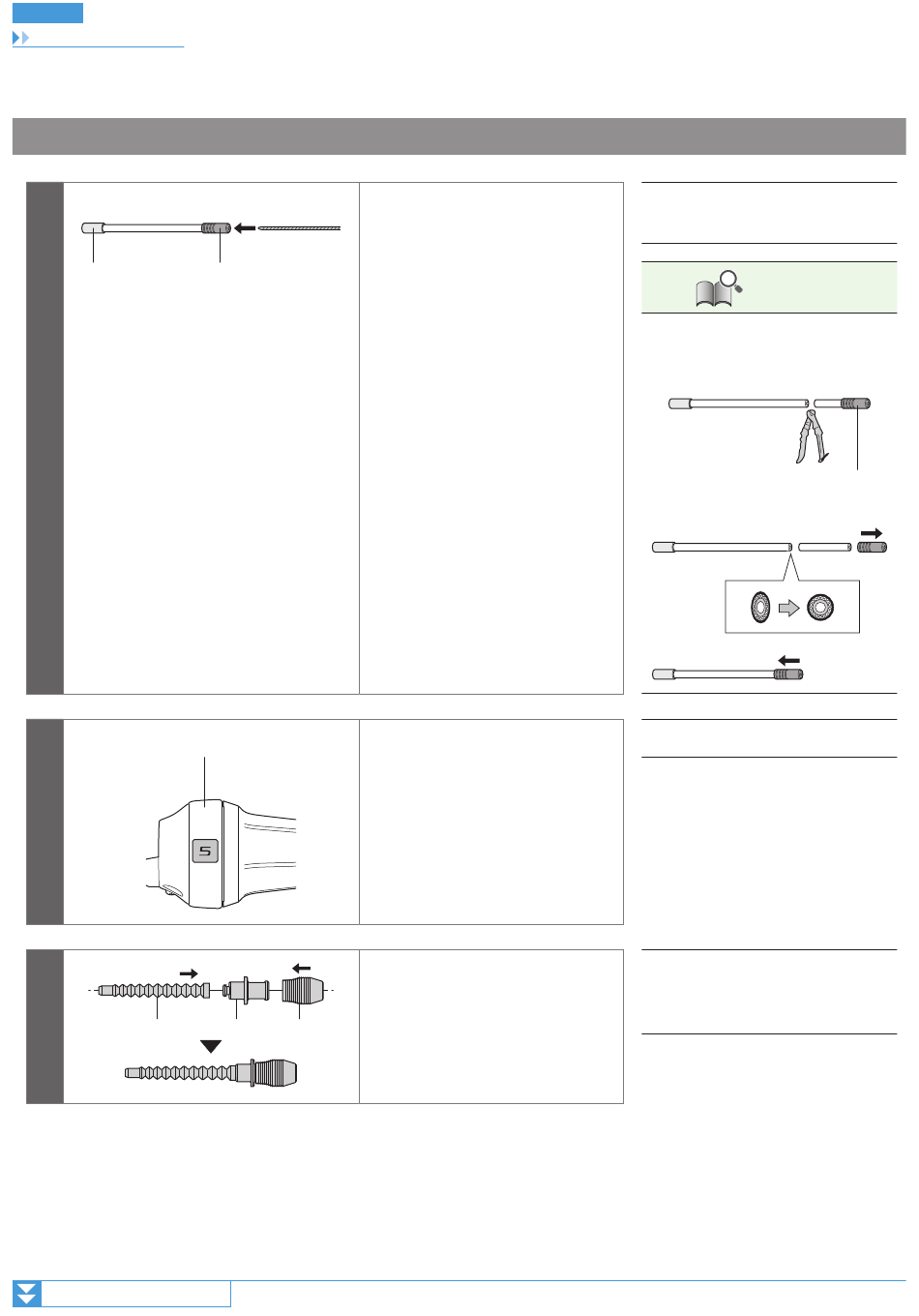

Montage an der Schalteinheit
„ Montage an der Schalteinheit
Für CJ-C7000-5
(A)
1
2
3
(A)
Fortsetzung auf der nächsten Seite
(z)
(B)
(A)
(B)
(C)
Führen Sie den Innenzug durch die
OT-SP41-Außenhülle bis zum Ende mit
der Plastikkappe.
(z)
Griffseite
Stellen Sie SL-C7000-5 auf 5.
Wenn die Gummibalgen und eine
Gummiabdeckung befestigt sind,
montieren Sie die Gummiabdeckung und
Gummibalgen am Außenhüllenhalter.
21
(A)
Aluminiumtülle
(B)
Plastikkappe
TECHNIK-TIPPS
Kürzen der Zughülle
Kürzen Sie, falls nötig, die Außenhülle an dem
Ende mit der Plastikkappe, während diese
noch angebracht ist.
Plastikkappe
Machen Sie dann das gekürzte Ende ganz
rund und bringen Sie die Plastikkappe an.
(A)
REVOSHIFT Hebel
(A)
Gummibalgen
(B)
Zughüllenhalter
(C)
Gummiabdeckung
