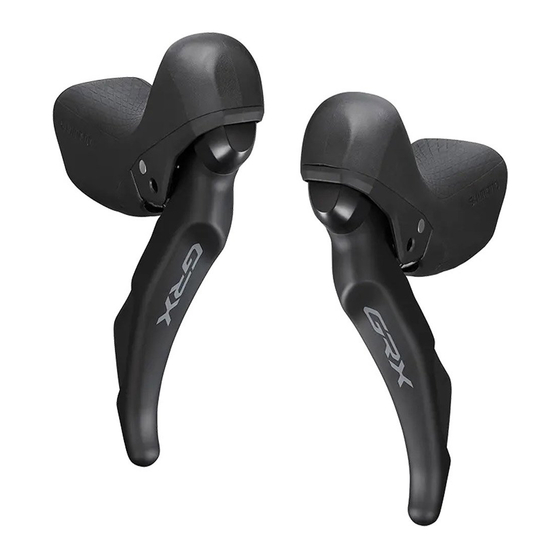

Shimano GRX ST-RX600 Händlerbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Shimano Anleitungen
  4. Fahrradzubehör
  5. GRX ST-RX600
  6. Händlerbetriebsanleitung

Shimano GRX ST-RX600 Händlerbetriebsanleitung

Hydraulische scheibenbremse / dualcontrol-hebel
Vorschau ausblenden Andere Handbücher für GRX ST-RX600:
Inhaltsverzeichnis

Quicklinks

(German)
DM-GADBR01-08
Händlerbetriebsanleitung
RENNRAD
GRAVEL
MTB
E-BIKE
LIFESTYLE
GENERAL
Hydraulische
Scheibenbremse / Dual-
Control-Hebel
GRX
ST-RX600
BL-RX600
BL-RX810
BR-RX400
BR-RX810
ST-RX400
ST-RX810
ST-RX810-LA
BL-RX812
ST-RX810-LE
BL-RX810-LE
BR-RX820-LE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shimano GRX ST-RX600

Inhaltszusammenfassung für Shimano GRX ST-RX600

  • Seite 1 (German) DM-GADBR01-08 Händlerbetriebsanleitung RENNRAD GRAVEL E-BIKE LIFESTYLE GENERAL Hydraulische Scheibenbremse / Dual- Control-Hebel ST-RX600 BL-RX600 BL-RX810 BR-RX400 BR-RX810 ST-RX400 ST-RX810 ST-RX810-LA BL-RX812 ST-RX810-LE BL-RX810-LE BR-RX820-LE...

  • Seite 2: Inhaltsverzeichnis

    Montage des Schaltkabels/Schaltzuges ............52 Einstellung..................... 58 Einstellen der Griffweite..................59 Einstellen des Leerwegs..................61 Wartung......................63 Austauschen der Bremsbeläge ................63 Wechseln des original SHIMANO-Mineralöls ...........67 Ersetzen der Bremsleitung ................91 Wartung des Bremssattelkolbens..............96 Austausch des Namensschildes................97 Austauschen der Halterungsabdeckung............98 Austausch der Hauptgriffhalterung..............100 Austausch der Zugabdeckung.................101 Entfernen eines abgetrennten Innenzugnippels (Schaltzug) .......102...

  • Seite 3: Wichtiger Hinweis

    Endkunden ohne einfachen Zugang zum Internet nehmen bitte mit einer SHIMANO-Vertretung oder einem der SHIMANO-Büros Kontakt auf, um eine gedruckte Kopie der Gebrauchsanweisung zu erhalten. Beachten Sie die geltenden Vorschriften und Bestimmungen des Landes, des Staates oder der Region, wo Sie als Händler tätig sind.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE SICHERHEITSHINWEISE...
  • Seite 5 Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen in den Gebrauchsanleitungen. Verwenden Sie nur original SHIMANO-Teile. Falls eine Komponente oder ein Ersatzteil nicht korrekt zusammengebaut oder eingestellt wird, kann dies dazu führen, dass eine Komponente versagt und der Fahrer die Kontrolle verliert und stürzt.
  • Seite 6 Bremsscheibe nicht berührt. Anderenfalls könnte das Fahrrad nach vorne kippen und Sie könnten sich bei einem Sturz schwer verletzen. Zur Montage am Fahrrad und zur Wartung Verwenden Sie kein anderes Öl außer original SHIMANO-Mineralöl. Dies kann die Funktionsfähigkeit der Bremsen beeinträchtigen und dadurch aufgrund eines Sturzes oder Zusammenstoßes zu schweren Verletzungen führen.
  • Seite 7 SICHERHEITSHINWEISE Befestigungsschrauben mit der richtigen Länge zu verwenden. Bei einer falschen Länge sitzen die Schraubenbefestigungsstifte möglicherweise nicht ausreichend fest und die Schrauben können herausfallen. Schraubenbefestigungsstift Bremsleitung Beachten Sie die nachfolgende Tabelle und verwenden Sie nicht den falschen Verbindungseinsatz. Dies kann die Funktionsfähigkeit der Bremsen beeinträchtigen und dadurch aufgrund eines Sturzes oder Zusammenstoßes zu schweren Verletzungen führen.
  • Seite 8 Tragen Sie beim Entfernen und Anbringen des Sicherungsrings für die Bremsscheibe mithilfe des original SHIMANO-Werkzeugs (TL-FC36 etc.) Handschuhe und achten Sie darauf, die äußeren Kanten der Bremsscheibe nicht mit den Händen zu berühren. Anderenfalls können Sie sich Schnittverletzungen an den Händen zuziehen.
  • Seite 9 SICHERHEITSHINWEISE Sonneneinstrahlung und Hitze geschützt ist. Schützen Sie das Produkt vor Hitze und Feuer. Bremsleitung Gehen Sie vorsichtig mit dem Messer um, wenn Sie die Bremsleitung abschneiden, um sich nicht zu verletzen. Achten Sie darauf, sich nicht an der Olive zu verletzen. Einsatz von TL-BH62 Gehen Sie beim Kürzen der Bremsleitung vorsichtig mit der Klinge um;...
  • Seite 10 Gewöhnlicher Verschleiß und der Alterungsprozess eines Produkts durch normale Verwendung werden nicht durch die Garantie abgedeckt. Für optimale Ergebnisse empfehlen wir Schmiermittel und Wartungsprodukte von SHIMANO. Zur Montage am Fahrrad und zur Wartung Achten Sie auf eine ausreichende Länge der Bremsleitung/Außenhülle, damit diese in beiden Richtungen auch bei Volleinschlag des Lenkers nicht spannt.
  • Seite 11 SICHERHEITSHINWEISE Verwenden Sie zum Reinigen von Bremsleitungen, die Mineralöl ausgesetzt waren, bzw. zum Reinigen und Warten von Werkzeugen Isopropyl-Alkohol oder ein trockenes Tuch. Verwenden Sie keine handelsüblichen Bremsenreiniger. Anderenfalls kann es zu einer Beschädigung der Kunststoffteile kommen. Wird der Bremsgriff betätigt, ohne dass Abstandhalter eingesetzt sind, können sich die Bremskolben weiter als normal vorschieben.

  • Seite 12: Liste Zu Verwendender Werkzeuge

    Liste zu verwendender Werkzeuge Liste zu verwendender Werkzeuge Folgende Werkzeuge sind zur Montage/Demontage, Einstellung und Wartung des Produkts erforderlich. Werkzeug 2-mm-Innensechskantschlüssel 2,5-mm-Innensechskantschlüssel 3-mm-Innensechskantschlüssel 4-mm-Innensechskantschlüssel 5-mm-Innensechskantschlüssel 8-mm-Innensechskantschlüssel 8-mm-Schraubenschlüssel 7-mm-Ringschlüssel Engländer Schlitzschraubendreher Kreuzschraubendreher [Nr. 1] Schlitzschraubendreher (Nenngröße 0,8 x 4) TL-BH62 TL-BR001 (Spritze und Schlauch) TL-BR002 (Öltrichter und Ölstopper) TL-CT12 TL-BT03S...

  • Seite 13: Montage/Demontage

    Montage/Demontage Montage des Dual-Control-Hebel/Bremsgriff Montage/Demontage Montage des Dual-Control-Hebel/Bremsgriff Drehen Sie die Halterungsabdeckung über die Rückseite um. Fassen Sie die Halterungsabdeckung dabei mit beiden Händen, drehen Sie sie vorsichtig herum und drücken Sie sie langsam nach unten. Wenn Sie mit Gewalt an der Halterungsabdeckung ziehen, kann sie aufgrund ihrer Materialeigenschaften beschädigt werden.
  • Seite 14 Montage/Demontage Montage des Dual-Control-Hebel/Bremsgriff Lösen Sie die Klemmschraube. Sie finden die Klemmschraube auf der Oberseite der Hebelhalterung, nachdem Sie die Halterungsabdeckung umgestülpt haben. Klemmschraube Lockern Sie die Klemmschraube ausreichend. Anderenfalls kann der Lenker beschädigt werden, wenn Sie die Befestigungsschelle über den Rennradlenker führen. Montieren Sie den Bremsgriff am Lenker.

  • Seite 15: Montage Des Zusätzlichen Bremsgriffs

    Montage/Demontage Montage des zusätzlichen Bremsgriffs Montage des zusätzlichen Bremsgriffs Der Schellenbereich des zusätzlichen Bremsgriffs hat ein Durchmesser von 31,8 mm, und der Befestigungsbereich ist 38 mm breit. Montieren Sie den zusätzlichen Bremsgriff entsprechend an dem Bereich des Lenkers, wo der Durchmesser 31,8 mm und die Breite 38 mm oder mehr beträgt, wie in der Abbildung gezeigt.

  • Seite 16: Montage Der Bremsscheibe

    Montage/Demontage Montage der Bremsscheibe Stellen Sie den Bund und den Schraubenhalter so ein, wie dies in der Abbildung gezeigt wird. Schraubenhalter Bund Montieren Sie den zusätzlichen Bremsgriff an den Lenker. Stellen Sie sicher, dass der Kontaktbereich des Hebels den Ø 31,8 mm Abschnitt des Lenkers mindestens 5 mm weit berührt.

  • Seite 17: Montage Der Bremssättel

    Montage/Demontage Montage der Bremssättel Montage der Bremssättel Montage der Bremsbeläge Entfernen Sie den Entlüftungsabstandshalter (gelb). Entfernen Sie die Halteklammer. Entfernen Sie die Bremsbelagachse. Entfernen Sie den Entlüftungsabstandshalter (gelb). Entlüftungsabstand (gelb) (BR-RX820) (BR-RX810 / BR-RX400) Entlüftungsabstand (gelb) (BR-RX810 / BR-RX400) (BR-RX820) Setzen Sie die Andruckfeder in die Bremsbeläge ein.

  • Seite 18: Montage Der Bremsleitung

    Montage/Demontage Montage der Bremssättel Montieren Sie die Bremsbeläge. Setzen Sie die Bremsbeläge in den Bremssattel ein. Montieren Sie die Bremsbelagachse. Montieren Sie die Halteklammer. Montieren Sie das Distanzstück für den Bremsbelag (orange). Bremsbelag Halteklammer Distanzstück für Bremsbelag (orange) 0,2 - 0,4 Nm (BR-RX810 / BR-RX400) 1 - 1,5 Nm (BR-RX820)
  • Seite 19 Montage/Demontage Montage der Bremssättel (140-/160-mm-Aufnahme) oder einer Bremsscheibe mit Ø160 mm (160-/180-mm- Aufnahme) Je nach Kombination von Rahmen und Bremsscheibe wird eventuell eine speziell dafür vorgesehene Halterung benötigt. Gabelbefestigungstyp Bremsscheibengr Flat-Mount 140/160 vorn Flat-Mount 160/180 vorn öße Ø140 mm (SS) Ø160 mm (S) Ø180 mm (M) Montieren Sie das Laufrad mit angebrachter Bremsscheibe am Rahmen.
  • Seite 20 Montage/Demontage Montage der Bremssättel Befestigen Sie die Halterung am Bremssattel. Verwenden Sie zur Befestigung die Bremssattel-Befestigungsschrauben B/B2. Montieren Sie den Schraubenbefestigungsstift. * Überprüfen Sie, ob der Schraubenbefestigungsstift vollständig bis zur Rückseite eingesetzt ist. Schraubenbefestigungsstift BR-RX810 / BR-RX400 Halterung 6 - 8 Nm Befestigungsschraube B des Bremssattels BR-RX820 Schraubenbefestigungsstift...
  • Seite 21 Montage/Demontage Montage der Bremssättel Bringen Sie die Bremssattel-Befestigungsschraube B korrekt an. Es gibt zwei Bremssattel- Befestigungsschrauben-Ausführungen und nur die Bremssattel-Befestigungsschraube B kann mit einem Schraubenbefestigungsstift gesichert werden. Bei einer inkorrekten Montage kann es dazu kommen, dass die Bremssattel-Befestigungsschrauben herausfallen oder dass der Bremssattel nicht ausreichend stark fixiert wird.
  • Seite 22 Montage/Demontage Montage der Bremssättel Betätigen Sie den Bremsgriff, damit die Bremsscheibe zwischen den Bremsbelägen fixiert wird, und ziehen Sie dann die beiden Bremssattel-Befestigungsschrauben A an. Führen Sie diesen Schritt erst durch, nachdem Sie die Bremsleitung an den Dual-Control-Hebel/Bremsgriff montiert haben. Anweisungen finden Sie im Abschnitt „ Montage der Bremsleitung “.
  • Seite 23 Montage/Demontage Montage der Bremssättel Montieren Sie den Sprengring. Sprengring Montieren Sie den Sprengring an der in der Abbildung gezeigten Stelle. Sprengring Montage mit einer Halterung − bei Verwendung einer Bremsscheibe mit Ø160 mm (140-/160-mm-Aufnahme) oder einer Bremsscheibe mit Ø180 mm (160-/180-mm- Aufnahme) Montieren Sie das Laufrad mit angebrachter Bremsscheibe am Rahmen.
  • Seite 24 Montage/Demontage Montage der Bremssättel Befestigen Sie die Halterung am Bremssattel. Verwenden Sie zur Befestigung die Bremssattel-Befestigungsschrauben B/B2. Montieren Sie den Schraubenbefestigungsstift. * Überprüfen Sie, ob der Schraubenbefestigungsstift vollständig bis zur Rückseite eingesetzt ist. Schraubenbefestigungsstift BR-RX810 / BR-RX400 Halterung 6 - 8 Nm Befestigungsschraube B des Bremssattels BR-RX820 Schraubenbefestigungsstift...
  • Seite 25 Montage/Demontage Montage der Bremssättel Bringen Sie die Bremssattel-Befestigungsschraube B korrekt an. Es gibt zwei Bremssattel- Befestigungsschrauben-Ausführungen und nur die Bremssattel-Befestigungsschraube B kann mit einem Schraubenbefestigungsstift gesichert werden. Bei einer inkorrekten Montage kann es dazu kommen, dass die Bremssattel-Befestigungsschrauben herausfallen oder dass der Bremssattel nicht ausreichend stark fixiert wird.
  • Seite 26 Montage/Demontage Montage der Bremssättel Montieren Sie die Halterung vorübergehend am Rahmen, sodass sie sich nach links und rechts bewegen kann. Montieren Sie die Halterung wie in der Abbildung gezeigt provisorisch mit den bereits zuvor durch die Bohrungen der Halterung durchgeführten Bremssattel-Befestigungsschrauben A an den Rahmen. Befestigungsschraube A des Bremssattels (Provisorisch) Bringen Sie die Bremssattel-Befestigungsschrauben A nicht an, nachdem Sie die Halterung auf den...
  • Seite 27 Montage/Demontage Montage der Bremssättel Betätigen Sie den Bremsgriff, damit die Bremsscheibe zwischen den Bremsbelägen fixiert wird, und ziehen Sie dann die beiden Bremssattel-Befestigungsschrauben A an. Führen Sie diesen Schritt erst durch, nachdem Sie die Bremsleitung an den Dual-Control-Hebel/Bremsgriff montiert haben. Anweisungen finden Sie im Abschnitt „ Montage der Bremsleitung “.
  • Seite 28 Montage/Demontage Montage der Bremssättel Montieren Sie den Sprengring. Sprengring Montieren Sie den Sprengring an der in der Abbildung gezeigten Stelle. Sprengring...
  • Seite 29 Montage/Demontage Montage der Bremssättel Montage mit der Bremssattel-Befestigungsschraube C/C2 – bei Verwendung einer Bremsscheibe mit Ø140 mm (140-/160-mm-Aufnahme) oder einer Bremsscheibe mit Ø160 mm (160-/180-mm-Aufnahme)
  • Seite 30 Montage/Demontage Montage der Bremssättel Setzen Sie die Bremssattel-Befestigungsschrauben C/C2 in den Befestigungsbereich am Rahmen ein. Vergewissern Sie sich, dass die Länge des überstehenden Teils der Bremssattel-Befestigungsschrauben C/C2 der Vorgabe entspricht. Befestigungsschraube C des Bremssattels Befestigungsschraube C2 des Bremssattels 12 - 14 8 - 9 mm...
  • Seite 31 Montage/Demontage Montage der Bremssättel Bei Verwendung einer Vorrichtung zur Auswahl der Schraubenlänge: Stellen Sie sicher, dass sich die Spitze der Bremssattel-Befestigungsschraube C innerhalb des Bereichs von Abmessung A befindet. Stellen Sie sicher, dass sich die Spitze der Bremssattel-Befestigungsschraube C2 innerhalb des Bereichs von Abmessung B befindet.
  • Seite 32 Montage/Demontage Montage der Bremssättel Die Länge der zu verwendenden Bremssattel-Befestigungsschrauben C/C2 hängt von der Stärke des Rahmens ab. Verwenden Sie die Bremssattel-Befestigungsschrauben C/C2, die zur Stärke des Rahmens passen. Länge der Befestigungsschraube C des Bremssattels Länge der Befestigungsschraube Rahmenstärke Rahmenstärke C2 des Bremssattels Länge der Befestigungsschraube C des Länge der Befestigungsschraube C2...
  • Seite 33 Montage/Demontage Montage der Bremssättel Montieren Sie den Bremssattel vorübergehend am Rahmen, sodass sich der Bremssattel noch horizontal bewegen kann. BR-RX810 / BR-RX400 BR-RX820 Beachten Sie die Form der Schraube (Provisorisch) (Provisorisch) Befestigungsschraube C des Bremssattels Befestigungsschraube C (Provisorisch) des Bremssattels Befestigungsschraube C2 des Bremssattels Bringen Sie die Bremssattel-Befestigungsschraube C korrekt an.
  • Seite 34 Montage/Demontage Montage der Bremssättel Betätigen Sie den Bremsgriff, damit die Bremsscheibe zwischen den Bremsbelägen fixiert wird, und ziehen Sie dann die Bremssattel-Befestigungsschrauben C/C2 an. Führen Sie diesen Schritt erst durch, nachdem Sie die Bremsleitung an den Dual-Control-Hebel/Bremsgriff montiert haben. Anweisungen finden Sie im Abschnitt „ Montage der Bremsleitung “.
  • Seite 35 Montage/Demontage Montage der Bremssättel Befestigen Sie die Halterung am Bremssattel. Verwenden Sie zur Befestigung die Bremssattel-Befestigungsschrauben B/B2. Montieren Sie den Schraubenbefestigungsstift. * Überprüfen Sie, ob der Schraubenbefestigungsstift vollständig bis zur Rückseite eingesetzt ist. BR-RX810 / BR-RX400 BR-RX820 Schraubenbefestigungsstift Schraubenbefestigungsstift Halterung Beachten Sie die Halterung Form der Schraube...
  • Seite 36 Montage/Demontage Montage der Bremssättel Achten Sie bei der Montage der Halterung auf die daran befindliche Markierung. Montieren Sie die Halterung vorübergehend am Rahmen, sodass sie sich nach links und rechts bewegen kann. Führen Sie die provisorische Montage mithilfe der Bremssattel-Befestigungsschrauben C/C2 durch und setzen Sie unter jeden Schraubenkopf eine zusätzliche Distanzscheibe.
  • Seite 37 Montage/Demontage Montage der Bremssättel Betätigen Sie den Bremsgriff, damit die Bremsscheibe zwischen den Bremsbelägen fixiert wird, und ziehen Sie dann die Bremssattel-Befestigungsschrauben C/C2 an. Führen Sie diesen Schritt erst durch, nachdem Sie die Bremsleitung an den Dual-Control-Hebel/Bremsgriff montiert haben. Anweisungen finden Sie im Abschnitt „ Montage der Bremsleitung “.

  • Seite 38: Montage Der Bremsleitung

    Montage/Demontage Montage der Bremsleitung Montage der Bremsleitung Übersicht über das einfache Leitungsanschlusssystem Dual-Control-Hebel/Bremsgriff Verbindungsschraube Bremssattel Überprüfen der Länge der Leitung Bringen Sie die Bremsleitung in die endgültige Montageposition. Diese Abbildung dient lediglich der Erläuterung. Nähere Informationen zum Verlegen der Bremsleitungen erhalten Sie beim Hersteller des Fahrrads bzw. in der Gebrauchsanleitung des Fahrrads.

  • Seite 39: Kürzen Der Bremsleitung

    Montage/Demontage Montage der Bremsleitung Prüfen Sie, ob die Bremsleitung die richtige Länge hat. Sichern Sie den Hebel in der Position, in der er beim Fahren verwendet wird. Überprüfen Sie die Markierung an der Bremsleitung anhand der Kante der Verbindungsschraube des Bremsgriffs.
  • Seite 40 Montage/Demontage Montage der Bremsleitung Setzen Sie eine Schnittmarkierung. Markieren Sie die Leitung an einer Position, die sich 21 mm von der Prüfmarkierung entfernt und näher am Leitungsende befindet. Fügen Sie beim Montieren an der Verbindungsschraube am Unter-Bremsgriff eine Markierung 18 mm von der Prüfmarkierung entfernt hinzu.
  • Seite 41 Montage/Demontage Montage der Bremsleitung Legen Sie die Bremsleitung in das TL-BH62. Vergewissern Sie sich beim Einsetzen der Bremsleitung, dass die Schnittmarkierung parallel zur Anzeigenut im Werkzeug verläuft. Schnittmarkierung Überprüfen Sie die markierte Stelle und befestigen Sie die Bremsleitung in der gewünschten Position. Vergewissern Sie sich, dass die Leitung sicher befestigt ist, montieren Sie dann den Leitungsschneider.
  • Seite 42 Montage/Demontage Montage der Bremsleitung Drücken Sie den Leitungsschneider wie in der Abbildung gezeigt, um die Bremsleitung zu kürzen. Entfernen Sie den Leitungsschneider und vergewissern Sie sich, dass das abgelängte Ende gerade ist. 90° 90°...
  • Seite 43 Einpressblock Verbindungseinsatz Beim Anschließen eines einfachen Leitungsanschlusssystems muss ein spezifischer Verbindungseinsatz (SHIMANO CODE-Nr.: Y8JA98020/Farbe: silber) verwendet werden. Die Verwendung eines vom spezifizierten Verbindungseinsatz abweichenden Einsatzes kann zu Ölaustritt und anderen Fehlfunktionen führen. Drücken Sie den Hebel des TL-BH62 herunter, um den Verbindungseinsatz in die Bremsleitung einzusetzen.

  • Seite 44: Anschließen Der Leitung

    Montage/Demontage Montage der Bremsleitung Entfernen Sie die Bremsleitung aus dem TL-BH62. Anschließen der Leitung Sichern Sie den Hebel mit nach oben zeigendem Leitungsstecker, indem Sie den Winkel des Lenkers o. Ä, ändern. Um Platz für den Schraubenschlüssel zu haben, müssen Sie den Hebel eventuell etwas nach außen neigen.
  • Seite 45 Montage/Demontage Montage der Bremsleitung Entfernen Sie den Stopfenhalter. Stopfenhalter Entfernen Sie den Verschlussstopfen. Verwenden Sie ein sauberes Tuch, damit kein Öl vom Verschlussstopfen tropft. Verschlussstopfen Setzen Sie die Bremsleitung in die Öffnung zum Anschluss der Bremsleitung ein. Der Hebel wird mit einer vormontierten Olive geliefert. Stellen Sie beim Einsetzen der Leitung sicher, dass sie nicht an der Olive hängen bleibt.

  • Seite 46: Montage Der Bremsleitung An Den Zusätzlichen Bremsgriff

    Montage/Demontage Montage der Bremsleitung Ziehen Sie die Verbindungsschraube mit Flansch fest. Ziehen Sie die Verbindungsschraube mit Flansch an und drücken Sie dabei die Bremsleitung hinein. 5 - 6 Nm Verbindungsschraube mit Flansch Setzen Sie die Bremsleitung komplett ein und ziehen Sie die Verbindungsschraube an. Andernfalls kann Öl austreten oder es besteht keine ausreichende Bremskraft.
  • Seite 47 Montage/Demontage Montage der Bremsleitung Schneiden Sie die Bremsleitung dort, wo der Lenker zu biegen beginnt. Schneiden Sie mithilfe des TL-CT12 oder des Gehäuse-Schneiders. Ziehen Sie Klebeband oder anderes Material ab, das dazu verwendet wird, die Bremsleitung in Position zu halten. Entfernen Sie die Bremsleitung griffseitig.
  • Seite 48 Abdeckung der Leitung Bremsleitung Prüfen Sie, dass die Olive sich in der in der Abbildung gezeigten Position befindet, tragen Sie dann hochwertiges Fett von SHIMANO auf die Gewinde der Verbindungsschraube und die Außenseite der Olive auf. Hochwertiges Fett von SHIMANO...
  • Seite 49 Montage/Demontage Montage der Bremsleitung Montieren Sie die Bremsleitung an den zusätzlichen Bremsgriff. Führen Sie die Leitung bis zur Prüfmarkierung an der Außenhülle der Leitung ein. Stellen Sie sicher, dass die Bremsleitung nicht verdreht ist. Prüfmarkierung Verbindungsschraube Die Bremsleitung darf beim Montieren keinesfalls verdreht werden. Prüfen Sie, ob die Position des Bremssattels und des zusätzlichen Bremsgriffs jener in der Abbildung entspricht.
  • Seite 50 Montage/Demontage Montage der Bremsleitung Ziehen Sie die Verbindungsschraube an, während Sie die Bremsleitung hineindrücken. Verbindungsschraube 5 - 7 Nm Montieren Sie die Abdeckung der Leitung. Abdeckung der Leitung Bringen Sie an einem Ende der Bremsleitung wie in der Abbildung gezeigt zwei Markierungen an. Verwenden Sie die mit dem zusätzlichen Bremsgriff mitgelieferte Bremsleitung.
  • Seite 51 Montage/Demontage Montage der Bremsleitung Montieren Sie die Bremsleitung in der in der Abbildung gezeigten Position an der Verbindungsschraube. Lesen Sie für die Montage unter den Schritten nach. Verbindungsschraube Platzieren Sie die Bremsleitung entlang des Lenkers, prüfen Sie beim Verbinden mit dem Hebel die Länge, schneiden Sie dann die Leitung.

  • Seite 52: Montage Des Schaltkabels/Schaltzuges

    Montage/Demontage Montage des Schaltkabels/Schaltzuges Lesen Sie nach der Montage der Bremsleitung das Kapitel „ Wechseln des original SHIMANO-Mineralöls “, um das Mineralöl einzuspritzen und die Luft aus dem System abzulassen. Montage des Schaltkabels/Schaltzuges Zu verwendender Zug Vorgesehener Innenzug Empfohlene Außenhüllen Ø...

  • Seite 53: Kürzen Der Außenhülle

    Montage/Demontage Montage des Schaltkabels/Schaltzuges OT-RS900 Endkappe mit langer Zunge Gedichtete Außenhüllentülle (Aluminiumausführung) (Schaltwerkseite) OT-SP41 Endkappe mit langer Kappe mit kurzer Zunge Zunge* (Schalthebelseite) Informationen zur Außenhüllentülle für die Sattelstützenseite finden Sie in der Gebrauchsanweisung der Sattelstütze. Kürzen der Außenhülle Kürzen Sie die Außenhülle mit einem Bowdenzugschneider (TL-CT12) o. Ä. Kürzen Sie das Ende der Außenhülle, das auf der anderen Seite der Markierung liegt.
  • Seite 54 Montage/Demontage Montage des Schaltkabels/Schaltzuges Dehnen Sie die Spitze der Innenauskleidung (Ø2,2 oder mehr) mit einem dünnen Werkzeug wie der Nadel des TL-CT12 auf. Formen Sie das abgelängte Ende zu einem perfekten Kreis. SP41 TL-CT12-Nadel Achten Sie darauf, sich mit der TL-CT12-Nadel nicht die Hände zu verletzen. Montieren Sie die Außenhüllentülle mit Zunge.
  • Seite 55 Montage/Demontage Montage des Schaltkabels/Schaltzuges Bewegen Sie den rechten Griff in die oberste Position. Bedienen Sie den Lösehebel mindestens 10 Mal. ST-RX810-LA verfügt über keinen Lösehebel, so dass dieser nicht bedient werden muss. Lösehebel Drehen Sie die Halterungsabdeckung über die Rückseite um. Entfernen Sie die Zugabdeckung von der Halterung.
  • Seite 56 Montage/Demontage Montage des Schaltkabels/Schaltzuges Montieren Sie den Innenzug durch die Hebelhalterung, wie in der Abbildung gezeigt. Führen Sie den Innenzug ein und achten Sie darauf, die Beschichtung nicht zu beschädigen. Achten Sie darauf, dass der Innenzugnippel fest in der Zugaufnahme sitzt. Montieren Sie den Innenzug durch die Hebelhalterung, wie in der Abbildung gezeigt.
  • Seite 57 Montage/Demontage Montage des Schaltkabels/Schaltzuges Montieren Sie die Zugabdeckung an der Halterung. Wenn die Beschichtung bei der Montage des Innenzugs beschädigt wird, kann die Beschichtung ausfransen. Dies hat jedoch keine Auswirkungen auf die Funktion. Führen Sie die Ausrichtungsmarkierung der Kappe mit kurzer Zunge in die Anzeigenut an der Hebelhalterung.

  • Seite 58: Einstellung

    Einstellung Einstellung...

  • Seite 59: Einstellen Der Griffweite

    Einstellung Einstellen der Griffweite Einstellen der Griffweite...

  • Seite 60: Einstellung Einstellen Der Griffweite

    Einstellung Einstellen der Griffweite Drehen Sie die Schraube für die Griffweiteneinstellung, um die Griffweite einzustellen. ST-RX810 / BL-RX810 / ST-RX810-LA Wenn Sie die Schraube für die Griffweiteneinstellung anziehen (im Uhrzeigersinn drehen), vergrößert sich der Abstand zwischen der Ruheposition des Hebels und dem Lenker; wenn Sie die Schraube lockern (gegen den Uhrzeigersinn drehen), verringert sich der Abstand.

  • Seite 61: Einstellung Einstellen Des Leerwegs

    Einstellung Einstellen des Leerwegs Schraube für Griffweiteneinstellung Stellen Sie sicher, dass die Bremsen nach dem Einstellen richtig funktionieren. Falls Sie einen zusätzlichen Bremsgriff verwenden, vergewissern Sie sich, dass er funktioniert, indem Sie den Hauptbremsgriff und den zusätzlichen Bremsgriff gleichzeitig bedienen. Einstellen des Leerwegs Stellen Sie ein, wie weit der Hebel gezogen werden muss, bis es zu einem Kontakt von Bremsbelag und Bremsscheibe kommt.
  • Seite 62 Einstellung Einstellen des Leerwegs Drehen Sie die Einstellschraube für den Leerweg, um den Leerweg anzupassen. Wenn Sie die Leerweg-Einstellschraube anziehen (im Uhrzeigersinn drehen), verkürzt sich der vom Hebel zurückzulegende Weg; wenn Sie die Schraube lockern (gegen den Uhrzeigersinn drehen), verlängert sich der Weg.

  • Seite 63: Wartung

    Wartung Austauschen der Bremsbeläge Wartung Austauschen der Bremsbeläge Tauschen Sie die Bremsbeläge unter folgenden Umständen aus: Wenn Öl an den Bremsbelägen haftet Wenn die Bremsbeläge auf eine Stärke von 0,5 mm abgeschliffen sind Wenn die Andruckfeder für Bremsbeläge die Bremsscheibe berührt Entfernen Sie das Laufrad vom Rahmen.
  • Seite 64 Wartung Austauschen der Bremsbeläge Schieben Sie die Kolben so weit wie möglich in gerader Ausrichtung zurück. Dieses Bremssystem wurde so konzipiert, dass der Spalt zwischen Bremsscheibe und Bremsbelägen automatisch eingestellt wird. Die Kolben schieben sich dazu im Verhältnis zum Verschleiß der Bremsbeläge schrittweise nach vorne.
  • Seite 65 Wartung Austauschen der Bremsbeläge Montieren Sie die Bremsbeläge. Setzen Sie die Bremsbeläge in den Bremssattel ein. Montieren Sie die Bremsbelagachse. Montieren Sie die Halteklammer. Montieren Sie das Distanzstück für den Bremsbelag (rot). Bremsbelag Halteklammer Distanzstück für Bremsbelag (rot) 0,2 - 0,4 Nm (BR-RX810 / BR-RX400) 1 - 1,5 Nm (BR-RX820)
  • Seite 66 Wartung Austauschen der Bremsbeläge Stellen Sie sicher, dass die Bremsscheibe die Bremsbeläge nicht berührt. Falls es eine Berührung gibt, überprüfen Sie, ob das Laufrad richtig montiert ist. Liegt kein Problem mit der Montage des Laufrads vor, lesen Sie den Abschnitt „ Montage der Bremssättel “...

  • Seite 67: Wechseln Des Original Shimano-Mineralöls

    Trinken Sie das Produkt nicht. Dies kann zu Erbrechen oder Durchfall führen. Halten Sie das Produkt von Kindern fern. Der Behälter mit dem original SHIMANO-Mineralöl darf nicht erhitzt, keinen Schnitten oder Schweißarbeiten ausgesetzt oder unter Druck gesetzt werden. Dies kann zu einer Explosion oder einem Brand führen.
  • Seite 68 Wartung Wechseln des original SHIMANO-Mineralöls Entfernen Sie die Bremsbeläge aus dem Bremssattel. Entfernen Sie die Halteklammer, entfernen Sie dann die Bremsbelagachse. Bremsbelag Halteklammer (BR-RX810 / BR-RX400) (BR-RX820) Schieben Sie die Kolben so weit wie möglich in gerader Ausrichtung zurück. Schieben Sie die Kolben mit einem flach geformten Werkzeug zurück. Achten Sie dabei darauf, die Kolben nicht zu verdrehen.
  • Seite 69 Wartung Wechseln des original SHIMANO-Mineralöls Montieren Sie den Entlüftungsabstandshalter. Setzen Sie den Entlüftungsabstandshalter (gelb) in den Bremssattel ein. Montieren Sie die Bremsbelagachse. Montieren Sie die Halteklammer. Entlüftungsabstand (gelb) (BR-RX820) (BR-RX810 / BR-RX400) Entlüftungsabstand (gelb) (Provisorisch) (BR-RX810 / BR-RX400) (Provisorisch) (BR-RX820)
  • Seite 70 Wartung Wechseln des original SHIMANO-Mineralöls Stellen Sie den Bremsgriff auf eine Position ein, in der sich die Oberseite der Entlüftungsschraube parallel zum Boden befindet. Entfernen Sie die Entlüftungsschraube und den O-Ring. Entlüftungsschraube O-Ring...
  • Seite 71 Wartung Wechseln des original SHIMANO-Mineralöls Bringen Sie einen Schlauch samt Beutel am Entlüftungsnippel/Entlüftungssockel an. BR-RX810 / BR-RX400 Entfernen Sie die Entlüftungsnippelkappe. Bringen Sie einen 7-mm-Ringschlüssel in die in der Abbildung gezeigte Position. Schließen Sie den Schlauch mit Beutel an den Entlüftungsnippel an.

  • Seite 72: Hinzufügen Von Mineralöl Und Entlüften

    BR-RX810 / BR-RX400 Entlüftungsschraube Entlüftungsnippel Hinzufügen von Mineralöl und Entlüften Verwenden Sie für das Nachfüllen ausschließlich original SHIMANO-Mineralöl. Falls Sie keinen zusätzlichen Bremsgriff verwenden, sind die Verfahren der Schritte nicht notwendig. Lösen Sie beim Auswechseln des Mineralöls nicht die Dichtungsschraube am Unter-Bremsgriff.
  • Seite 73 Es können Arbeiten am BR-RX820 durchgeführt werden, während dieser am Rahmen montiert ist. BR-RX810 / BR-RX400 BR-RX820 Bremsleitung Bremssattel Zum Entlüften benötigen Sie ein original SHIMANO-Entlüftungswerkzeug, wie z. B. das TL-BR001 oder das TL-BR002. Entfernen Sie die Bremsbeläge aus dem Bremssattel. Entfernen Sie die Halteklammer, entfernen Sie dann die Bremsbelagachse. Bremsbelag...
  • Seite 74 Wartung Wechseln des original SHIMANO-Mineralöls Schieben Sie die Kolben so weit wie möglich in gerader Ausrichtung zurück. Schieben Sie die Kolben mit einem flach geformten Werkzeug zurück. Achten Sie dabei darauf, die Kolben nicht zu verdrehen. Schieben Sie die Kolben nicht mit einem scharfen Werkzeug. Anderenfalls könnten die Kolben beschädigt werden.
  • Seite 75 Wartung Wechseln des original SHIMANO-Mineralöls Stülpen Sie die Halterungsabdeckung von der Vorderseite aus um. Stellen Sie den Bremsgriff auf eine Position ein, in der sich die Oberseite der Entlüftungsschraube parallel zum Boden befindet. Achten Sie beim Einstellen des Winkels am Bremsgriff darauf, nicht die Bremsleitung oder den...
  • Seite 76 Wartung Wechseln des original SHIMANO-Mineralöls Neigen Sie den zusätzlichen Bremsgriff aus der horizontalen Position 30° nach unten. Dieser Arbeitsschritt ist nicht notwendig, falls kein zusätzlicher Bremsgriff montiert ist. 30° Entfernen Sie die Entlüftungsschraube und den O-Ring. Entlüftungsschraube O-Ring Lassen Sie die Entlüftungsschraube und den O-Ring nicht fallen.
  • Seite 77 Wartung Wechseln des original SHIMANO-Mineralöls Bringen Sie den Öltrichter an. Öltrichter Stellen Sie den Bremsgriff auf eine Position ein, in der sich die in der Abbildung dargestellte Oberfläche der Halterung parallel zum Boden befindet. Nehmen Sie Einstellungen vor, indem Sie den Winkel des Lenkers o. Ä, ändern.
  • Seite 78 Wartung Wechseln des original SHIMANO-Mineralöls Füllen Sie das Öl über den Entlüftungsnippel/Entlüftungssockel ein. Betätigen Sie beim Einfüllen von Öl keinesfalls den Bremsgriff. Anderenfalls können Luftblasen in das System gelangen. Sollten Sie den Hebel betätigt haben, lassen Sie das Öl ab und beginnen Sie das Verfahren noch einmal von vorne.
  • Seite 79 Wartung Wechseln des original SHIMANO-Mineralöls Entlüftungsschrauben- Kappe Entlüftungsschraube Entlüftungssockel-Kappe Ziehen und lösen Sie den zusätzlichen Bremsgriff ungefähr 10 Mal. Greifen Sie den Unter-Bremsgriff langsam für 1 bis 2 Sekunden, bis er einen Kontakt mit dem Lenker macht, lösen Sie ihn dann langsam innerhalb von 1 bis 2 Sekunden.
  • Seite 80 Wartung Wechseln des original SHIMANO-Mineralöls Füllen Sie das Öl über den Entlüftungsnippel/Entlüftungssockel ein. Schieben Sie den Spritzenkolben vor, um das Öl einzufüllen. Geben Sie weiter Öl hinzu, bis sich im austretenden Öl keine Luftblasen mehr befinden. BR-RX810 / BR-RX400 BR-RX820...
  • Seite 81 Wartung Wechseln des original SHIMANO-Mineralöls Führen Sie die folgende Hebelbetätigung durch: Ziehen Sie den zusätzlichen Bremsgriff, bis er Kontakt mit dem Lenker hat. Beim Ziehen des zusätzlichen Bremsgriffs ziehen Sie schnell auch den Hauptbremsgriff, bis er Kontakt mit dem Lenker hat (für etwa 0,5 Sekunden).
  • Seite 82 Wartung Wechseln des original SHIMANO-Mineralöls Füllen Sie das Öl über den Entlüftungsnippel/Entlüftungssockel ein. Schieben Sie den Spritzenkolben vor, um das Öl einzufüllen. Geben Sie weiter Öl hinzu, bis sich im austretenden Öl keine Luftblasen mehr befinden. BR-RX810 / BR-RX400 BR-RX820...
  • Seite 83 Wartung Wechseln des original SHIMANO-Mineralöls Sobald sich keine Luftblasen mehr im Öl befinden, bringen Sie den Hebel in eine Position, in der sich die Halterung wie in der Abbildung gezeigt in einem Winkel von 45° befindet. Nehmen Sie Einstellungen vor, indem Sie den Winkel des Lenkers o. Ä, ändern.
  • Seite 84 Wartung Wechseln des original SHIMANO-Mineralöls Lassen Sie die verbleibende Luft ab. Der Großteil der im Bremssystem verbliebenen Luftblasen kann anhand der folgenden Schritte abgelassen werden. BR-RX810 / BR-RX400 Bringen Sie einen 7-mm-Ringschlüssel in die in der Abbildung gezeigte Position. Schließen Sie den Schlauch mit Beutel an den Entlüftungsnippel an.
  • Seite 85 Wartung Wechseln des original SHIMANO-Mineralöls Es kann helfen, die Bremsleitung leicht zu schütteln, die Hebelhalterung oder dem Bremssattel leicht mit einem nicht kratzenden Schraubendreher anzutippen oder die Position der Bremssättel zu ändern. Fügen Sie, während der Ölstand im Öltrichter sinkt, Öl hinzu, um den Ölstand zu halten und zu vermeiden, dass Luft in das System gelangt.
  • Seite 86 Wartung Wechseln des original SHIMANO-Mineralöls Öffnen und schließen Sie bei gedrücktem Hebel den Entlüftungsnippel/die Entlüftungsschraube mehrmals schnell hintereinander. Öffnen und schließen Sie den Entlüftungsnippel jedes Mal für ca. 0,5 Sekunden, um jegliche im Bremssattel befindliche Luftblasen austreten zu lassen. BR-RX810 / BR-RX400 BR-RX820 Entlüftungsschraube...
  • Seite 87 Wartung Wechseln des original SHIMANO-Mineralöls Stellen Sie den Bremsgriff auf eine Position ein, in der sich die in der Abbildung dargestellte Oberfläche der Halterung parallel zum Boden befindet. Nehmen Sie Einstellungen vor, indem Sie den Winkel des Lenkers o. Ä, ändern.
  • Seite 88 Wartung Wechseln des original SHIMANO-Mineralöls Betätigen Sie den Bremsgriff. Luftblasen im System steigen durch den Stutzen in den Öltrichter hoch. Wiederholen Sie den Vorgang mehrmals langsam, bis keine Luftblasen mehr auftreten. Betätigen Sie den Bremsgriff mehrfach und prüfen Sie, ob die Bremsbeläge die Bremsscheibe greifen und sich am Hebel Bremsdruck aufbaut.
  • Seite 89 Wartung Wechseln des original SHIMANO-Mineralöls Stellen Sie den Bremsgriff auf eine Position ein, in der sich die Oberseite der Entlüftungsschraube parallel zum Boden befindet. Nehmen Sie Einstellungen vor, indem Sie den Winkel des Lenkers o. Ä, ändern. Verschließen Sie den Öltrichter mit dem Ölstopper.
  • Seite 90 Wartung Wechseln des original SHIMANO-Mineralöls Ziehen Sie die Entlüftungsschraube samt O-Ring an. Ziehen Sie die Schraube so lange fest, bis Öl ausfließt, um sicherzustellen, dass keine Luftblasen mehr im Vorratsbehälter sind. Betätigen Sie nicht den Bremsgriff. Ansonsten besteht das Risiko, dass Luftblasen in den Zylinder gelangen.

  • Seite 91: Ersetzen Der Bremsleitung

    Wartung Ersetzen der Bremsleitung Ersetzen der Bremsleitung Lesen Sie nach dem Auswechseln der Bremsleitung das Kapitel „ Wechseln des original SHIMANO-Mineralöls “, um das Mineralöl einzuspritzen und die Luft aus dem System abzulassen. Bitte lesen Sie „ Montage der Bremsleitung an den zusätzlichen Bremsgriff “, um Details über das Ersetzen der...

  • Seite 92: Montage Am Hebel

    Olive Verbindungsschraube mit Flansch Prüfen Sie, dass die Olive sich in der in der Abbildung gezeigten Position befindet, tragen Sie dann hochwertiges Fett von SHIMANO auf die Gewinde der Verbindungsschraube und die Außenseite der Olive auf. Hochwertiges Fett von SHIMANO...

  • Seite 93: Montage Am Bremssattel

    Wartung Ersetzen der Bremsleitung Befestigen Sie die Verbindungsschraube mit Flansch am Hebel und drücken Sie dabei die Bremsleitung hinein. Achten Sie darauf, dass die Bremsleitung beim Hineindrücken gerade ist. 5 - 6 Nm Verbindungsschraube mit Flansch Passen Sie, um den Lenker zu montieren, den Winkel der Halterung an, indem Sie die Halterung vom Lenker aus nach außen neigen, so dass Sie den Schraubenschlüssel drehen können.
  • Seite 94 Wartung Ersetzen der Bremsleitung Prüfen Sie, dass die Olive sich in der in der Abbildung gezeigten Position befindet, tragen Sie dann hochwertiges Fett von SHIMANO auf die Gewinde der Verbindungsschraube und die Außenseite der Olive auf. Hochwertiges Fett von SHIMANO...
  • Seite 95 Wartung Ersetzen der Bremsleitung Montieren Sie die Bremsleitung in den Bremssattel. Führen Sie die Leitung bis zur Prüfmarkierung an der Außenhülle der Leitung ein. Die Bremsleitung darf beim Montieren keinesfalls verdreht werden. Achten Sie darauf, dass die Position der Bremssättel und der Hebel der in der Abbildung gezeigten Position entspricht.

  • Seite 96: Wartung Des Bremssattelkolbens

    Wartung Wartung des Bremssattelkolbens Ziehen Sie die Verbindungsschraube an, während Sie die Bremsleitung hineindrücken. 5 - 7 Nm Verbindungsschraube Wartung des Bremssattelkolbens Der Bremssattel verfügt über zwei Kolben. Passen Sie die Kolben mithilfe folgender Verfahren an, wenn die Kolben nicht korrekt arbeiten, sich ungleichmäßig weit vorschieben oder die Bremsbeläge ständig in Kontakt mit der Bremsscheibe sein sollten.

  • Seite 97: Austausch Des Namensschildes

    Wartung Austausch des Namensschildes Schieben Sie die Kolben so weit wie möglich in gerader Ausrichtung zurück. Schieben Sie die Kolben mit einem flach geformten Werkzeug zurück. Achten Sie dabei darauf, die Kolben nicht zu verdrehen. Schieben Sie die Kolben nicht mit einem scharfen Werkzeug. Anderenfalls könnten die Kolben beschädigt werden.

  • Seite 98: Austauschen Der Halterungsabdeckung

    Wartung Austauschen der Halterungsabdeckung Entfernen Sie die Schrauben und tauschen Sie das Namensschild aus. 0,15 - 0,2 Nm Die Schraube ist klein. Achten Sie daher darauf, sie nicht fallen zu lassen. Austauschen der Halterungsabdeckung Entfernen Sie die Bremsleitung und den Schaltzug vom Hebel, um die Halterungsabdeckung zu entfernen und zu montieren, entfernen Sie dann den Hebel vom Lenker.
  • Seite 99 Wartung Austauschen der Halterungsabdeckung Montieren Sie eine neue Halterungsabdeckung. Schieben Sie die Nasen der Halterungsabdeckung bei der Montage in die Aussparungen des Halterungsgehäuses. Die Halterungsabdeckung verfügt an der Innenseite über eine Markierung für links bzw. für rechts. Nach Entfernen der Bremsleitung müssen Sie eine Entlüftung durchführen. Die Montage wird durch das Auftragen von Isopropyl-Alkohol auf der Innenseite der Halterungsabdeckung erleichtert.

  • Seite 100: Austausch Der Hauptgriffhalterung

    Wartung Austausch der Hauptgriffhalterung Austausch der Hauptgriffhalterung Betätigen Sie den Lösehebel zwei oder drei Mal, schalten Sie dann den Hauptgang zwei Gänge weiter. ST-RX810-LA verfügt über keinen Lösehebel, so dass dieser nicht bedient werden muss. Lösehebel Haupthebel Halten Sie das Gehäuse des Haupthebels mit den Fingern fest und schalten Sie nur den Haupthebel, bis er sich wieder in der ursprünglichen Position befindet.

  • Seite 101: Austausch Der Zugabdeckung

    Wartung Austausch der Zugabdeckung Entfernen Sie den Anschlag. Rotieren Sie die Hauptgriffhalterung mit einem Schlitzschraubendreher oder einem ähnlichen Werkzeug in die Richtung die Pfeils. Ziehen Sie die Hauptgriffhalterung heraus. Setzen Sie eine neue Hauptgriffhalterung ein. Austausch der Zugabdeckung Drehen Sie die Halterungsabdeckung über die Rückseite um.

  • Seite 102: Entfernen Eines Abgetrennten Innenzugnippels (Schaltzug)

    Wartung Entfernen eines abgetrennten Innenzugnippels (Schaltzug) Entfernen Sie die Zugabdeckung von der Halterung. Entfernen Sie sie mit einem Schraubendreher o. Ä. Zugabdeckung Setzen Sie eine neue Zugabdeckung in die Bohrung der Halterung ein. Knicken Sie die Zugabdeckung leicht, bevor Sie sie montieren. Entfernen eines abgetrennten Innenzugnippels (Schaltzug) Falls sich der Innenzugnippel nicht problemlos herausziehen lässt, sollten Sie das im Folgenden beschriebene...

  • Seite 103: Austausch Der Sl-Zugführung

    Wartung Austausch der SL-Zugführung Entfernen Sie die Abdeckung der Einheit. Entfernen Sie die Schrauben an der Unterseite der Halterung. Abdeckung der Einheit Ziehen Sie den feststeckenden Innenzugnippel aus der Auflagefläche des Schaltmechanismus heraus. Achten Sie darauf, die Feder nicht versehentlich zu berühren. Anderenfalls könnte es zu einer Fehlfunktion kommen.
  • Seite 104 Wartung Austausch der SL-Zugführung Öffnen Sie die Zugabdeckung. Öffnen Sie sie mit einem Schraubendreher o. Ä. Zugabdeckung Ziehen Sie die SL-Zugführung heraus. Verwenden Sie hierzu ein spitzes Werkzeug. SL-Zugführung Drücken Sie die neue SL-Zugführung von Hand hinein. Schließen Sie die Zugabdeckung.

  • Seite 105: Austauschen Der Membran

    Wartung Austauschen der Membran Austauschen der Membran Entfernen Sie die Halterungsabdeckung. Lesen Sie zum Fortfahren „ Austauschen der Halterungsabdeckung “.
  • Seite 106 Wartung Austauschen der Membran Entfernen Sie die Deckelbefestigungsschrauben und die Deckelabstandshalter. Deckelbefestigungsschraube Deckelabstandshalter...
  • Seite 107 Wartung Austauschen der Membran Wenn die Halterung über Sockel verfügt, sind keine Deckelabstandshalter angebracht. Sockel Richten Sie den Hebel zur Durchführung des Austauschverfahrens so aus, dass die Deckelbefestigungsschrauben, der Deckel usw. gerade nach oben entfernt werden können. Bei einer anderen Ausrichtung würde das Öl austreten. Entfernen Sie den Deckel.
  • Seite 108 Wartung Austauschen der Membran Entfernen Sie die Membran. Membran Setzen Sie die neue Membran ein. Membran Vergewissern Sie sich vor dem Einsetzen der Membran, dass die Montagefläche der Membran frei von Schmutz und Staub ist. Falls Schmutz oder Staub vorhanden ist, entfernen Sie diesen mit einem sauberen Tuch, auf das Sie zuvor Bauteilreiniger gesprüht haben.
  • Seite 109 Wartung Austauschen der Membran Montieren Sie den Deckel. Ziehen Sie die Deckelbefestigungsschrauben in der Reihenfolge (1) bis (3) an. Halterung ohne Sockel 0,8 Nm Deckelbefestigungsschraube Deckelabstandshalter Deckel Halterung mit Sockeln 0,8 Nm Deckelbefestigungsschraube Deckel...
  • Seite 110 Halterung einzuklemmen. Die Membran könnte einreißen. Für die mit (3) gekennzeichnete Deckelbefestigungsschraube wird kein Deckelabstandshalter benötigt. Lesen Sie nach dem Austauschen der Membran zum Einspritzen des Mineralöls und Entlüften des Systems den Abschnitt „ Wechseln des original SHIMANO-Mineralöls “.
  • Seite 111 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
