Shimano Nexus INTER-5E series Händlerbetriebsanleitung Seite 22

MONTAGE

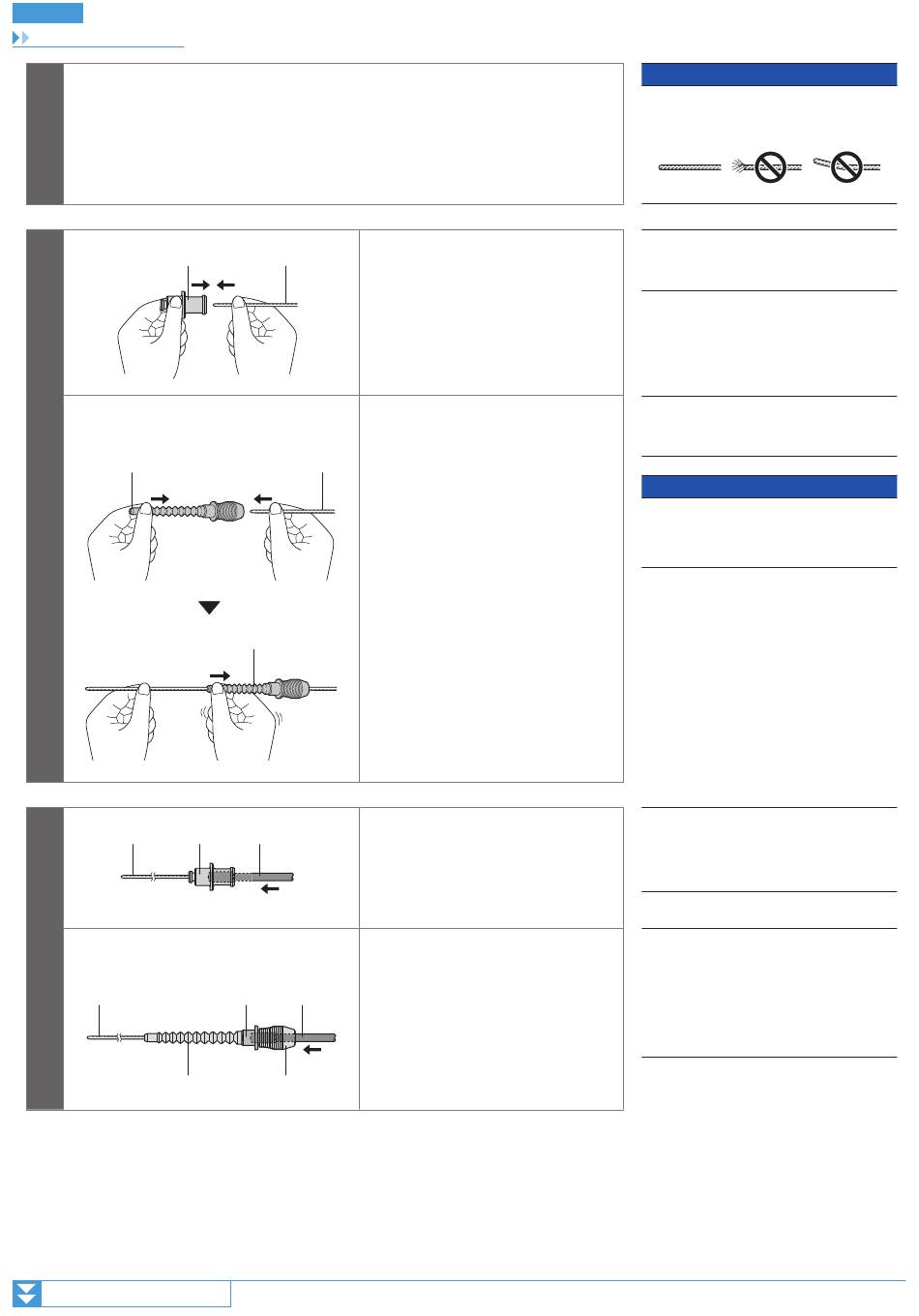

Montage an der Schalteinheit
Wischen Sie Schmiermittel auf dem Innenzug ab.
4
(A)
Gummibalgen und Gummiabdeckung
befestigt
(A)
5
(A) (B)
6
Gummibalgen und Gummiabdeckung
befestigt
(A)
(D)
Fortsetzung auf der nächsten Seite
Ziehen Sie den Innenzug durch den
(B)
Außenhüllenhalter und stellen Sie ihn
ein.
Wenn die Gummibalgen und die
Gummiabdeckungen befestigt sind,
halten Sie das Ende der Gummibalgen
(B)
und führen Sie den Innenzug ein.
Scheiben und stellen Sie die
Gummibalgen ein.
(A)
Schieben Sie die Außenhülle in den
(C)
Außenhüllenhalter.
Schieben Sie die Außenhülle so über,
dass sie den Halter sicher berührt.
Wenn die Gummibalgen und
Gummiabdeckung befestigt sind, führen
Sie die Außenhülle in die
(B) (C)
Gummiabdeckung ein und setzen Sie sie
in den Außenhüllenhalter ein.
Schieben Sie die Außenhülle so über,
dass sie den Halter sicher berührt.
(E)
22
HINWEIS
Verwenden Sie einen neuen Innenzug;
verwenden Sie keinen Zug, dessen Ende
abgetrennt wurde.
(A)
Außenhüllenhalter
(B)
Innenzug
(A)
Gummibalgen
(B)
Innenzug
HINWEIS
Achten Sie dabei sorgfältig darauf, die
Gummibalgen nicht mit dem Ende des
Innenzuges zu stechen.
(A)
Innenzug
(B)
Außenhüllenhalter
(C)
Außenhülle
(A)
Innenzug
(B)
Außenhüllenhalter
(C)
Außenhülle
(D)
Gummibalgen
(E)
Gummiabdeckung
