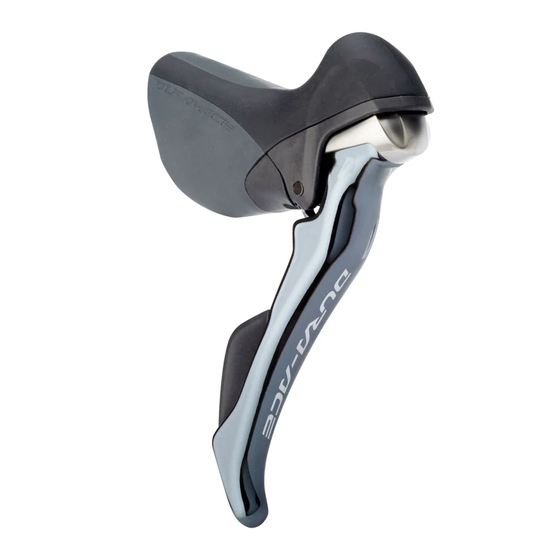

Shimano ST-9000 Händlerbetriebsanleitung
Dual-control-schalt-/bremehebel
Verwandte Anleitungen für Shimano ST-9000
Inhaltszusammenfassung für Shimano ST-9000
- Seite 1 (German) DM-ST0002-05 Händlerbetriebsanleitung Dual-Control-Schalt-/Bremehebel ST-9001 ST-9000 ST-6800 ST-5800 ST-4700 ST-4703...
-
Seite 2: Inhaltsverzeichnis
INHALT WICHTIGER HINWEIS .................... 3 SICHERHEITSHINWEISE ..................4 EINBAU ........................6 Liste zu verwendender Werkzeuge ......................6 Montage des Lenkers ..........................6 Montage des Bremszuges ...........................8 Montage des Schaltzuges ...........................9 EINSTELLUNG ...................... 14 Einstellung des Hebelwegs ........................14 WARTUNG ......................15 Entfernen von Halterung und Hebel .......................15 Montage der Halterung und des Hebels ....................16 Wiedereinsetzen der Halterungsabdeckung ...................17 Austauschen des Typenschilds ........................17... -
Seite 3: Wichtiger Hinweis
• Demontieren oder modifizieren Sie das Produkt ausschließlich entsprechend den in dieser Händlerbetriebsanleitung enthaltenen Informationen. • Alle Händlerbetriebsanleitungen und Gebrauchsanleitungen können online auf unserer Website (http://si.shimano.com) eingesehen werden. • Bitte beachten Sie die einschlägigen Regeln und Bestimmungen des Landes, des Staates oder der Region, in der Sie Ihr Unternehmen als Händler betreiben. -
Seite 4: Sicherheitshinweise
• Beachten Sie bei der Installation von Komponenten immer die in den entsprechenden Gebrauchsanleitungen dargelegten Anweisungen. Es wird empfohlen, nur Originalteile von Shimano zu verwenden. Wenn Teile wie Schrauben oder Muttern sich lösen oder beschädigt werden, kann das zu einem Sturz und zu schweren Verletzungen führen. Wenn Einstellungen nicht sachgerecht ausgeführt werden, können Probleme auftreten, die eventuell sogar zu einem Sturz führen, bei dem Sie sich unter Umständen... - Seite 5 ANMERKUNG Benutzer sollten auch Folgendes wissen und beherzigen: • Carbongriffe sollten immer mit einem weichen Tuch und einem neutralen Reinigungsmittel abgewaschen werden. Anderenfalls kann es zu Beschädigungen durch Materialversagen kommen. • Die Carbongriffe dürfen nicht hohen Temperaturen ausgesetzt werden. Sie dürfen auch nicht in die Nähe von Feuer kommen. •...
-
Seite 6: Einbau
„ Liste zu verwendender Werkzeuge Folgende Werkzeuge sind zur Montage des Produkts erforderlich: Verwendungsort Werkzeug Klemmschraube 5 mm-Inbusschlüssel Schaltzug Bowdenzugschneider "TL-CT12" 3-mm-Schlitzschraubendreher (ST-9001/ST-9000/ST-6800) Griffweiteneinstellschraube 2 mm-Inbusschlüssel (ST-5800/ST-4700/ST-4703) Y6RT66000 Entfernen von Halterung und Hebel Y6RT68000 Austauschen der Blende Schraubendreher Nr. 1 Schaltgriff (Dual-Control-Schalt-/Bremshebel) „... - Seite 7 Mit einem 5-mm-Inbusschlüssel die Schellenschraube festziehen. Klemmschraube Anzugsmoment: 6,0 - 8,0 N•m Hinweis: Schelle, Klemmschraube und Spannmutter von ST-9001 sind nur mit ST-9000 kompatibel. Nicht kompatibel mit anderen Produkten. Kombinieren Sie keine Komponenten aus anderen Produkten.
-
Seite 8: Montage Des Bremszuges
„ Montage des Bremszuges Der Bremszug von BC-9000/BC-R680 darf die Metallteile oder den Schaltgriff der Seitenzugbremse nicht berühren. Nach Montage des Bremszugs kann die Beschichtung leicht beschädigt sein und weich werden. Dies hat jedoch keine Auswirkungen auf die Funktion. Bitte beachten: Die Zughülle darf in beiden Richtungen auch bei Volleinschlag des Lenkers nicht spannen. -
Seite 9: Montage Des Schaltzuges
Fixieren Sie die Zughülle provisorisch am Lenker (mit Klebeband oder einem ähnlichen Material). Außenhülle Band „ Montage des Schaltzuges Verwendeter Zug Polymerbeschichtung des Innenzuges Empfohlene Zughülle ɸ 1,2 mm Außenzugtülle/Zughülle SP41 Serie 9000 ɸ 4 mm SP41 ɸ 1,2 mm Serien 6800 ɸ... - Seite 10 Position zur Montage der Außenzugtülle Art der Kappe Schaltwerkseite Gedichtete Außenzugtülle <Für ST-9001/ST-9000/ST-6800> (Aluminiumausführung) Serien 9000/6800 Gedichtete Tülle mit langer Zunge Außenzugtülle Gedichtete Außenzugtülle (Aluminiumausführung) (Harzausführung) Serien 5800/4700 <Für ST-5800/ST-4700/ST-4703> Gedichtete Normale äußere Außenzugtülle Kappe (Harzausführung) Schaltgriffseite <Für ST-9001/ST-9000/ST-6800> Tülle mit kurzer Zunge Tülle mit langer Zunge...
- Seite 11 Kürzen der Außenhülle Bitte beachten: • Die Zughülle darf in beiden Richtungen auch bei Volleinschlag des Lenkers nicht spannen. • Achten Sie darauf, sich an der Nadel des TL-CT12 nicht die Hand zu verletzen. Verwenden Sie den Bowdenzugschneider (TL-CT12) oder ein ähnliches Werkzeug, um die der Beschriftung gegenüber liegende Seite abzuschneiden SP41 Äußere Kappe...
- Seite 12 * Wie oft Sie den Hebel betätigen 10 Mal betätigen müssen, hängt vom Modell ab. * Die Abbildung zeigt den hinteren Hebel. Entfernen Sie die Zugabdeckung mit einem < Für ST-9000 > Schlitzschraubendreher oder einem ähnlichen Werkzeug mit flacher Spitze. Zugabdeckung Zugabdeckung <...
- Seite 13 Führen Sie den Bremszug wie in der Abbildung gezeigt durch. Tülle mit kurzer Zunge Bringen Sie am Ende die Zugabdeckung wieder an. < Für ST-9000 > * Nach Montage des Bremszugs kann die Beschichtung leicht beschädigt sein und weich werden. Dies hat jedoch keine Auswirkungen auf die Funktion.
-
Seite 14: Einstellung
EINSTELLUNG „ Einstellung des Hebelwegs Sie können den Hebelweg mithilfe eines 3 mm-Schlitzschraubendrehers oder eines 2 mm-Inbusschlüssels einstellen. Stellen Sie sicher, dass die Bremsen nach dem Einstellen richtig funktionieren. <Für ST-9001/ST-9000/ST-6800> Gegen den Uhrzeigersinn Im Uhrzeigersinn Der Hebelhub wird größer Der Hebelhub wird kleiner. -
Seite 15: Wartung
Entfernen Sie zunächst mit dem Shimano-Originalwerkzeug (separat erhältlich) den E-Ring. Drehen Sie zunächst mit dem Ende (B) des Shimano-Originalwerkzeugs (2) den E-Ring in die Position zum Herausnehmen. Setzen Sie dann das Ende (A) am E-Ring an und entnehmen Sie ihn. -
Seite 16: Montage Der Halterung Und Des Hebels
Setzen Sie den Hebel in die Halterung ein. Setzen Sie die Rückholfeder in die Kerbe ein. Rückholfeder Richten Sie die Bolzenlöcher aus und setzen Sie das Shimano- Originalwerkzeug (1) in die in der Abbildung gezeigte Position, um Markierung E-Ring die Hebelachse hineinzudrücken. -
Seite 17: Wiedereinsetzen Der Halterungsabdeckung
Beachten Sie die • Wischen Sie etwas Franzbranntwein in die Markierungen:R: für Halterungsabdeckung, um die Installation zu erleichtern. rechts L: für links • Die Halterungsabdeckungen ST-9001 und ST-9000 sind nicht untereinander austauschbar. < ST-9001 > * In der Halterungsabdeckung ist eine Kennzeichnung eingraviert. -
Seite 18: Austauschen Der Hebelhaupthalterung
„ Austauschen der Hebelhaupthalterung Hebelhaupthalterung Betätigen Sie Hebel (B) zwei Mal oder öfter und schalten Sie anschließend zwei Gänge mit Hebel (A). Hebel (B) Hebel (A) Hebel (B) Hebel (A) Halten Sie das Gehäuse von Hebel (A) fest und schalten Sie nur Hebel (A), bis er sich wieder in der ursprünglichen Position befindet. - Seite 19 Drehen Sie die Hebelhaupthalterung mithilfe eines Schlitzschraubendrehers oder eines anderen Werkzeugs in Pfeilrichtung und entfernen Sie anschließend die Sperre. Ziehen Sie die Hebelhaupthalterung heraus. Setzen Sie eine neue Hebelhaupthalterung ein.
-
Seite 20: Austauschen Der Sl-Kabelführung
„ Austauschen der SL-Kabelführung Um ein problemloses Schalten zu gewährleisten, empfehlen wir, die SL-Kabelführung und den Innenzug gemeinsam auszutauschen. ST-9000 Entfernen Sie den Hebel vom Lenker und entfernen Sie dann die Abdeckung der Klemmung. Entfernen Sie die Zugabdeckung. Verwenden Sie ein spitzes Werkzeug, um die SL-Kabelführung herauszuhebeln. - Seite 21 ST-9001 / ST-6800 / ST-5800 / ST-4700 / ST-4703 Entfernen Sie den Hebel vom Lenker und entfernen Sie dann die Abdeckung der Klemmung. Entfernen Sie die Zugabdeckung. Verwenden Sie ein spitzes Werkzeug, um die SL-Kabelführung herauszuhebeln. Schieben Sie die neue Zugführung manuell hinein. Montieren Sie die Zugabdeckung.
-
Seite 22: Austauschen Der Zugabdeckung
„ Austauschen der Zugabdeckung ST-9001 / ST-6800 / ST-5800 / ST-4700 / ST-4703 Entfernen Sie die Schrauben an der Unterseite der Klemmung und Schraubendreher Nr. 1 entfernen Sie dann die untere Abdeckung*. * Manche Modelle verfügen lediglich über eine Gehäuseabdeckung. Entfernen Sie die Zugabdeckung mit einem Schraubendreher von der Halterung und ziehen Sie den Zug mit der Hand heraus. -
Seite 23: So Ziehen Sie Den Losen Innenzugnippel (Schaltzug) Heraus
„ So ziehen Sie den losen Innenzugnippel (Schaltzug) heraus * Falls sich der Innenzugnippel nicht problemlos herausziehen lässt, sollten Sie das im Folgenden beschriebene Verfahren anwenden. Entfernen Sie den Hebel vom Lenker und entfernen Sie dann die Abdeckung der Klemmung. Entfernen Sie die Schrauben an der Unterseite des Lagers und anschließend die beiden Abdeckungen (Gehäuseabdeckung und untere Abdeckung)*. - Seite 24 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
