MONTAGE
5.3.4

Den Sicherheits-Lichtvorhang montieren

38 B E T R I E B S A N L E I T U N G | deTec4 Core Ex

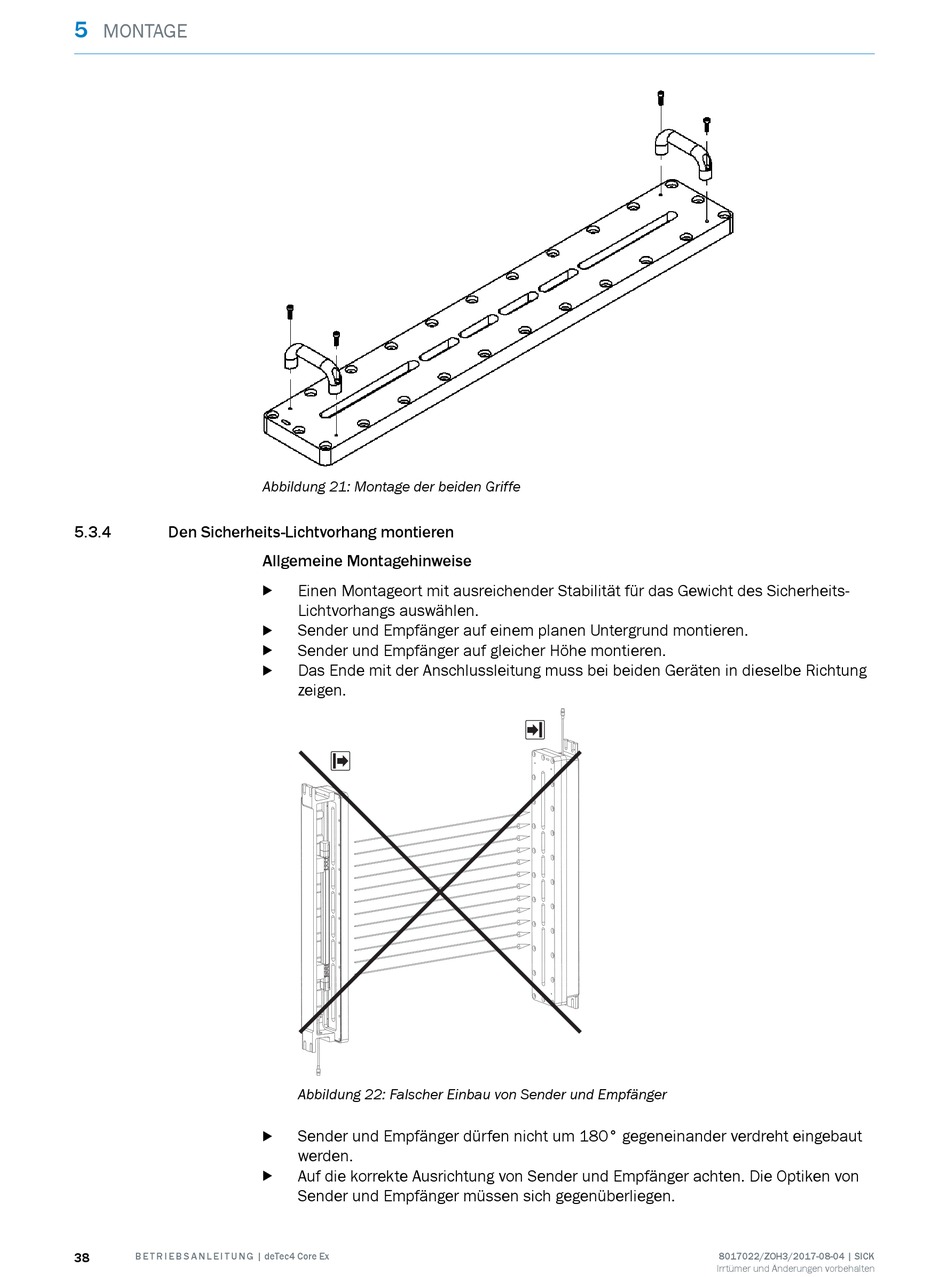

Abbildung 21: Montage der beiden Griffe
Allgemeine Montagehinweise
Einen Montageort mit ausreichender Stabilität für das Gewicht des Sicherheits-
b
Lichtvorhangs auswählen.
Sender und Empfänger auf einem planen Untergrund montieren.
b
Sender und Empfänger auf gleicher Höhe montieren.
b
Das Ende mit der Anschlussleitung muss bei beiden Geräten in dieselbe Richtung
b
zeigen.
Abbildung 22: Falscher Einbau von Sender und Empfänger
Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
b
werden.
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen.
8017022/ZOH3/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
