Position LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
3
1 2 3 4
2
ERR
OSSD
1

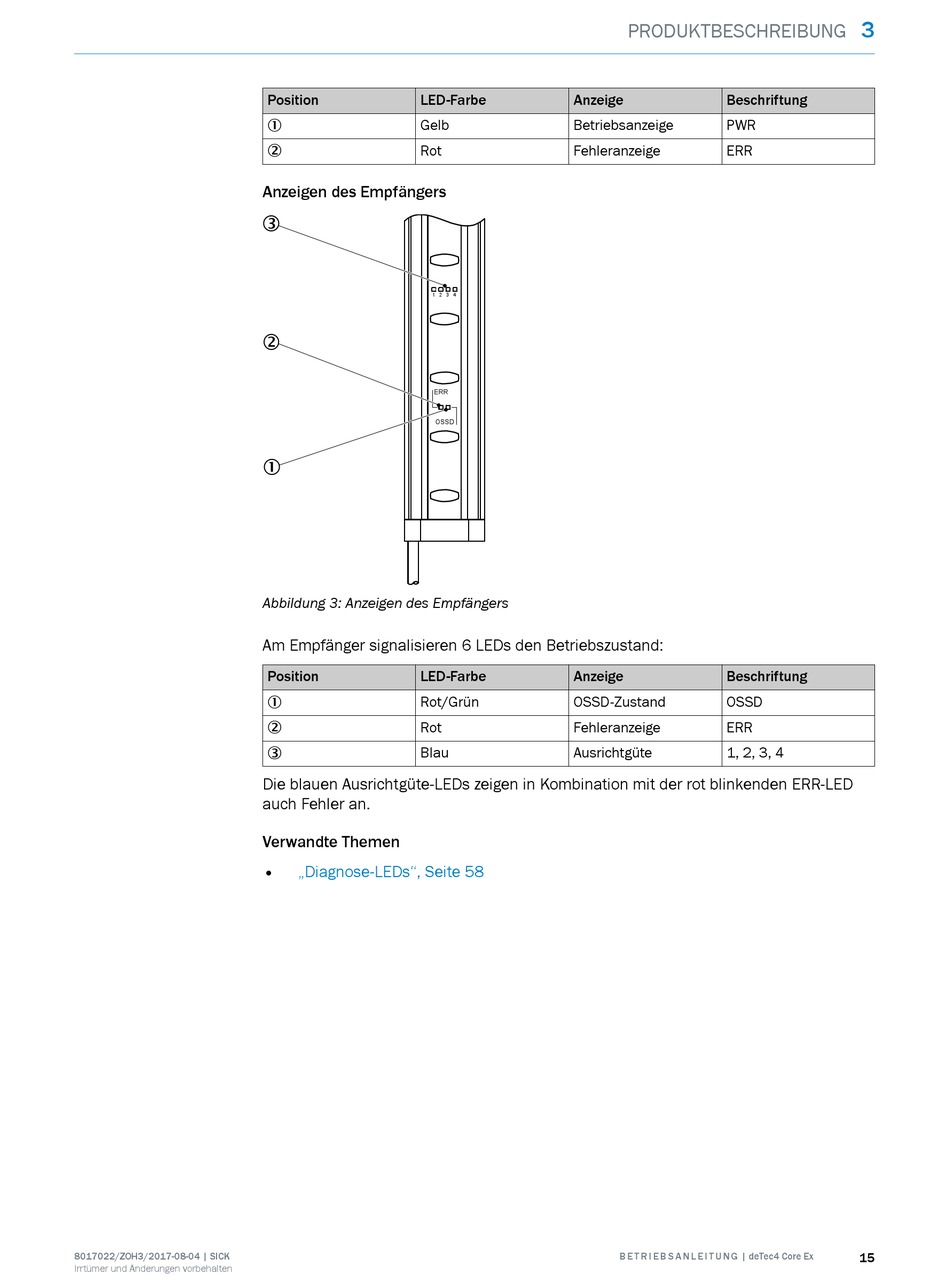

Abbildung 3: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
1
Rot
2
Blau
3
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
Verwandte Themen
• „Diagnose-LEDs", Seite 58
PRODUKTBESCHREIBUNG
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
Ausrichtgüte 1, 2, 3, 4
