7

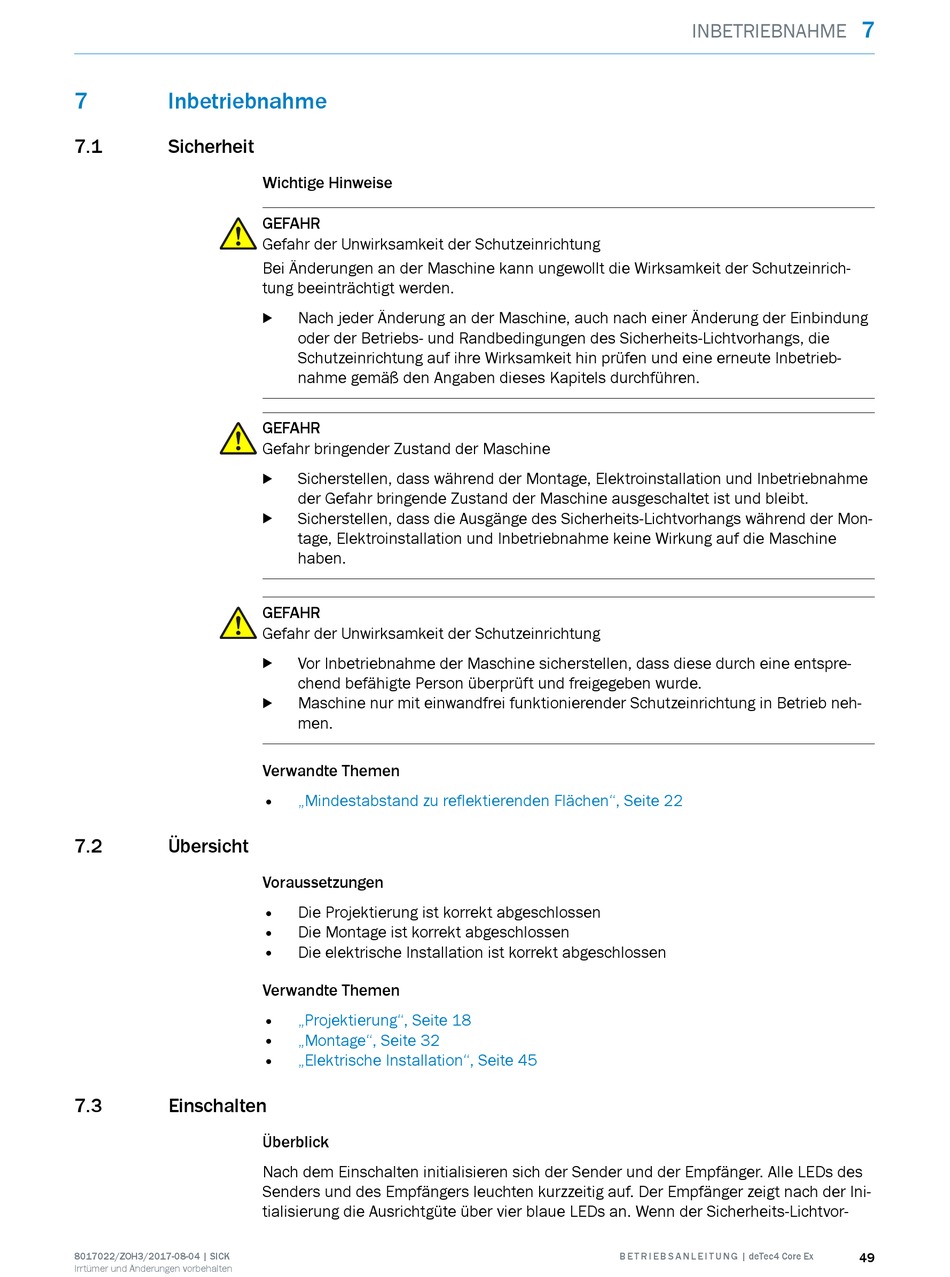

Inbetriebnahme

7.1

Sicherheit

7.2 Übersicht
7.3

Einschalten

8017022/ZOH3/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bei Änderungen an der Maschine kann ungewollt die Wirksamkeit der Schutzeinrich‐
tung beeinträchtigt werden.
Nach jeder Änderung an der Maschine, auch nach einer Änderung der Einbindung
b
oder der Betriebs- und Randbedingungen des Sicherheits-Lichtvorhangs, die
Schutzeinrichtung auf ihre Wirksamkeit hin prüfen und eine erneute Inbetrieb‐
nahme gemäß den Angaben dieses Kapitels durchführen.
GEFAHR
Gefahr bringender Zustand der Maschine
Sicherstellen, dass während der Montage, Elektroinstallation und Inbetriebnahme
b
der Gefahr bringende Zustand der Maschine ausgeschaltet ist und bleibt.
Sicherstellen, dass die Ausgänge des Sicherheits-Lichtvorhangs während der Mon‐
b
tage, Elektroinstallation und Inbetriebnahme keine Wirkung auf die Maschine
haben.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Vor Inbetriebnahme der Maschine sicherstellen, dass diese durch eine entspre‐
b
chend befähigte Person überprüft und freigegeben wurde.
Maschine nur mit einwandfrei funktionierender Schutzeinrichtung in Betrieb neh‐
b
men.
Verwandte Themen
• „Mindestabstand zu reflektierenden Flächen", Seite 22
Voraussetzungen
• Die Projektierung ist korrekt abgeschlossen
• Die Montage ist korrekt abgeschlossen
• Die elektrische Installation ist korrekt abgeschlossen
Verwandte Themen
• „Projektierung", Seite 18
• „Montage", Seite 32
• „Elektrische Installation", Seite 45
Überblick
Nach dem Einschalten initialisieren sich der Sender und der Empfänger. Alle LEDs des
Senders und des Empfängers leuchten kurzzeitig auf. Der Empfänger zeigt nach der Ini‐
tialisierung die Ausrichtgüte über vier blaue LEDs an. Wenn der Sicherheits-Lichtvor‐
INBETRIEBNAHME
B E T R I E B S A N L E I T U N G | deTec4 Core Ex
7
49
