Den Sicherheits-Lichtvorhang Im Explosionsschutzgehäuse Ausrichten - SICK deTec4 Core Ex Betriebsanleitung

5
MONTAGE
36 B E T R I E B S A N L E I T U N G | deTec4 Core Ex

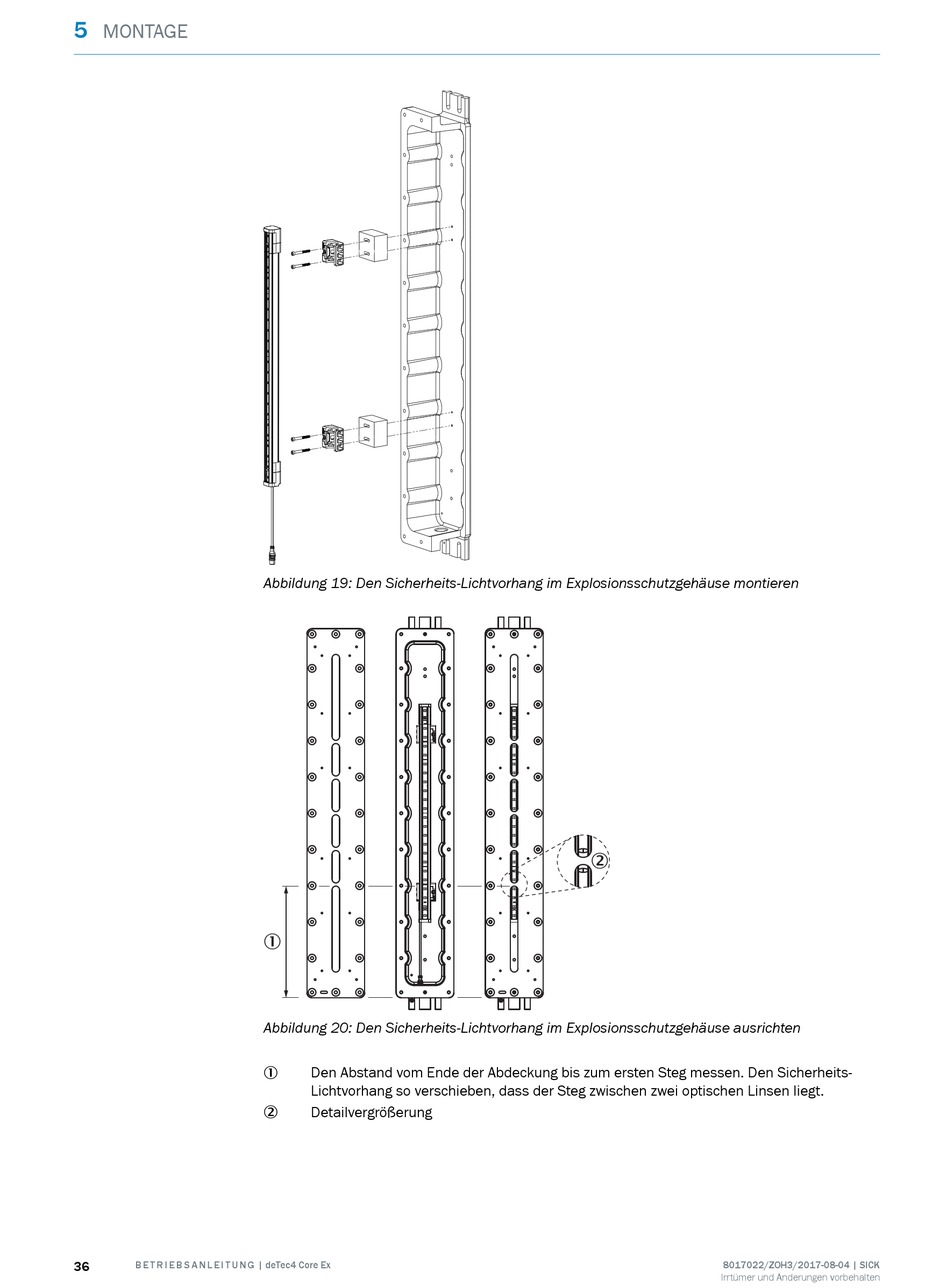

Abbildung 19: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse montieren
1
Abbildung 20: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse ausrichten
Den Abstand vom Ende der Abdeckung bis zum ersten Steg messen. Den Sicherheits-
1
Lichtvorhang so verschieben, dass der Steg zwischen zwei optischen Linsen liegt.
Detailvergrößerung
2
2
