8017026/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten

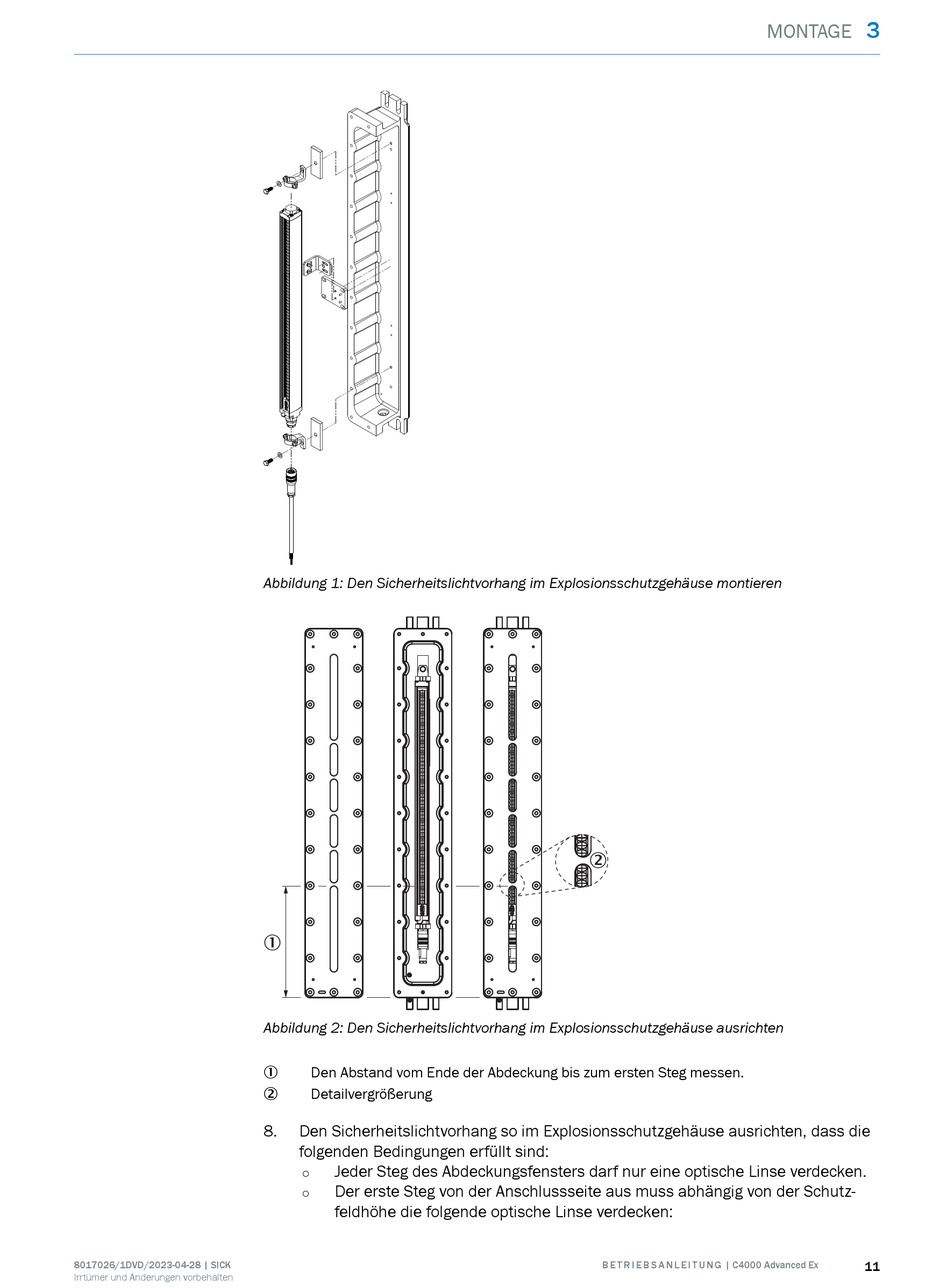

Abbildung 1: Den Sicherheitslichtvorhang im Explosionsschutzgehäuse montieren
1
Abbildung 2: Den Sicherheitslichtvorhang im Explosionsschutzgehäuse ausrichten
Den Abstand vom Ende der Abdeckung bis zum ersten Steg messen.
1
Detailvergrößerung
2
8.
Den Sicherheitslichtvorhang so im Explosionsschutzgehäuse ausrichten, dass die
folgenden Bedingungen erfüllt sind:
Jeder Steg des Abdeckungsfensters darf nur eine optische Linse verdecken.
°
Der erste Steg von der Anschlussseite aus muss abhängig von der Schutz‐
°
feldhöhe die folgende optische Linse verdecken:
MONTAGE
2
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
3
11
