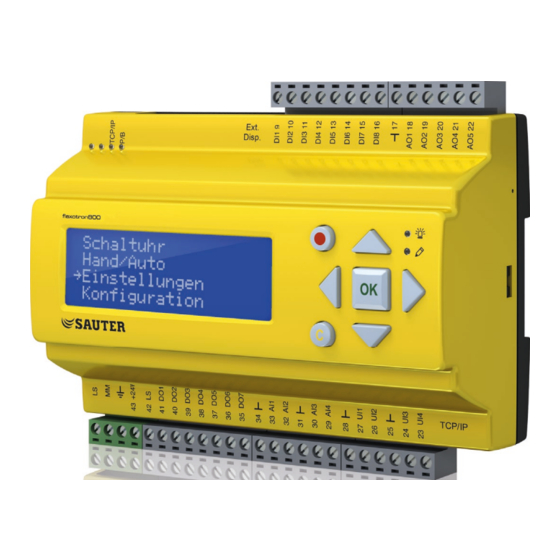

- Seite 1 SAUTER flexotron800 V2 Heating Liste der Netzwerkvariablen für die Modbus- und BACnet-Kommunikation Benutzerhandbuch P100013568 P100012093...
- Seite 2 flexotron800 2/92 P100013568...
-
Seite 3: Inhaltsverzeichnis
flexotron800 Inhalt Inhalt 1 Allgemeine Hinweise Haftungsausschluss Handelsmarken 2 Vorwort 3 flexotron800 mit Modbus- und BACnet-Kommunikation 4 Systemintegration über Modbus 5 Actual/Setpoint General Heating System 1 (HS1) Heating System 2 (HS2) Heating System 3 (HS3) Hot Water 1 (HWC1) Hot Water 2 (HWC2) Primary Tap Hot Water (HP1) Boiler Control Extra circuit... - Seite 4 flexotron800 Inhalt CS1 Night Setback and Comfort Time Timer output 1 Timer output 2 Timer output 3 8.10 Timer output 4 8.11 Timer output 5 8.12 Holidays 8.13 Real Time Clock 9 Settings Control temp Control pressure (DP) Alarm limits Alarm delays 10 Manual/Auto 10.1...
-
Seite 5: Allgemeine Hinweise
Die in diesem Handbuch enthaltenen Informationen können ohne Vorankündigung geändert werden. Die in diesem Dokument beschriebene Software wird im Rahmen einer Lizenz von SAUTER geliefert und darf nur unter Einhaltung der Lizenzbedingungen verwendet und kopiert werden. Ohne die ausdrückliche, schriftliche Genehmigung von SAUTER darf keinerlei Teil vorliegenden Handbuchs in irgendeiner Form oder auf irgendeine Weise, sei es elektronisch oder mechanisch, vervielfältigt oder übertragen werden. - Seite 6 flexotron800 6/92 P100013568...
-
Seite 7: Vorwort
Vorwort Vorwort Das Benutzerhandbuch wird von SAUTER ohne Garantie bereitgestellt. SAUTER kann zu jeder Zeit und ohne vorherige Ankündigung, Änderungen und Verbesserungen im Handbuch vornehmen. Alle Änderungen werden in die zukünftigen Versionen dieses Handbuches einfliessen. Revisionstand A, August 2014... - Seite 8 flexotron800 8/92 P100013568...
-
Seite 9: Flexotron800 Mit Modbus- Und Bacnet-Kommunikation
Steuerung von Klimageräten. Der flexotron800 Regler kann entweder separat verwendet oder in ein vorhandenes Projekt integriert werden. In beiden Fällen wird die Konfiguration über das Display oder das Konfigurationstool SAUTER CASE flexotron auf einem PC vorgenommen. In vorliegendem Dokument werden alle Signale beschrieben, auf die über Modbus zugegriffen werden kann. - Seite 10 flexotron800 flexotron800 mit Modbus- und BACnet-Kommunikation BACnet Typen Für die Signale gibt es folgende BACnet Typen: 10XXX = Read and write binary 20XXX = Read binary 30XXX = Read and write analogue 40XXX = Read analogue 30XXX = Read and write multistate 40XXX = Read multistate (Where XXX = Modbus address) Max.
- Seite 11 flexotron800 flexotron800 mit Modbus- und BACnet-Kommunikation kommunikationsbezogenen Stellen (Anzahl von Datenbits, Stoppbits, Parität usw.). Die folgenden Schichten beschreiben die Modbus-spezifischen Funktionen (Anzahl von Stellen pro Meldung, Bedeutung der unterschiedlichen Meldungen usw.). Bei Modbus kann die unterste Schicht entweder RS485, RS422 oder RS232 sein.
- Seite 12 flexotron800 flexotron800 mit Modbus- und BACnet-Kommunikation Bitrate, Stoppbit, Parität Die nächste Schicht besteht aus Bitrate, einem Stoppbit, Parität. Diese Einstellungen müssen den Einstellungen im Master-Gerät entsprechen. Bringen Sie in Erfahrung, wie das Master-Gerät eingestellt ist, und richten Sie flexotron800 auf der Grundlage dieser Einstellungen ein. Die Parität kann auf ungerade, gerade bzw.
-
Seite 13: Systemintegration Über Modbus
flexotron800 Systemintegration über Modbus Systemintegration über Modbus Konfiguration Zunächst müssen die Kommunikationsparameter für die Modbus-Leitung konfiguriert werden. Wie bereits beschrieben, müssen diese Parameter identisch mit denen des Master-Geräts und der Slave-Geräte sein, da sie die Struktur der Meldungen sowie die Übertragungsgeschwindigkeit definieren. Die standardmässigen Konfigurationswerte eines flexotron800 Reglers werden in der untenstehenden Abbildung angezeigt. - Seite 14 flexotron800 Systemintegration über Modbus Werte schreiben Um die Ausgangswerte von flexotron800 zu übersteuern, setzen Sie den Ausgang über ein Modbus-Signal auf manuellen Modus. Setzen Sie anschliessend das entsprechende „_ManSet“-Signal auf den gewünschten Pegel. Diese Signale werden in Kapitel 5 aufgeführt: Holding Register. Beachten Sie, dass nur Werte mit einem Standardwert angepasst werden können.
-
Seite 15: Actual/Setpoint
flexotron800 Actual/Setpoint Actual/Setpoint General Modbus- BACnet Default- Signalbezeichnung Beschreibung Wert Adresse HeatingActual.Cor_OutDoorTemp(0) Outdoor temperature HeatingActual.Cor_OutDoorTemp(0) Outdoor temperature (can be mo- 30507 dified if not connected to a physic analogue input) HeatingActual.Cor_HPSupplyTemp Heating Primary supply temperature 40358 HeatingActual.Cor_HPReturnTemp Heating Primary return temperature 40359 HeatingActual.Cor_CPSupplyTemp Cooling Primary supply temperature... -
Seite 16: Heating System 1 (Hs1)
flexotron800 Actual/Setpoint Heating System 1 (HS1) Modbus- Default- Signalbezeichnung BACnet Beschreibung Address Wert HeatingActual.Cor_HS1PID_Input Supply temperature HS1 40002 HeatingActual.Cor_HS1PID_SetP Outdoor compensated setpoint 40003 supply temperature HS1 HeatingSettings.Cor_HS1Curve_X1 -20°C Outdoortemp for first curvepoint for outdoor compensated setpoint HeatingSettings.Cor_HS1Curve_X2 -15°C Outdoortemp for second curvepoint for outdoor compensa- ted setpoint HS1 HeatingSettings.Cor_HS1Curve_X3... - Seite 17 flexotron800 Actual/Setpoint Modbus- Default- Signalbezeichnung BACnet Beschreibung Address Wert Heating1.Cor_HS1ParallelTransfer 0 °C Parallel transfer of setpointcurve HeatingActual.Cor_HS1RoomTemp Room temperature HS1 40004 HeatingSettings.Cor_HS1RoomSetP 21°C Setpoint room temperature HS1 30017 HeatingActual.Cor_HS1ReturnTemp Return temperature HS1 40005 HeatingActual.Cor_HS1PumpARun(0) Is set if running pump HS1 P1A 20011 HeatingActual.Cor_HS1PumpBRun Is set if running pump HS1 P1B...
-
Seite 18: Heating System 2 (Hs2)
flexotron800 Actual/Setpoint Heating System 2 (HS2) Modbus- Default BAC- Signalbezeichnung Description Address value HeatingActual.Cor_HS2PID_Input R,4 6 Supply temperature HS2 40006 HeatingActual.Cor_HS2PID_SetP R,4 7 Outdoor compensated setpoint 40007 supply temperature HS2 HeatingSettings.Cor_HS2Curve_X1 -20°C Outdoortemp for first curvepoint for outdoor compensated setpoint HS2 HeatingSettings.Cor_HS2Curve_X2 -15°C Outdoortemp for second curvepoint... -
Seite 19: Heating System 3 (Hs3)
flexotron800 Actual/Setpoint Modbus- Default BAC- Signalbezeichnung Description Address value HeatingActual.Cor_HS2ReturnTemp R,4 9 Return temperature HS2 40009 HeatingActual.Cor_HS2PumpARun Is set if running pump HS2 P1A 20013 HeatingActual.Cor_HS2PumpBRun Is set if running pump HS2 P1B 20014 HeatingActual.Cor_HS2PumpAStart Start signal pump HS2 P1A HeatingActual.Cor_HS2PumpBStart Start signal pump HS2 P1B HeatingActual.Cor_HS2CV1... - Seite 20 flexotron800 Actual/Setpoint Modbus- Default- Signalbezeichnung BACnet Beschreibung Wert Adresse HeatingSettings.Cor_HS3Curve_X5 0°C Outdoortemp for fifth curvepoint for outdoor compensated setpoint HS3 HeatingSettings.Cor_HS3Curve_X6 5°C Outdoortemp for sixth curvepoint for outdoor compensated setpoint HS3 HeatingSettings.Cor_HS3Curve_X7 10°C Outdoortemp for seventh curvepoint for outdoor compensated setpoint HS3 HeatingSettings.Cor_HS3Curve_X8 15°C Outdoortemp for eighth curvepoint for...
-
Seite 21: Hot Water 1 (Hwc1)
flexotron800 Actual/Setpoint Modbus- Default- Signalbezeichnung BACnet Beschreibung Wert Adresse HeatingSettings.Cor_HS3PumpNight- 17°C Outdoor temp for pump stop night HS3 Limit(0) HeatingActual.Cor_HS3OptActual- Start Optimizer, Time until start HS3 StartTime Hot Water 1 (HWC1) Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_HW1SupplyTemp Supply temperature HWC1 40014 HeatingSettings.Cor_HW1Setpoint 55°C... -
Seite 22: Boiler Control
flexotron800 Actual/Setpoint Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_HP1StopTemp 55°C Stop temperature for stop of load pump HP1 on supply temperature HeatingSettings.Cor_HP1TempDiff 2°C Difference temperature for stop of load pump HP1 on return temperature HeatingActual.Cor_HP1PumpStart Start signal pump HP1 Boiler Control Modbus- Default-... - Seite 23 flexotron800 Actual/Setpoint Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingActual.Cor_HB2PumpRun Run indication Boiler 2 pump 20247 HeatingActual.Cor_HB3PumpRun Run indication Boiler 3 pump 20248 HeatingActual.Cor_HB4PumpRun Run indication Boiler 4 pump 20249 HeatingActual.Cor_TPRun Run indication transportpump 20250 HeatingActual.Cor_HB1Exercising Boiler1 exercising HeatingActual.Cor_HB2Exercising Boiler2 exercising HeatingActual.Cor_HB3Exercising Boiler3 exercising...
- Seite 24 flexotron800 Actual/Setpoint Modbus- Default- Signalbezeichnung Adresse BACnet Beschreibung Wert HeatingSettings.Cor_HB1Exercise Activate exercise Boiler 1: 0 = Exercise off 1 = Exercise on HeatingSettings.Cor_HB2Exercise Activate exercise Boiler 2 HeatingSettings.Cor_HB3Exercise Activate exercise Boiler 3 HeatingSettings.Cor_HB4Exercise Activate exercise Boiler 4 HeatingSettings.Cor_HB1Reset Boiler 1 Reset: Resets the total run time when set to 1.
- Seite 25 flexotron800 Actual/Setpoint Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingActual.Cor_HB2ReturnTemp_Output R,4 390 Controller output HB2 Return 40390 temp valve (0-100%) HeatingActual.Cor_HB3ReturnTemp_Output R,4 391 Controller output HB3 Return 40391 temp valve (0-100%) HeatingActual.Cor_HB4ReturnTemp_Output R,4 392 Controller output HB4 Return 40392 temp valve (0-100%) HeatingActual.Cor_HBPID_Output R,4 393...
- Seite 26 flexotron800 Actual/Setpoint Modbus- Default- Signalbezeichnung Adresse BACnet Beschreibung Wert HeatingSettings.Cor_HB4SD1 R,3 647 HB4 Switch Difference 1 30647 HeatingSettings.Cor_HB1SD2 R,3 648 HB1 Switch Difference 2 30648 HeatingSettings.Cor_HB2SD2 R,3 649 HB2 Switch Difference 2 30649 HeatingSettings.Cor_HB3SD2 R,3 650 HB3 Switch Difference 2 30650 HeatingSettings.Cor_HB4SD2 R,3 651...
- Seite 27 flexotron800 Actual/Setpoint Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingSettings.Cor_HBPumpExerciseTime Boiler pump Exercise time HeatingSettings.Cor_HB1ExerciseNoOfWeeks X,3 Boiler 1 Exercising every XX week (0-4) HeatingSettings.Cor_HB2ExerciseNoOfWeeks X,3 Boiler 2 Exercising every XX week (0-4) HeatingSettings.Cor_HB3ExerciseNoOfWeeks X,3 Boiler 3 Exercising every XX week (0-4) HeatingSettings.Cor_HB4ExerciseNoOfWeeks X,3 Boiler 4 Exercising every XX...
- Seite 28 flexotron800 Actual/Setpoint Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingSettings.Cor_HB2StartMode Start Mode HB2: (See list for HB1) HeatingSettings.Cor_HB3StartMode Start Mode HB3: (See list for HB1) HeatingSettings.Cor_HB4StartMode Start Mode HB4: (See list for HB1) HeatingSettings.Cor_HBCurve_X1 -20°C Outdoortemp for first curvepoint for outdoor compensated set- point HB1 HeatingSettings.Cor_HBCurve_X2...
- Seite 29 flexotron800 Actual/Setpoint Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingSettings.Cor_HBCurve_Y8 25°C Setpoint for first curvepoint for outdoor compensated setpoint HeatingSettings.Cor_BoilerSetPCtrl Type of HB setpoint: 0 = Constant setpoint 1 = HS depending 2 = HS & HW depending 3 = HS & HP depending 4 = HS &...
-
Seite 30: Extra Circuit
flexotron800 Actual/Setpoint Extra circuit Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_ExtCircSensor1 Extra control circuit Sensor 1 40399 HeatingActual.Cor_ExtCircSensor2 Extra control circuit Sensor 2 40400 HeatingActual.Cor_ExtCircPumpStart L,2 Starting the Extra circuit pump 20269 HeatingSettings.Cor_ExtCircHyst Start pump if S1 > S2 + Hyst. °C 30734 5.10 Cooling system (CS1) - Seite 31 flexotron800 Actual/Setpoint Default- Typ Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_CS1Curve_X2 22 °C Outdoor temp for second curvepoint for outdoor compen- sated setpoint CS1 HeatingSettings.Cor_CS1Curve_X3 24 °C Outdoor temp for third curvepoint for outdoor compensated set- point CS1 HeatingSettings.Cor_CS1Curve_X4 26 °C Outdoor temp for fourth curvepoint for outdoor compen- sated setpoint CS1...
-
Seite 32: Difference Pressure Control (Dp)
flexotron800 Actual/Setpoint Default- Typ Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_CS1Curve_Y8 9 °C Setpoint for eighth curvepoint for outdoor compensated setpoint HeatingSettings.Cor_CS1RoomSetP 21 °C Setpoint room temperature CS1 HeatingActual.Cor_DewpointTemp_Output R,4 415 Calculated dewpoint temp. 5.11 Difference Pressure Control (DP) Default- Modbus- Signalbezeichnung BACnet... -
Seite 33: Energy/Cold Water
flexotron800 Energy/Cold water Energy/Cold water Heating Meter Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_EnergyConsumptionMWh R,3 65 Energy total (MWh) HeatingActual.Cor_WaterConsumptionm3 R,3 66 Hot water total (m3) HeatingActual.Cor_EnergyConsumptionToday R,4 21 Energy today (kWh) HeatingActual.Cor_EnergyConsumptionYesterday R,4 22 Energy yesterday (kWh) HeatingActual.Cor_EnergyConsumptionBeforYesterday R,4 23 Energy day before yesterday (kWh) -
Seite 34: Cold Water Meter 2 (Cw2)
flexotron800 Energy/Cold water Cold Water Meter 2 (CW2) Modbus- Default- Signalbezeichnung Adresse BACnet Beschreibung Wert HeatingActual.Cor_CW2Consumptionm3 R,3 68 Cold water 2 usage total (m HeatingActual.Cor_CW2Flow R,4 36 Cold water 2 flow (l/min) HeatingActual.Cor_CW2ConsumptionToday R,4 37 Cold water 2 usage today (m HeatingActual.Cor_CW2ConsumptionYesterday R,4 38 Cold water 2 usage... -
Seite 35: Water Meter 1 M-Bus
flexotron800 Energy/Cold water Water meter 1 M-Bus Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert MeterDat.Pages(2).Volume Volume (m MeterDat.Pages(2).Flow Flow (l/m) Water meter 2 M-Bus Modbus- Default- Signalbezeichnung BAcnet Beschreibung Adresse Wert MeterDat.Pages(3).Volume Volume (m MeterDat.Pages(3).Flow Flow (l/m) P100013568 35/92... - Seite 36 flexotron800 36/92 P100013568...
-
Seite 37: Input/Output
flexotron800 Input/Output Input/Output Analogue inputs Default- Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_AnalogInput1(0) The scaled and filtered value of HeatingActual.Cor_AnalogInput2 The scaled and filtered value of HeatingActual.Cor_AnalogInput3 The scaled and filtered value of HeatingActual.Cor_AnalogInput4 The scaled and filtered value of HeatingSettings.Cor_Ai1(0) Connected signal on AI1: 0 = Disable... -
Seite 38: Digital Inputs
flexotron800 Input/Output Default- Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_Ai2 Connected signal on AI2: (See signal list for AI1) HeatingSettings.Cor_Ai3 Connected signal on AI3: (See signal list for AI1) HeatingSettings.Cor_Ai4 Connected signal on AI4: (See signal list for AI1) HeatingActual.Cor_ExpAnalogInput(0) The scaled and filtered value of EXP1 AI1 HeatingActual.Cor_ExpAnalogInput(1) - Seite 39 flexotron800 Input/Output Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert QDig.DI5 Value of DI5 QDig.DI6 Value of DI6 QDig.DI7 Value of DI7 QDig.DI8 Value of DI8 InputOutput.Exp1DigIn1 Value of EXP1 DI1 InputOutput.Exp1DigIn2 Value of EXP1 DI2 InputOutput.Exp1DigIn3 Value of EXP1 DI3 InputOutput.Exp1DigIn4 Value of EXP1 DI4 InputOutput.Exp1DigIn5...
- Seite 40 flexotron800 Input/Output Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingSettings.Cor_Di1(0) Connected signal on DI1: 0 = Disable 1 = HS1 PumpA 2 = HS1 PumpB 3 = HS2 PumpA 4 = HS2 PumpB 5 = HS3 PumpA 6 = HS3 PumpB 7 = CS1 PumpA 8 = CS1 PumpB 9 = HW1 Pump...
-
Seite 41: Universal Inputs
flexotron800 Input/Output Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingSettings.Cor_ExpDi(4) Connected signal on EXP1 DI5: HeatingSettings.Cor_ExpDi(5) Connected signal on EXP1 DI6: HeatingSettings.Cor_ExpDi(6) Connected signal on EXP1 DI7: HeatingSettings.Cor_ExpDi(7) Connected signal on EXP1 DI8: HeatingSettings.Cor_ExpDi(12) Connected signal on EXP2DI1: HeatingSettings.Cor_ExpDi(13) Connected signal on EXP2DI2: HeatingSettings.Cor_ExpDi(14) Connected signal on EXP2DI3: HeatingSettings.Cor_ExpDi(15) - Seite 42 flexotron800 Input/Output Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_UAi1 Connected signal on UAI1: 0 = Disable 1 = OutDoorTemp 2 = HS1 Supply Temperature 3 = HS2 Supply Temperature 4 = HS3 Supply Temperature 5 = CS1 Supply Temperature 6 = HW1 Supply Temperature 7 = HW2 Supply Temperature 8 = HP1 Supply Temperature...
- Seite 43 flexotron800 Input/Output Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_ExpAi(7) Connected signal on EXP1 UAI4: (See signal list for UAI1) HeatingSettings.Cor_ExpAi(12) Connected signal on EXP2 UAI1: (See signal list for UAI1) HeatingSettings.Cor_ExpAi(13) Connected signal on EXP2 UAI2: (See signal list for UAI1) HeatingSettings.Cor_ExpAi(14) Connected signal on EXP2 UAI3: (See signal list for UAI1)
- Seite 44 flexotron800 Input/Output Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_UDi1 Connected signal on UDI1: 0 = Disable 1 = HS1 PumpA 2 = HS1 PumpB 3 = HS2 PumpA 4 = HS2 PumpB 5 = HS3 PumpA 6 = HS3 PumpB 7 = CS1 PumpA 8 = CS1 PumpB 9 = HW1 Pump...
-
Seite 45: Analogue Outputs
flexotron800 Input/Output Analogue outputs Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert QanaOut.AQ1 Value of AO1 QanaOut.AQ2 Value of AO2 QanaOut.AQ3 Value of AO3 QanaOut.AQ4 Value of AO4 QanaOut.AQ5 Value of AO5 InputOutput.Exp1AnaOut1 Value of EXP1 AO1 InputOutput.Exp1AnaOut2 Value of EXP1 AO2 InputOutput.Exp1AnaOut3 Value of EXP1 AO3 InputOutput.Exp1AnaOut4... -
Seite 46: Digital Outputs
flexotron800 Input/Output Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_Ao5 Connected signal on AO5: (See signal list for AO1) HeatingSettings.Cor_ExpAo(0) X,4 Connected signal on EXP1 AO1: (See signal list for AO1) HeatingSettings.Cor_ExpAo(1) X,4 Connected signal on EXP1 AO2: (See signal list for AO1) HeatingSettings.Cor_ExpAo(2) X,4 Connected signal on EXP1 AO3: (See signal list for AO1) - Seite 47 flexotron800 Input/Output Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_Do1(0) Connected signal on DO1: 0 = Not used 1 = HS1-PumpA 2 = HS1-PumpB 3 = HS2-PumpA 4 = HS2-PumpB 5 = HS3-PumpA 6 = HS3-PumpB 7 = Start pump A CS1 8 = Start pump B CS1 9 = HW1-Pump 10 = HP1-Pump...
- Seite 48 flexotron800 Input/Output Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_Do6 Connected signal on DO6: (See signal list for DO1) HeatingSettings.Cor_Do7 Connected signal on DO7: (See signal list for DO1) InputOutput.Exp1DigOut1 Value of EXP1 DO1 InputOutput.Exp1DigOut2 Value of EXP1 DO2 InputOutput.Exp1DigOut3 Value of EXP1 DO3 InputOutput.Exp1DigOut4 Value of EXP1 DO4...
- Seite 49 flexotron800 Input/Output Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_ExpDo(12) X,4 Connected signal on EXP2 DO6: (See signal list for DO1) HeatingSettings.Cor_ExpDo(13) X,4 Connected signal on EXP2 DO7: (See signal list for DO1) P100013568 49/92...
- Seite 50 flexotron800 50/92 P100013568...
-
Seite 51: Time Settings
flexotron800 Time Settings Time Settings HS1 Night Setback and Comfort Time Modbus- Default- Signalbeschreibung Adresse BACnet Beschreibung Wert HeatingSettings.Cor_HS1NightSetbackOn L,1 Night setback HS1 0=off, 1=on HeatingSettings.Cor_HS1NightSetback 5°C Number of room-degrees night setback HS1 TimeDp.Posts(0).T1 Start time per 1 Monday comfort time HS1 (HH.MM) TimeDp.Posts(0).T2 Stop time per 1 Monday comfort... -
Seite 52: Hs2 Night Setback And Comfort Time
flexotron800 Time Settings Modbus- Default- Signalbeschreibung Adresse BACnet Beschreibung Wert TimeDp.Posts(5).T2 Stop time per 1 Saturday comfort time HS1 TimeDp.Posts(5).T3 Start time per 2 Saturday comfort time HS1 TimeDp.Posts(5).T4 Stop time per 2 Saturday comfort time HS1 TimeDp.Posts(6).T1 Start time per 1 Sunday comfort time HS1 TimeDp.Posts(6).T2 Stop time per 1 Sunday comfort... - Seite 53 flexotron800 Time Settings Typ Modbus- BACnet Default- Signalbeschreibung Beschreibung Adresse Wert TimeDp.Posts(10).T2 Stop time per 1 Wedn. comfort time TimeDp.Posts(10).T3 Start time per 2 Wedn. comfort time TimeDp.Posts(10).T4 Stop time per 2 Wedn. comfort time TimeDp.Posts(11).T1 Start time per 1 Thursday comfort time HS2 TimeDp.Posts(11).T2 Stop time per 1 Thursday comfort...
-
Seite 54: Hs3 Night Setback And Comfort Time
flexotron800 Time Settings HS3 Night Setback and Comfort Time Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_HS3NightSet- Night setback HS3 0=off, 1=on backOn HeatingSettings.Cor_HS3NightSetback 5°C Number of room-degrees night setback HS3 TimeDp.Posts(16).T1 Start time per 1 Monday comfort time HS3 (HH.MM) TimeDp.Posts(16).T2 Stop time per 1 Monday comfort time HS3... -
Seite 55: Hwc1 Night Setback And Comfort Time
flexotron800 Time Settings Typ Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(21).T3 Start time per 2 Saturday comfort time HS3 TimeDp.Posts(21).T4 Stop time per 2 Saturday comfort time HS3 TimeDp.Posts(22).T1 Start time per 1 Sunday comfort time HS3 TimeDp.Posts(22).T2 Stop time per 1 Sunday comfort time HS3 TimeDp.Posts(22).T3 Start time per 2 Sunday comfort... - Seite 56 flexotron800 Time Settings Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(26).T2 R,3 179 Stop time per 1 Wedn. comfort time TimeDp.Posts(26).T3 R,3 180 Start time per 2 Wedn. comfort time TimeDp.Posts(26).T4 R,3 181 Stop time per 2 Wedn. comfort time TimeDp.Posts(27).T1 R,3 182 Start time per 1 Thursd.
-
Seite 57: Hwc2 Night Setback And Comfort Time
flexotron800 Time Settings HWC2 Night Setback and Comfort Time Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_HW2NightSet- Night setback HW2 0=off, 1=on backOn HeatingSettings.Cor_HW2NightSetback 5°C Number of degrees night setback TimeDp.Posts(32).T1 Start time per 1 Monday comfort time HS3 (HH.MM) TimeDp.Posts(32).T2 Stop time per 1 Monday comfort time HW2... -
Seite 58: Cs1 Night Setback And Comfort Time
flexotron800 Time Settings Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(37).T3 Start time per 2 Saturd. comfort time HW2 TimeDp.Posts(37).T4 Stop time per 2 Saturd. comfort time TimeDp.Posts(38).T1 Start time per 1 Sunday comfort time HW2 TimeDp.Posts(38).T2 Stop time per 1 Sunday comfort time HW2 TimeDp.Posts(38).T3 Start time per 2 Sunday comfort... - Seite 59 flexotron800 Time Settings Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert TimeDp.Posts(26).T3 R,3 567 Start time per 2 Wedn. comfort time TimeDp.Posts(26).T4 R,3 568 Stop time per 2 Wedn. comfort time TimeDp.Posts(27).T1 R,3 569 Start time per 1 Thursday comfort time CS1 TimeDp.Posts(27).T2 R,3 570...
-
Seite 60: Timer Output
flexotron800 Time Settings Timer output 1 Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(40).T1 Start time period 1 Monday timer output 1 (HH.MM) TimeDp.Posts(40).T2 Stop time period 1 Monday timer output 1 TimeDp.Posts(40).T3 Start time period 2 Monday timer output 1 TimeDp.Posts(40).T4 Stop time period 2 Monday timer output 1... -
Seite 61: Timer Output
flexotron800 Time Settings Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(46).T1 Start time period 1 Sunday timer output 1 TimeDp.Posts(46).T2 Stop time period 1 Sunday timer output 1 TimeDp.Posts(46).T3 Start time period 2 Sunday timer output 1 TimeDp.Posts(46).T4 Stop time period 2 Sunday timer output 1 TimeDp.Posts(47).T1 Start time period 1 Holiday timer... -
Seite 62: Timer Output
flexotron800 Time Settings Modbus- Default- Signalbezeichnung BAcnet Beschreibung Adresse Wert TimeDp.Posts(51).T3 Start time period 2 Thursday timer output 2 TimeDp.Posts(51).T4 Stop time period 2 Thursday timer output 2 TimeDp.Posts(52).T1 Start time period 1 Friday timer output 2 TimeDp.Posts(52).T2 Stop time period 1 Friday timer output 2 TimeDp.Posts(52).T3 Start time period 2 Friday timer... - Seite 63 flexotron800 Time Settings Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(57).T1 Start time period 1 Tuesday timer output 3 TimeDp.Posts(57).T2 Stop time period 1 Tuesday timer output 3 TimeDp.Posts(57).T3 Start time period 2 Tuesday timer output 3 TimeDp.Posts(57).T4 Stop time period 2 Tuesday timer output 3 TimeDp.Posts(58).T1 Start time period 1 Wedn.
-
Seite 64: Timer Output
flexotron800 Time Settings Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(63).T2 Stop time period 1 Holiday timer output 3 TimeDp.Posts(63).T3 Start time period 2 Holiday timer output 3 TimeDp.Posts(63).T4 Stop time period 2 Holiday timer output 3 8.10 Timer output 4 Modbus- Default- Signalbezeichnung... -
Seite 65: Timer Output
flexotron800 Time Settings Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(68).T4 Stop time period 2 Friday timer output 4 TimeDp.Posts(69).T1 Start time period 1 Saturday timer output 4 TimeDp.Posts(69).T2 Stop time period 1 Saturday timer output 4 TimeDp.Posts(69).T3 Start time period 2 Saturday timer output 4 TimeDp.Posts(69).T4 Stop time period 2 Saturday timer... - Seite 66 flexotron800 Time Settings Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert TimeDp.Posts(74).T2 Stop time period 1 Wedn. timer output 5 TimeDp.Posts(74).T3 Start time period 2 Wedn. timer output 5 TimeDp.Posts(74).T4 Stop time period 2 Wedn. timer output 5 TimeDp.Posts(75).T1 Start time period 1 Thursday timer output 5 TimeDp.Posts(75).T2 Stop time period 1 Thursday timer...
-
Seite 67: 8.12 Holidays
flexotron800 Time Settings 8.12 Holidays Modbus- Default- Signalbezeichnung Adresse BACnet Beschreibung Wert TimeHp.Posts(0).FromDate 01.01 Start date holiday period 1 (MM.DD) TimeHp.Posts(0).ToDate 01.01 End date holiday period 1 (MM.DD) TimeHp.Posts(1).FromDate 01.01 Start date holiday period 2 (MM.DD) TimeHp.Posts(1).ToDate 01.01 End date holiday period 2 (MM.DD) TimeHp.Posts(2).FromDate 01.01 Start date holiday period 3 (MM.DD) -
Seite 68: 8.13 Real Time Clock
flexotron800 Time Settings Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert TimeHp.Posts(15).ToDate 01.01 End date holiday period 16 (MM.DD) TimeHp.Posts(16).FromDate 01.01 Start date holiday period 17 (MM.DD) TimeHp.Posts(16).ToDate 01.01 End date holiday period 17 (MM.DD) TimeHp.Posts(17).FromDate 01.01 Start date holiday period 18 (MM.DD) TimeHp.Posts(17).ToDate 01.01 End date holiday period 18 (MM.DD) -
Seite 69: Settings
flexotron800 Settings Settings Control temp Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_HS1PID_PGain 100°C P-band supply HS1 control HeatingSettings.Cor_HS1PID_ITime 100 s I-time supply HS1 control HeatingSettings.Cor_HS2PID_PGain 100°C P-band supply HS2 control HeatingSettings.Cor_HS2PID_ITime 100 s I-time supply HS2 control HeatingSettings.Cor_HS3PID_PGain 100°C P-band supply HS3 control HeatingSettings.Cor_HS3PID_ITime 100 s... -
Seite 70: Control Pressure (Dp)
flexotron800 Settings Control pressure (DP) Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_DPPID_PGain R,3 453 25 kPa P-band pressure control DP HeatingSettings.Cor_DPPID_ITime R,3 454 100 s I-time pressure control DP HeatingSettings.Cor_DPPID_MinOutput R,3 455 0 kPa Min. output pressure control DP Alarm limits Modbus- Default-... -
Seite 71: Alarm Delays
flexotron800 Settings Alarm delays Modbus- Default- Signalbezeichnung Adresse BACnet Beschreibung Wert AlaData.AlaPt13_DelayValue 60 min Alarm delay control deviation supply temp HS1 AlaData.AlaPt14_DelayValue 60 min Alarm delay control deviation supply temp HS2 AlaData.AlaPt15_DelayValue 60 min Alarm delay control deviation supply temp HS3 AlaData.AlaPt16_DelayValue 60 min Alarm delay control deviation supply... - Seite 72 flexotron800 72/92 P100013568...
-
Seite 73: Manual/Auto
flexotron800 Manual/Auto Manual/Auto 10.1 Manual/Auto Modbus- Default- Signalbezeichnung Adresse BACnet Beschreibung Wert HeatingSettings.Cor_HS1PID_Select X,3 484 Manual/Auto HS1: 0 = Manual-Off 1 = Manual-On 2 = Auto HeatingSettings.Cor_HS1PID_ManSet R,3 485 HS1 Supply temp controller output if Manual-On mode HeatingSettings.Cor_HS2PID_Select X,3 486 Manual/Auto HS2: 0 = Manual-Off 1 = Manual-On... - Seite 74 flexotron800 Manual/Auto Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingSettings.Cor_HS2PumpBAutoMode X,3 500 Manual/Auto HS2 P1B: 0 = Manual-Off 1 = Manual-On 2 = Auto HeatingSettings.Cor_HS3PumpAAutoMode X,3 501 Manual/Auto HS3 P1A: 0 = Manual-Off 1 = Manual-On 2 = Auto HeatingSettings.Cor_HS3PumpBAutoMode X,3 502 Manual/Auto HS3 P1B:...
- Seite 75 flexotron800 Manual/Auto Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert TimePro.TimeGroupStatusHW1 X,3 511 Manual/Auto Comfort time 0 = Manual-Off 1 = Manual-On 2 = Forced Off 3 = Forced On 4 = Auto TimePro.TimeGroupStatusHW2 X,3 512 Manual/Auto Comfort time 0 = Manual-Off 1 = Manual-On 2 = Forced Off 3 = Forced On...
- Seite 76 flexotron800 Manual/Auto Modbus- Default- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingSettings.Cor_HS2RetPID_ManSet R,3 592 HS2 Return temp. controller output if Manual-On mode HeatingSettings.Cor_CS1PID_Select X,3 593 Manual/Auto CS1: 0 = Manual-Off 1 = Manual-On 2 = Auto HeatingSettings.Cor_CS1PID_ManSet R,3 594 CS1 Supply temp controller output if Manual-On mode HeatingSettings.Cor_CS1PumpAAutoMode X,3 601...
- Seite 77 flexotron800 Manual/Auto Typ Modbus- BACnet Default- Signalbezeichnung Beschreibung Adresse Wert HeatingSettings.Cor_HB3ReturnTemp_Man- R,3 669 HB3 return valve output if Manual-On mode HeatingSettings.Cor_HB4ReturnTemp_Select X,3 670 Return temperature valve HB4: (See list for HB1) HeatingSettings.Cor_HB4ReturnTemp_Man- R,3 671 HB4 return valve output if Manual-On mode HeatingSettings.Cor_HB1AutoMode(0) X,3 718 Auto/Manual Boiler 1...
- Seite 78 flexotron800 78/92 P100013568...
-
Seite 79: Alarm Status
flexotron800 Alarm status Alarm status 11.1 Alarm status Default- Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert AlaData.AlaPt1_Status Malfunction P1A-HS1: 0 = Not used 1 = Normal 2 = Blocked 3 = Acknowledge 4 = Not used 5 = Cancelled 6 = Not used 7 = Alarm AlaData.AlaPt2_Status Malfunction P1B-HS1... - Seite 80 flexotron800 Alarm status Default- Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert AlaData.AlaPt28_Status High leakage AlaData.AlaPt29_Status Malfunction P1A&B-HS1 AlaData.AlaPt30_Status Malfunction P1A&B-HS2 AlaData.AlaPt31_Status Malfunction P1A&B-HS3 AlaData.AlaPt32_Status Pulse error CW1 AlaData.AlaPt33_Status Pulse error CW2 AlaData.AlaPt34_Status HS1 manual AlaData.AlaPt35_Status HS2 manual AlaData.AlaPt36_Status HS3 manual AlaData.AlaPt37_Status HWC1 manual AlaData.AlaPt38_Status HWC2 manual...
- Seite 81 flexotron800 Alarm status Default- Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert AlaData.AlaPt62_Status HS1 Frost AlaData.AlaPt63_Status HS2 Frost AlaData.AlaPt64_Status HS3 Frost AlaData.AlaPt65_Status Internal battery error AlaData.AlaPt66_Status Low Boiler return temp AlaData.AlaPt67_Status Sensor error HS1 Supply AlaData.AlaPt68_Status Sensor error HS2 Supply AlaData.AlaPt69_Status Sensor error HS3 Supply AlaData.AlaPt70_Status Sensor error HW1 Supply AlaData.AlaPt71_Status...
- Seite 82 flexotron800 Alarm status Default- Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert AlaData.AlaPt96_Status Sensor error Boiler1 Return AlaData.AlaPt97_Status Sensor error Boiler2 Return AlaData.AlaPt98_Status Sensor error Boiler3 Return AlaData.AlaPt99_Status Sensor error Boiler4 Return AlaData.AlaPt100_Status Sensor error 1 Extra Circuit AlaData.AlaPt101_Status Sensor error 2 Extra Circuit AlaData.AlaPt102_Status Sensor error CS1 Room PT1000 AlaData.AlaPt103_Status...
-
Seite 83: 11.2 Alarm Points
flexotron800 Alarm status Default- Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert AlaData.AlaPt132_Status Malf. transportpump AlaData.AlaPt133_Status Boiler 1 manual AlaData.AlaPt134_Status Boiler 2 manual AlaData.AlaPt135_Status Boiler 3 manual AlaData.AlaPt136_Status Boiler 4 manual AlaData.AlaPt137_Status Boilerpump 1 Manual AlaData.AlaPt138_Status Boilerpump 2 Manual AlaData.AlaPt139_Status Boilerpump 3 Manual AlaData.AlaPt140_Status Boilerpump 4 Manual AlaData.AlaPt141_Status... - Seite 84 flexotron800 Alarm status Default- Typ Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_AlaPt(7) Malfunction P1-HWC1 20044 HeatingActual.Cor_AlaPt(8) Malfunction P1-HP1 20045 HeatingActual.Cor_AlaPt(9) Malfunction frequency converter 20046 HeatingActual.Cor_AlaPt(10) Expansion vessel 20047 HeatingActual.Cor_AlaPt(11) External alarm 20048 HeatingActual.Cor_AlaPt(12) Boiler alarm 20049 HeatingActual.Cor_AlaPt(13) Deviation HS1 20050 HeatingActual.Cor_AlaPt(14) Deviation HS2 20051...
- Seite 85 flexotron800 Alarm status Default- Typ Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_AlaPt(32) Pulse error CW1 20069 HeatingActual.Cor_AlaPt(33) Pulse error CW2 20070 HeatingActual.Cor_AlaPt(34) HS1 manual HeatingActual.Cor_AlaPt(35) HS2 manual HeatingActual.Cor_AlaPt(36) HS3 manual HeatingActual.Cor_AlaPt(37) HWC1 manual HeatingActual.Cor_AlaPt(38) HWC2 manual HeatingActual.Cor_AlaPt(39) Pressure manual HeatingActual.Cor_AlaPt(40) Boiler manual HeatingActual.Cor_AlaPt(41) P1A-HS1 manual...
- Seite 86 flexotron800 Alarm status Default- Typ Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_AlaPt(61) HS3 Return Min 20098 HeatingActual.Cor_AlaPt(62) HS1 Frost 20099 HeatingActual.Cor_AlaPt(63) HS2 Frost 20100 HeatingActual.Cor_AlaPt(64) HS3 Frost 20101 HeatingActual.Cor_AlaPt(65) Internal battery error HeatingActual.Cor_AlaPt(66) Low Boiler return temp 20114 HeatingActual.Cor_AlaPt(67) Sensor error HS1 Supply 20115 HeatingActual.Cor_AlaPt(68) Sensor error HS2 Supply...
- Seite 87 flexotron800 Alarm status Default- Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_AlaPt(86) Sensor error HP Supply 20134 HeatingActual.Cor_AlaPt(87) Sensor error HP Return 20135 HeatingActual.Cor_AlaPt(88) Sensor error CP Supply 20136 HeatingActual.Cor_AlaPt(89) Sensor error CP Return 20137 HeatingActual.Cor_AlaPt(90) Sensor error Extra sensor 1 20138 HeatingActual.Cor_AlaPt(91) Sensor error Extra sensor 2...
- Seite 88 flexotron800 Alarm status Default- Typ Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_AlaPt(113) Malfunction P1B-CS1 20161 HeatingActual.Cor_AlaPt(114) Malfunction P1A&B-CS1 20162 HeatingActual.Cor_AlaPt(115) P1A-CS1 manual HeatingActual.Cor_AlaPt(116) P1B-CS1 manual HeatingActual.Cor_AlaPt(117) Communication error Expansion unit 1 20165 HeatingActual.Cor_AlaPt(118) Communication error Expansion unit 2 20166 HeatingActual.Cor_AlaPt(119) Communication error M-bus DHM 1 20167 HeatingActual.Cor_AlaPt(120)
-
Seite 89: 11.3 Alarm Acknowledging, Blocking And Unblocking
flexotron800 Alarm status Default- Typ Modbus- Signalbezeichnung BACnet Beschreibung Adresse Wert HeatingActual.Cor_AlaPt(140) Boilerpump 1 Manual HeatingActual.Cor_AlaPt(141) Transportpump Manual HeatingActual.Cor_AlaPt(142) Malfunction P1-Ext.Circ. 20190 HeatingActual.Cor_AlaPt(143) P1-Ext.Circ. manual HeatingActual.Cor_AlaPt(144) HW1 blocked for HS Priority 20192 HeatingActual.Cor_AlaPt(145) HW2 blocked for HS Priority 20193 HeatingActual.Cor_AlaPt(146) HP1 blocked for HS Priority 20194 HeatingActual.Cor_AlaPt(147) - Seite 90 flexotron800 90/92 P100013568...
-
Seite 91: Änderungsverzeichnis
flexotron800 Änderungsverzeichnis Änderungsverzeichnis Datum Ausgabe Rev./Ver. Änderung Kapitel Seite 16.08.2014 P100013568 Neues Dokument Alle Alle P100013568 91/92... - Seite 92 © Fr. Sauter AG Im Surinam 55 CH-4016 Basel Tel. +41 61 - 695 55 55 Fax +41 61 - 695 55 10 www.sauter-controls.com info@sauter-controls.com...
