flexotron800 mit Modbus- und BACnet-Kommunikation
12/92
Bitrate, Stoppbit, Parität
Die nächste Schicht besteht aus Bitrate, einem Stoppbit, Parität.
Diese Einstellungen müssen den Einstellungen im Master-Gerät entsprechen.
Bringen Sie in Erfahrung, wie das Master-Gerät eingestellt ist, und richten Sie
flexotron800 auf der Grundlage dieser Einstellungen ein.
Die Parität kann auf ungerade, gerade bzw. keine Parität gesetzt werden. Sie
können nur ein Stoppbit wählen. 1 Startbit, 8 Datenbits, 1 Paritätsbit und
1 Stoppbit ergeben 11 Bits (Maximum).

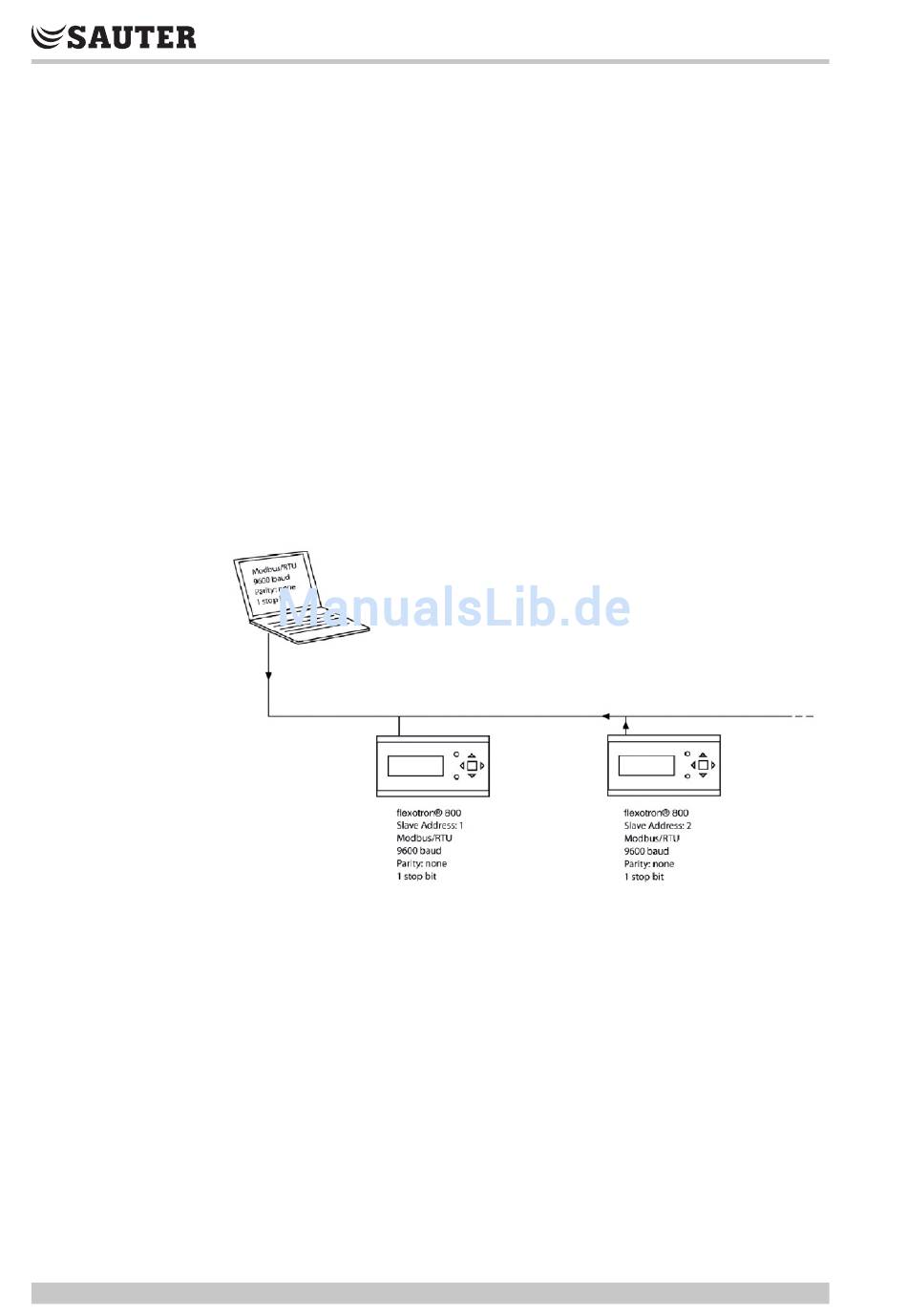

Beispiel zur Veranschaulichung
Anhand des vereinfachten Beispiels unten soll die Master/Slave-Beziehung
verdeutlicht werden. Zusätzlich zu dem Wert werden die Prüfsummen für die
Meldungsvalidierung sowohl in der Anfrage als auch in der Antwort übertragen.
flexotron800
P100013568
