5 Heizkessel aufstellen
5.3

Heizkessel auf Fundament stellen

Im Bedarfsfall können Sie bauseits ein Fundament mit
den entsprechenden Abmessungen der Abb. 4 und
Tab. 7 anlegen.
ANWENDERHINWEIS
Beachten Sie, dass der Winkel- bzw.
Flachstahl nicht komplett zubetoniert wird,
damit Sie bei der Kesselmontage die Kes-
selglieder auf dem Fundament verschie-
ben können. Die Abmessungen des
Fundamentes richten sich nach der jewei-
ligen Kesselgröße (siehe Abb. 4 und
Tab. 7).
Es ist vorteilhaft den Heizkessel auf ein Fundament mit
einer Höhe von 50 - 80 mm zu stellen, um den Körper-
schall entsprechend aufnehmen zu können. Die Auf-
stellfläche muss eben und waagerecht sein. Die
Kesselvorderkante sollte mit der Fundamentkante ab-
schließen.
Kesselglieder
Kesselgröße pro
Kesselblock
141 6
169 7
197 8
224 9
252 10
278 11
310 12
337 13
364 14
391 15
418 16
Tab. 7 Maße für die Erstellung eines Fundaments
* Flachstahl 100 x 5 mm oder Winkelstahl 100 x 50 x 8 mm
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
Fundament-
Länge (L1)*
länge (L )
K
955 645
1060 750
1165 855
1270 960
1375 1065
1480 1170
1585 1275
1690 1380
1795 1485
1900 1590
2005 1695
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
100
100

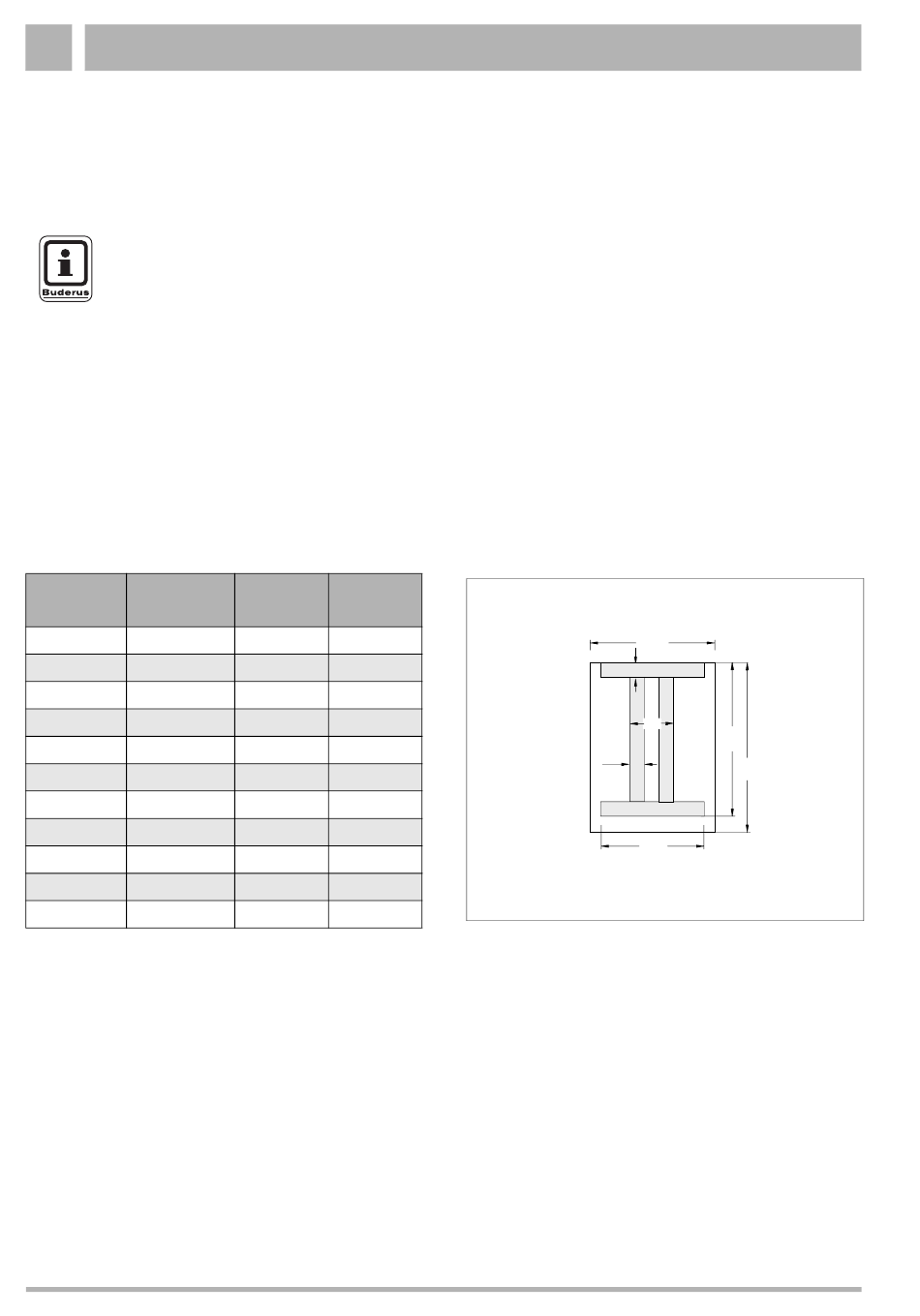

Abb. 4 Fundamentabmessungen (Maße in mm)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
1460
260
L
1
L
K
1150
