Kesselblock montieren

6 Kesselblock montieren
Je nach Lieferform wird zwischen einer losen Lieferung
und einer geblockten Lieferung unterschieden. Bei ge-
blockter Lieferung ist der Kesselblock bereits werkseitig
zusammengebaut und auf Dichtheit überprüft. Kann der
Kesselblock auf Grund der örtlichen Gegebenheiten
nicht als komplette Einheit aufgestellt werden, so er-
möglicht die lose Lieferung eine Montage vor Ort.
VERLETZUNGSGEFAHR
durch unsachgemäß gesicherte Kessel-
glieder.
VORSICHT!
! Verwenden Sie für den Transport der
Kesselglieder geeignete Transportmit-
tel, einen Sackkarren mit Spanngurt,
einen Treppen- oder Stufenkarren.
! Sichern Sie die Kesselglieder beim
Transport auf dem Transportmittel ge-
gen Herunterrutschen.
ANWENDERHINWEIS
Die Abb. 5 zeigt den montierten linken und
rechten Kesselblock. Der Pfeil in Abb. 5
zeigt auf die Vorderseite der beiden Kes-
selblöcke. Um die Übersichtlichkeit der
Grafik zu wahren, wurden nur die Kessel-
glieder des linken Kesselblockes mit Posi-
tionslinien versehen.
Jeder Kesselblock hat ein linkes und ein
rechtes Endglied. Im Text werden, an den
Stellen an denen es ersichtlich und not-
wendig ist, diese Endglieder, als Endglied
vorne bzw. Endglied hinten bezeichnet.
Diese Benennung dient dazu, Verwechse-
lungen mit links und rechts zu vermeiden.
Ist keine genaue Benennung notwendig,
wird im Text nur Endglied geschrieben.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
5
5
4
1
3
2

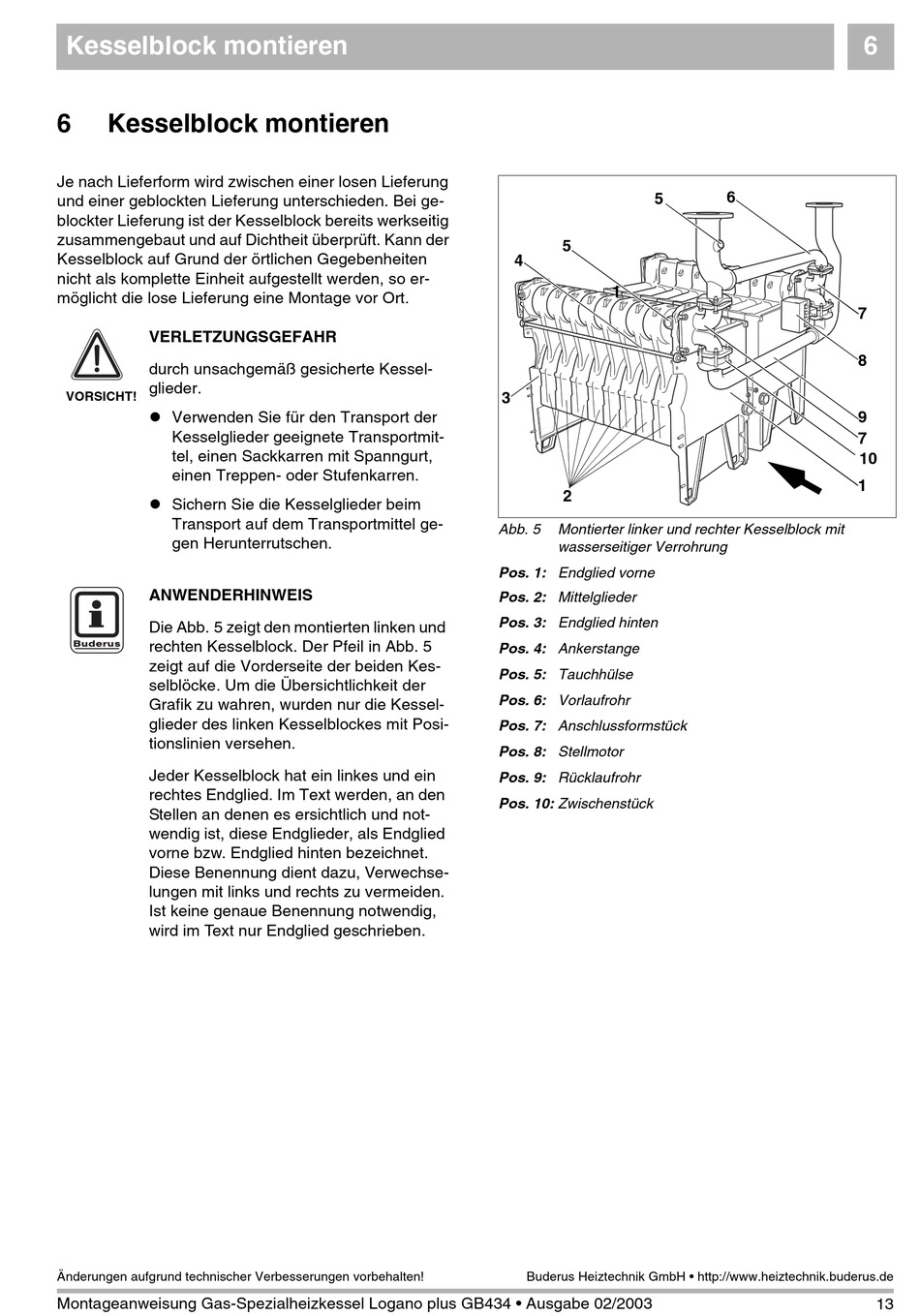

Abb. 5 Montierter linker und rechter Kesselblock mit
wasserseitiger Verrohrung
Pos. 1: Endglied vorne
Pos. 2: Mittelglieder
Pos. 3: Endglied hinten
Pos. 4: Ankerstange
Pos. 5: Tauchhülse
Pos. 6: Vorlaufrohr
Pos. 7: Anschlussformstück
Pos. 8: Stellmotor
Pos. 9: Rücklaufrohr
Pos. 10: Zwischenstück
