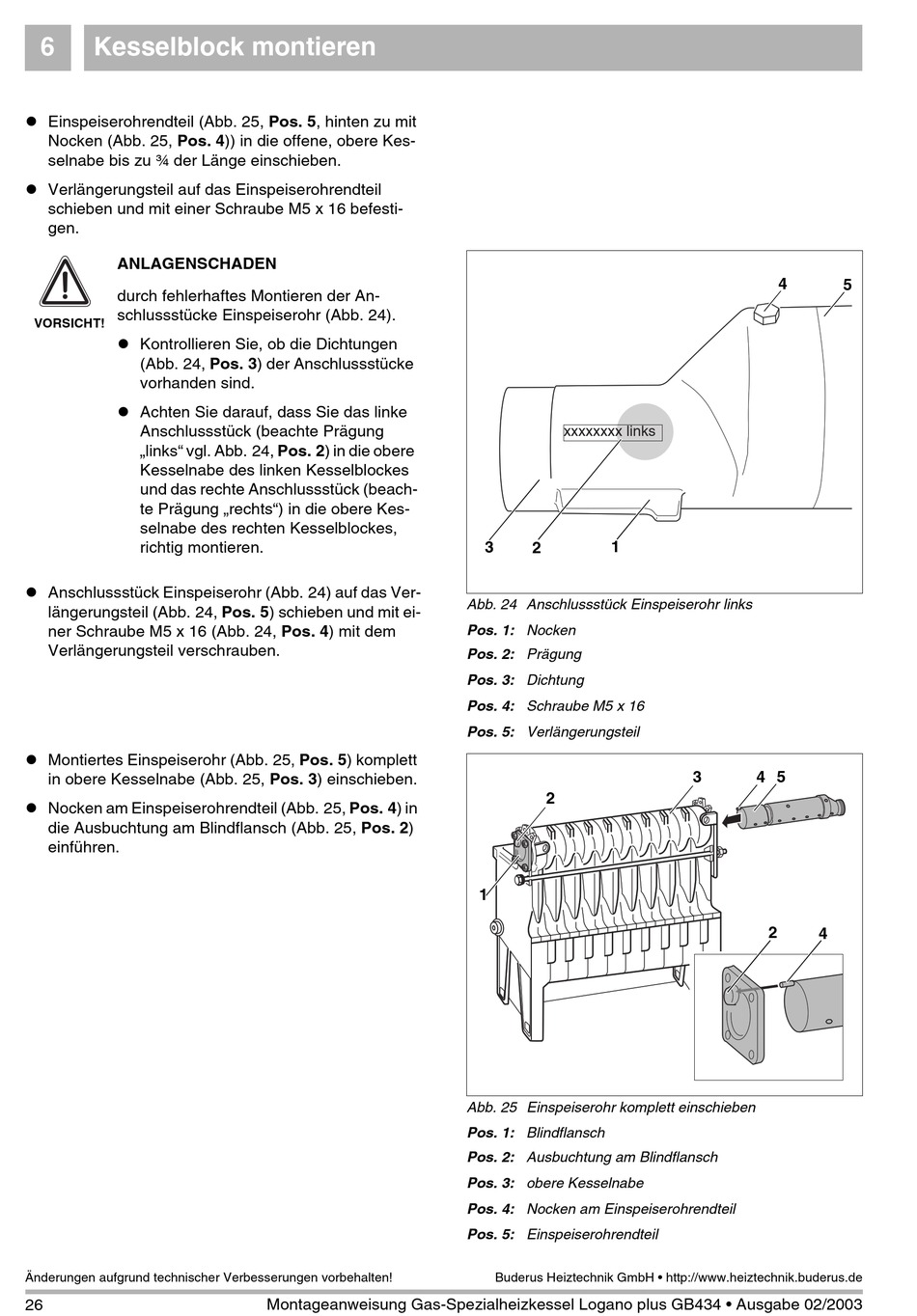

Buderus Logano plus GB434 Montageanweisung Seite 26

6 Kesselblock montieren
! Einspeiserohrendteil (Abb. 25, Pos. 5, hinten zu mit
Nocken (Abb. 25, Pos. 4)) in die offene, obere Kes-
selnabe bis zu ¾ der Länge einschieben.
! Verlängerungsteil auf das Einspeiserohrendteil
schieben und mit einer Schraube M5 x 16 befesti-
gen.
ANLAGENSCHADEN
durch fehlerhaftes Montieren der An-
schlussstücke Einspeiserohr (Abb. 24).
VORSICHT!
! Kontrollieren Sie, ob die Dichtungen
(Abb. 24, Pos. 3) der Anschlussstücke
vorhanden sind.
! Achten Sie darauf, dass Sie das linke
Anschlussstück (beachte Prägung
„links" vgl. Abb. 24, Pos. 2) in die obere
Kesselnabe des linken Kesselblockes
und das rechte Anschlussstück (beach-
te Prägung „rechts") in die obere Kes-
selnabe des rechten Kesselblockes,
richtig montieren.
! Anschlussstück Einspeiserohr (Abb. 24) auf das Ver-
längerungsteil (Abb. 24, Pos. 5) schieben und mit ei-
ner Schraube M5 x 16 (Abb. 24, Pos. 4) mit dem
Verlängerungsteil verschrauben.
! Montiertes Einspeiserohr (Abb. 25, Pos. 5) komplett
in obere Kesselnabe (Abb. 25, Pos. 3) einschieben.
! Nocken am Einspeiserohrendteil (Abb. 25, Pos. 4) in
die Ausbuchtung am Blindflansch (Abb. 25, Pos. 2)
einführen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
26 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
xxxxxxxx links
1
3 2
Abb. 24 Anschlussstück Einspeiserohr links
Pos. 1: Nocken
Pos. 2: Prägung
Pos. 3: Dichtung
Pos. 4: Schraube M5 x 16
Pos. 5: Verlängerungsteil
2
1
Abb. 25 Einspeiserohr komplett einschieben
Pos. 1: Blindflansch
Pos. 2: Ausbuchtung am Blindflansch
Pos. 3: obere Kesselnabe
Pos. 4: Nocken am Einspeiserohrendteil
Pos. 5: Einspeiserohrendteil
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4
5
3 4 5
2
4
