6 Kesselblock montieren
6.13 Siphon montieren und
Kondensatablauf herstellen
! Jeweils einen Siphon links und rechts an die Kon-
densatausläufe anschrauben (Abb. 62).
! Kondensatablaufschlauch am linkem und rechtem
Siphon anschließen (Abb. 62).
ANWENDERHINWEIS
Wenn viel Kondensat in der Abgasleitung
anfällt, z. B. bei Außenkamin und niedrigen
Systemtemperaturen, muss von der Abgas-
leitung eine separate Zuleitung zur Neutra-
lisationseinrichtung hergestellt werden.
Der Anschluss zur Neutralisationseinrich-
tung (Zubehör auf besondere Bestellung)
ist mit Gefälle auszuführen. Der Schlauch
(Abb. 62, Pos. 1) ist im Lieferumfang der
Neutralisationseinrichtung enthalten.
Bitte nehmen Sie für die Montage und War-
tung der Neutralisationseinrichtung (Zube-
hör auf besondere Bestellung) die
gesonderte Montageanweisung zu Hand.
6.14 Reinigungsdeckel des
Abgassammlers montieren
ANLAGENSCHADEN
durch fehlendes Verschlussblech.
! Montieren Sie vor der Montage des
VORSICHT!
Reinigungsdeckels das Verschluss-
blech (Abb. 53, Seite 47).
! Reinigungsdeckel (Abb. 63, Pos. 1) auflegen und mit
den Messingschrauben M6 x 16 und Unterlegschei-
ben an der Trennwand und den Seitenwänden locker
verschrauben.
! Alle losen Schraubverbindungen an der Strömungs-
sicherung und am Wärmetauscher festziehen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
52 Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003

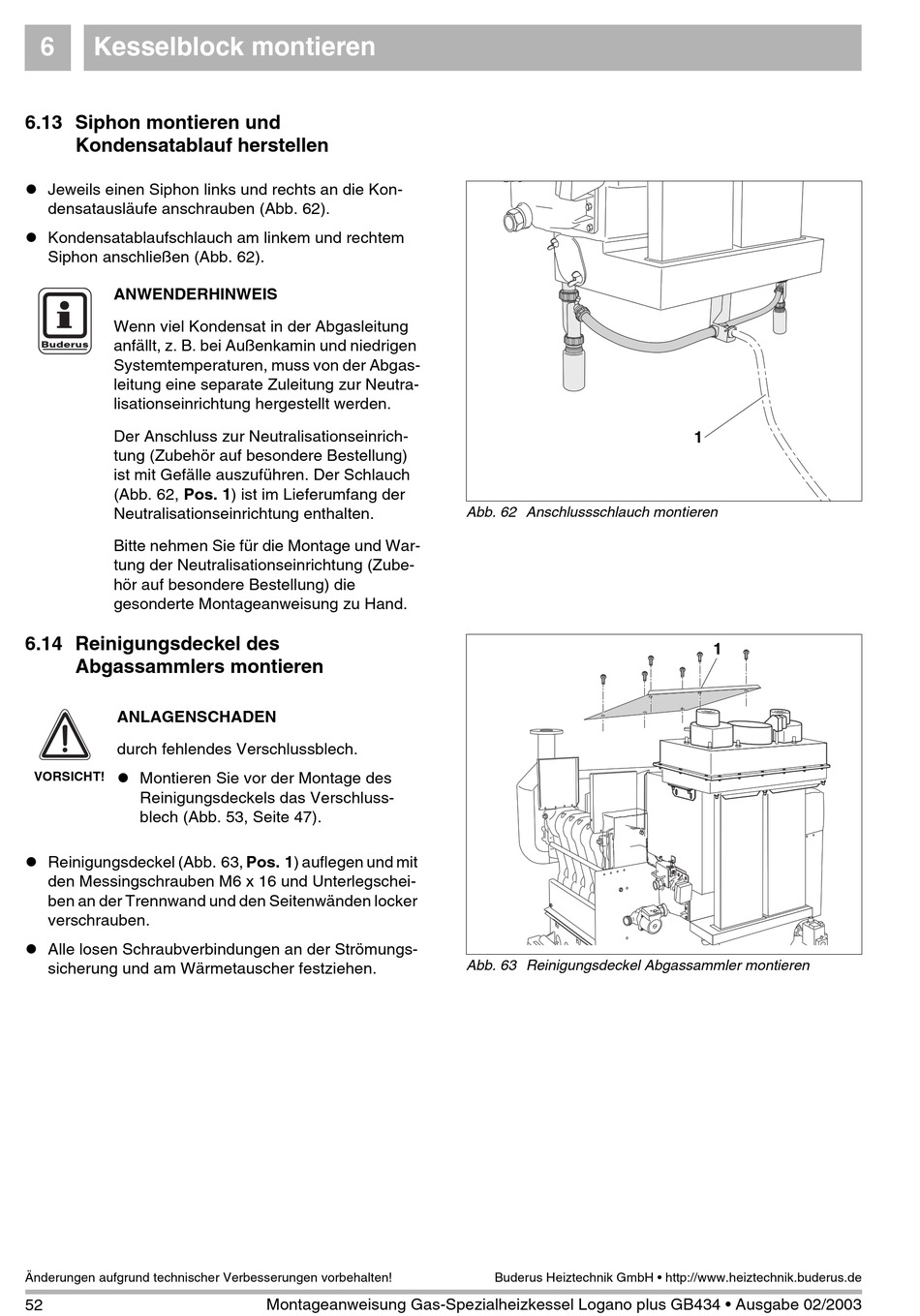

Abb. 62 Anschlussschlauch montieren
Abb. 63 Reinigungsdeckel Abgassammler montieren
