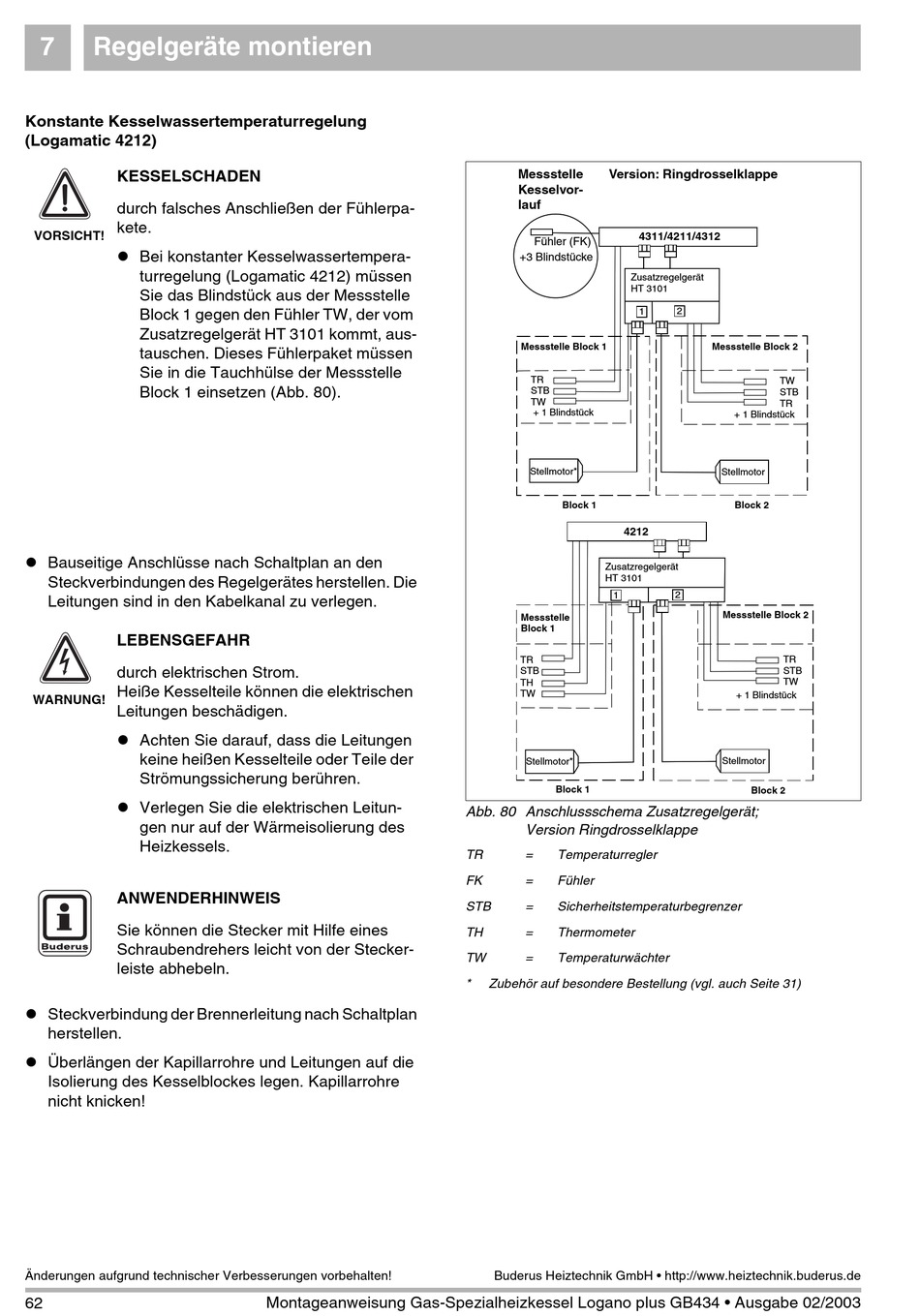

7
Regelgeräte montieren
Konstante Kesselwassertemperaturregelung
(Logamatic 4212)
KESSELSCHADEN
durch falsches Anschließen der Fühlerpa-
kete.
VORSICHT!
! Bei konstanter Kesselwassertempera-
turregelung (Logamatic 4212) müssen
Sie das Blindstück aus der Messstelle
Block 1 gegen den Fühler TW, der vom
Zusatzregelgerät HT 3101 kommt, aus-
tauschen. Dieses Fühlerpaket müssen
Sie in die Tauchhülse der Messstelle
Block 1 einsetzen (Abb. 80).
! Bauseitige Anschlüsse nach Schaltplan an den
Steckverbindungen des Regelgerätes herstellen. Die
Leitungen sind in den Kabelkanal zu verlegen.
LEBENSGEFAHR
durch elektrischen Strom.
Heiße Kesselteile können die elektrischen
WARNUNG!
Leitungen beschädigen.
! Achten Sie darauf, dass die Leitungen
keine heißen Kesselteile oder Teile der
Strömungssicherung berühren.
! Verlegen Sie die elektrischen Leitun-
gen nur auf der Wärmeisolierung des
Heizkessels.
ANWENDERHINWEIS
Sie können die Stecker mit Hilfe eines
Schraubendrehers leicht von der Stecker-
leiste abhebeln.
! Steckverbindung der Brennerleitung nach Schaltplan
herstellen.
! Überlängen der Kapillarrohre und Leitungen auf die
Isolierung des Kesselblockes legen. Kapillarrohre
nicht knicken!
Änderungen aufgrund technischer Verbesserungen vorbehalten!
62
Montageanweisung Gas-Spezialheizkessel Logano plus GB434 • Ausgabe 02/2003
Version: Ringdrosselklappe
Messstelle
Kesselvor-
lauf
4311/4211/4312
Fühler (FK)
+3 Blindstücke
Zusatzregelgerät
HT 3101
1
Messstelle Block 1
TR
STB
TW
+ 1 Blindstück
Stellmotor*
Block 1
4212
Zusatzregelgerät
HT 3101
1
Messstelle
Block 1
TR
STB
TH
TW
Stellmotor*
Block 1
Abb. 80 Anschlussschema Zusatzregelgerät;
Version Ringdrosselklappe
TR
=
Temperaturregler
FK
=
Fühler
STB
=
Sicherheitstemperaturbegrenzer
TH
=
Thermometer
TW
=
Temperaturwächter
*
Zubehör auf besondere Bestellung (vgl. auch Seite 31)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
2
Messstelle Block 2
TW
STB
TR
+ 1 Blindstück
Stellmotor
Block 2
2
Messstelle Block 2
TR
STB
TW
+ 1 Blindstück
Stellmotor
Block 2
