5 Heizkessel transportieren
Um den Heizkessel von der Palette heben zu kön-
nen, müssen die beiden Sicherungsschrauben unten
am Heizkessel herausgeschraubt werden.
VERLETZUNGSGEFAHR
durch Tragen von schweren Lasten.
Heben und tragen Sie das Transport-
VORSICHT!
gut stets mit mehreren Personen an
den gezeigten Griffpositionen.
Sichern Sie den Heizkessel gegen Rut-
schen.
Rohre durch die Löcher an den Stirnseiten des Heiz-
kessels durchschieben (
Rohre gegen Verrutschen an den in Abb. 6 gezeig-
ten Positionen sichern, z. B. mit Klebeband.
Heizkessel zum Aufstellort tragen.
5.2

Heizkessel auf Rollen transportieren

Wenn der Weg zum Aufstellort eben ist, kann der Heiz-
kessel auch gerollt werden. Dazu werden mindestens
5 Rohrstücke von ca. 70 cm Länge (Durchmesser
R 1¼) als Unterlage zum Rollen benötigt.
Rohrstücke in etwa 40 cm Abstand auf den Boden le-
gen.
Heizkessel auf die Rohrstücke heben und vorsichtig
zum Aufstellort transportieren.
ANWENDERHINWEIS
Sie können auch handelsübliche Trans-
portrollen verwenden. Achten Sie dabei
unbedingt auf eine gleichmäßige Lastver-
teilung an den tragenden Teilen, damit das
Bodenblech nicht eingedrückt wird.

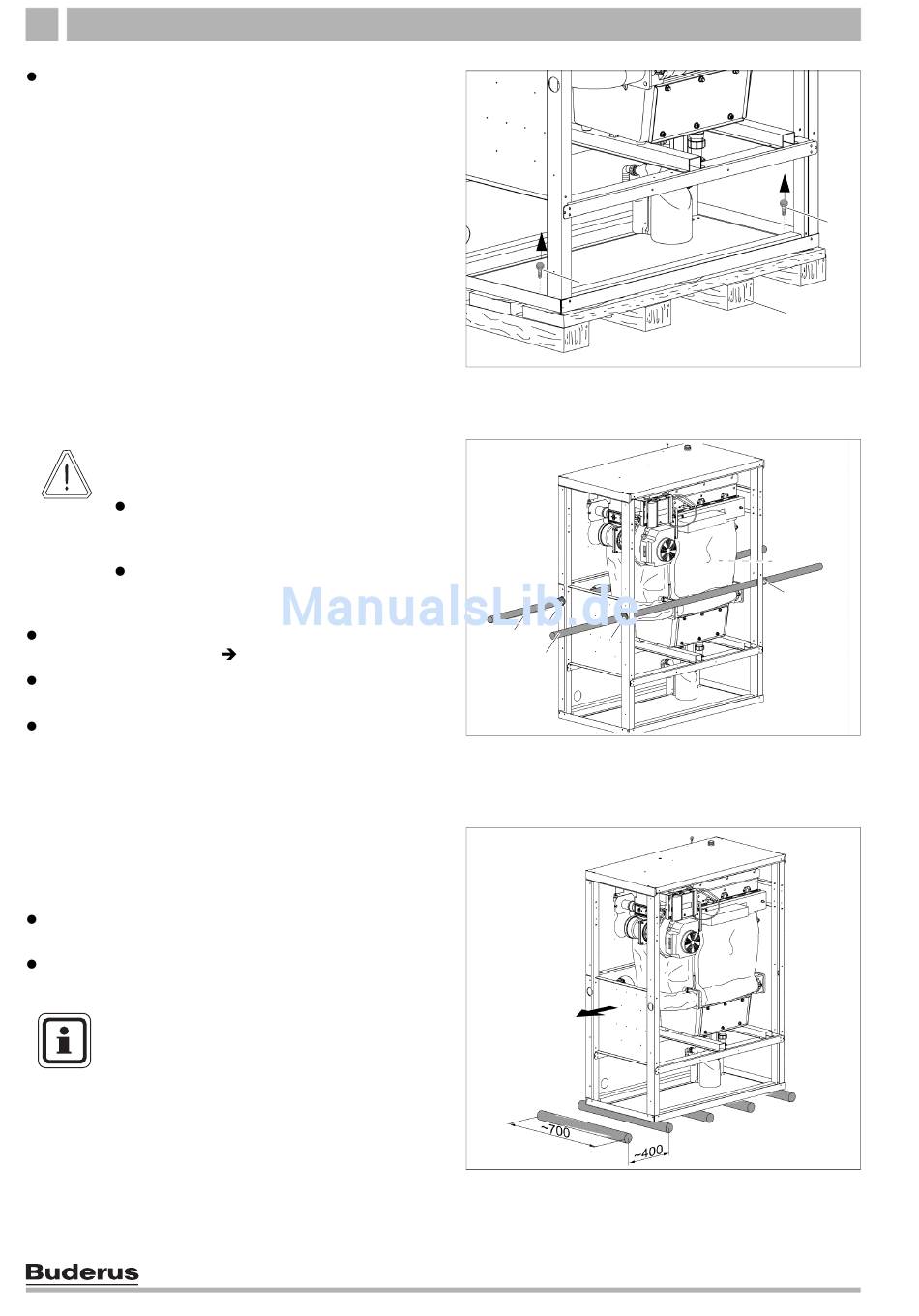

14 Montage- und Wartungsanleitung Gas-Brennwertkessel Logano plus GB312 • Ausgabe 12/2006
Abb. 6).
1
Abb. 5 Heizkessel von Palette abschrauben
1 Sicherungsschraube
2 Palette
1
2
1
2
Abb. 6 Heizkessel mit Hilfe von Rohren transportieren
1 Positionen zum Sichern des Heizkessels gegen
Verrutschen
2 Rohr
Abb. 7 Heizkessel auf Rollen transportieren (Maße in mm)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
