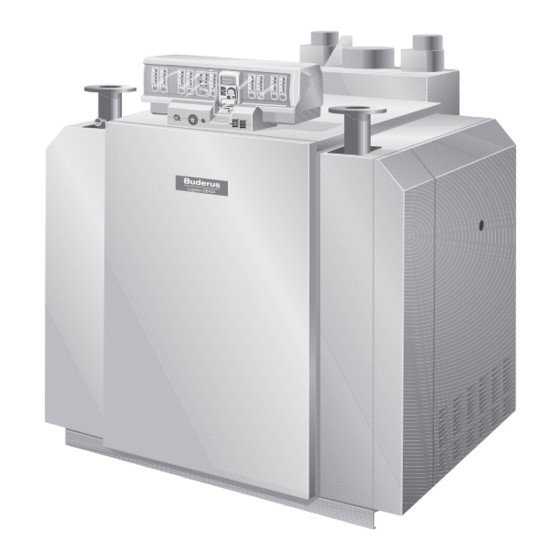

Buderus Logano plus GB434 Inbetriebnahme- Und Wartungsanweisung
Gas-spezialheizkessel
Vorschau ausblenden
Andere Handbücher für Logano plus GB434:
- Montageanweisung (76 Seiten) ,
- Inbetriebnahme und wartungsanleitung (72 Seiten) ,
- Inbetriebnahme- und wartungsanweisung (40 Seiten)
Verwandte Anleitungen für Buderus Logano plus GB434
Inhaltszusammenfassung für Buderus Logano plus GB434
- Seite 1 67 801 000 – 5/99 Hei ztech n i k Inbetriebnahme- und Wartungsanweisung Gas-Spezialheizkessel Logano plus GB434 Für die Fachfirma Bitte aufbewahren...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite 1. Vorschriften und Richtlinien ....2. Inbetriebnahme ......4–11 2.1 Betriebsbereitstellung . -
Seite 3: Vorschriften Und Richtlinien
Bauart B (mit Abgasüberwachung) 14BS Entsprechend regionaler oder nationaler Verordnun- Der Buderus Gas–Spezialheizkessel Logano plus gen oder Gesetze kann eine Abgasüberwachung vor- GB434 mit atmosphärischer Gasfeuerung entspricht geschrieben sein, z.B. beim Betreiben des Kessels in in seiner Konstruktion und in seinem Betriebsverhalten Wohnräumen oder vergleichbaren Nutzungseinrichtun-... -
Seite 4: Inbetriebnahme
2. Inbetriebnahme Kesselgröße [kW] 169–252 278–418 Gasanschluß 2.1 Betriebsbereitstellung Tabelle 1 Bei starkem Staubfall, z.B. durch Baumaßnahmen im Aufstellungsraum, darf der Kessel nicht betrie- ben werden. Ein durch Baumaßnahmen verschmutzter Brenner muß vor der Inbetriebnahme gereinigt werden (siehe Kapitel ”Wartung”). D Um an alle für die Inbetriebnahme wichtigen Ele- mente zu kommen sind die mittleren und hinteren Prüfnippel... -
Seite 5: Inbetriebnahmeprotokoll
2.2 Inbetriebnahmeprotokoll Bitte haken Sie die durchgeführten Inbetriebnahmearbeiten ab und tragen Sie die Meßwerte ein. Beachten Sie da- bei bitte unbedingt die Hinweise auf den folgenden Seiten. Inbetriebnahmearbeiten Bemerkungen oder Meßwerte 1. Gaskennwerte notieren: Wobbeindex in kWh/m Betriebsheizwert in kWh/m 2. -
Seite 6: Inbetriebnahmearbeiten
Flüssiggas P nach Umstellung (siehe ”Umstellung auf zum Schornstein verlegt werden. Flüssiggas”) geeignet für Propan**. Der Gasbrennwertkessel Logano plus GB434 darf nur an feuchtigkeitsunempfindliche Abgasanlagen oder an Flüssiggas B/P nach Umstellung (siehe ”Umstellung auf Flüssiggas”) geeignet für Butan, Propan und druckdichte und feuchtigkeitsunempfindliche Abgaslei- deren Gemische**. - Seite 7 Zu 5.: Brenner in Betrieb nehmen D Anlage elektrisch in Betrieb nehmen, z.B. Heizungs- notschalter vor dem Heizraum einschalten. D Gasabsperrhahn öffnen. D Klarsichtabdeckung (Abb.3) nach oben klappen. D Schalter Betrieb (Abb.3) in Stellung I (EIN) stellen. D Gasabsperrhahn langsam öffnen. D Kesselwassertemperaturregler (Abb.3) auf ”AUT”...
- Seite 8 Bei allen folgenden Messungen müssen sich beide Brenner in Betrieb befinden. Zu 6.: Gasfließdruck überprüfen D Lösen Sie die Verschlußschraube des Prüfnippels Prüfnippel für Gasfließdruck (Abb.4). Gasfließ- D Stecken Sie den Meßschlauch des U–Rohr–Mano– druck meters auf den Prüfnippel auf. D Messen Sie den Gasfließdruck bei laufendem Bren- ner und notieren Sie den Wert im Inbetriebnahme- protokoll (S.5).
- Seite 9 Zu 7.: Dichtheitskontrolle im Betriebszustand Meßstelle D Überprüfen Sie bei laufendem Brenner alle Dichtstel- len im gesamten Gasweg des Brenners, z.B. Prüfnippel, Düsen, Verschraubungen usw. mit einem schaumbildenden Mittel. Das Mittel muß die Zulas- sung als Gas–Dichtheitsprüfmittel besitzen. Mittel nicht auf elektrische Anschlußleitungen bringen. 2 AA Zu 8.: Meßwerte aufnehmen D Bringen Sie im Abgasrohr, ca.
- Seite 10 Zu 9.: Funktionsprüfungen Bei der Inbetriebnahme und bei der jährlichen Wartung sind nach DIN 4756 alle Regel– , Steuer– und Sicher- heitseinrichtungen auf ihre Funktion und, soweit Ver- Berührungsschutz stellung möglich, auf ihre Einstellung zu prüfen. Sicherheitstemperaturbegrenzer überprüfen Siehe Unterlagen Kessel– und Heizkreisregelung. Ionisationsüberwachung überprüfen D Anlage stromlos machen, z.B.
-
Seite 11: Außerbetriebnahme
Zu 10.: Seitenwände montieren. Zu 11.: Inbetriebnahme bestätigen D Unterschreiben Sie das Inbetriebnahmeprotokoll in dieser Unterlage (S.5). Zu 12.: Betreiber informieren, technische Unterlagen übergeben Machen Sie den Betreiber mit der Bedienung des Heizanlage vertraut. Übergeben Sie ihm dabei die technischen Unterlagen. 3. -
Seite 12: Umstellung Auf Eine Andere Gasart
4. Umstellung auf eine andere Gasart 4.1 Umstellung innerhalb der Erdgas– familie D Schalter Betrieb am Regelgerät in Stellung 0 (AUS) lange Ausführung kurze Ausführung stellen, Gasabsperrhahn schließen und Kesselsei- (Erdgas E, Flüssiggas P) (Erdgas LL) tenwände entfernen. D Hauptgasdüsen gegen die der neuen Gasart aus- Abb.9 tauschen. - Seite 13 Vorgang A Düsendruck messen bzw. korrigieren. Meßnippel Düsendruck D Verschlußschraube des Meßnippels am Gas– verteilerrohr zwei Umdrehungen lösen (Abb. 10). D Meßschlauch des U–Rohr–Manometers am Meßnip- pel aufstecken. D Lesen Sie den Düsendruck am U–Rohr–Manometer bei laufendem Brenner ab und vergleichen Sie ihn mit den Werten in Tabelle 5 bzw.
-
Seite 14: Wartung
5. Wartung 5.1 Wartungsprotokoll Bitte haken Sie die durchgeführten Wartungsarbeiten ab und tragen Sie die Meßwerte ein. Beachten Sie dabei bitte unbedingt die Hinweise auf den folgenden Seiten. Wartungsarbeiten Datum Datum Datum 1. Reinigung des Heizkessels und des Wärmetauschers 2. Reinigung des Gasbrenners 3. - Seite 15 Datum Datum Datum Datum Datum Datum Teillast Vollast Teillast Vollast Teillast Vollast Teillast Vollast Teillast Vollast Teillast Vollast...
-
Seite 16: Wartungsarbeiten
5.2 Wartungsarbeiten Digitale Regelgerät Bei Austausch von Teilen nur Original–Ersatzteile ver- Gebläsere gelung wenden. Die Reinigung des Heizkessels kann durch Bürsten– und/oder Sprühreinigung* erfolgen. Der Wärmetauscher wird naß gereinigt. Zu 1.: Reinigung des Heizkessels Brenner– a) Bürstenreinigung steuerung D Gasabsperrhahn in der Zuleitung schließen. Startgasleitung D Anlage stromlos machen (z. - Seite 17 b) Sprühreinigung bzw. kombinierte Reinigung D Reinigungsmittel entsprechend der Verschmut– zungsart wählen (Verrußung oder Verkrustung). D Benutzerhinweise für Reinigungsgerät und Reinigungsmittel beachten! Unter Umständen muß die Sprühreinigung abweichend vom hier beschrie- benen Vorgehen durchgeführt werden. D Den Kessel auf eine Kesselwassertemperatur von ca.
- Seite 18 Zu 2.: Reinigung des Gasbrenners D Steckverbindung des Zündkabels am Taktzünders lösen, Taktzünder abbauen (Abb. 13). D Die beiden Schrauben am Startbrenner lösen und Startbrenner vorsichtig herausziehen. D Brennerstäbe zunächst von oben mit einem Wasser- strahl abspülen, danach die Schlitze von vorne ab- spritzen.
-
Seite 19: Technische Daten
6. Technische Daten Kessel- Glieder- Nennwär- Feuerungs- Düsendurchmesser Düsendruck Freier größe zahl melei- leistung Förder- stung* druck EG E EG LL FG P FG B/P EG E/LL FG P FG B/P mbar mbar mbar 2,95 3,40 1,90 1,80 31,5 2,95 3,40 1,90 1,80... -
Seite 20: Kenndaten Und Anlagenübergabe
7. Kenndaten und Anlagenübergabe Betreiber Herstell–Nr. Standort Anlagenersteller (Fachfirma) Die oben genannte Anlage wurde nach den Regeln Dem Betreiber wurden die technischen Unterlagen der Technik sowie den bauaufsichtlichen und ge- übergeben. Er wurde mit den Sicherheitshinweisen, setzlichen Bestimmungen erstellt und in Betrieb der Bedienung und der Wartung der oben genann- genommen. - Seite 24 Buderus ist immer in Ihrer Nähe. Hochwertige Heiztechnologie verlangt professionelle Installation und Wartung. Buderus liefert deshalb das komplette Programm exklusiv über den Heizungsfachmann. Fragen Sie ihn nach Buderus Heiztechnik. Oder informieren Sie sich in einer unserer 45 Niederlassungen. Niederlassung Straße...
